R2 Vernetzter Rissmonitor mit großem Messbereich

Technische Daten

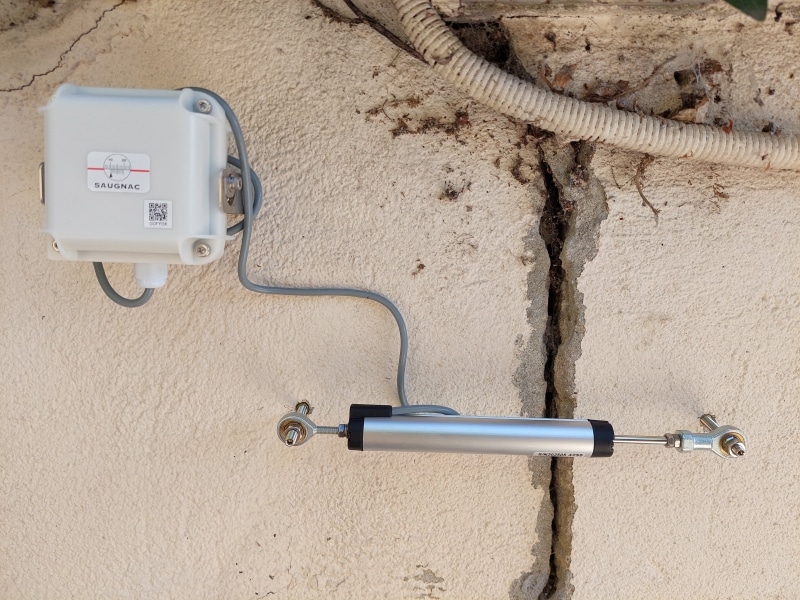

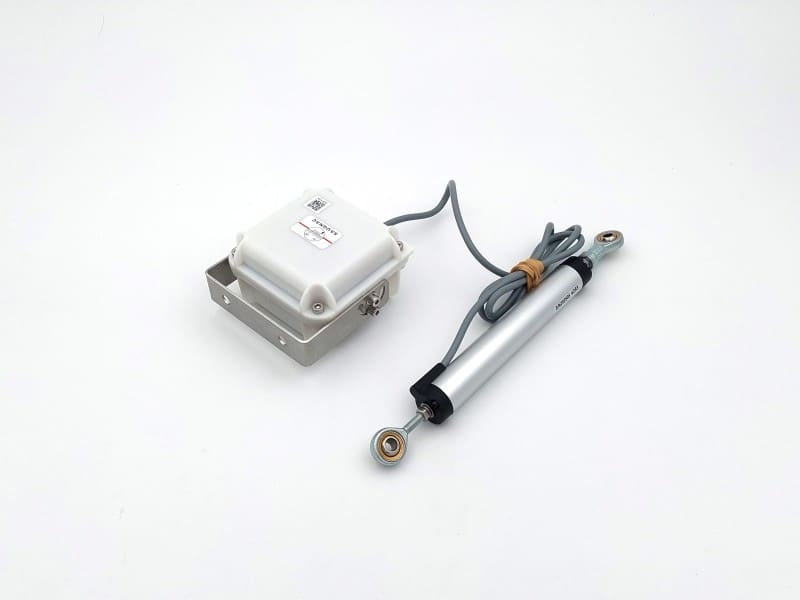

R2 – Vernetzter Rissmonitor mit großem Messbereich und externem Linearsensor

Der vernetzte Rissmonitor R2 wurde für die Messung von Rissbewegungen mit großem Messbereich von bis zu 100 mm entwickelt.

Dank seines ausgelagerten linearen Sensors ist er perfekt für Bauwerke geeignet, bei denen große Öffnungsänderungen auftreten können und der Messbereich des R1-Rissmonitors (23 mm) nicht ausreicht.

Das R2-Messgerät basiert auf den bewährten Prinzipien der vernetzten Sensoren von Saugnac auf und erweitert zugleich das Einsatzspektrum auf Bereiche mit ausgeprägteren strukturellen Verformungen.

✔️ Wesentliche Merkmale

• Externer Linear-Sensor – Messbereich 100 mm
  Ideal zur Überwachung breiter Risse oder starker Verformungen an Beton-, Mauerwerks- und ähnlichen Bauwerken
• Integrierte Feuchtigkeits- und Temperatursensoren zur Korrelation der Veränderungen mit den Umgebungsbedingungen
• Web- und Mobilanwendung ohne Zugangsbeschränkung zur Fern- und Echtzeitdatenanzeige
• Einjährige Lizenz im Lieferumfang enthalten (Aktivierung bei erster Inbetriebnahme)
  Daten bleiben auch nach Ablauf der Lizenz in der Anwendung verfügbar
• Im Lieferumfang enthalten: Befestigungsmaterial für massive und hohle Untergründe
• Wiederverwendbarer Rissmonitor nach Archivierung der erfassten Daten
• Multinetzbetreiber-Abdeckung für eine zuverlässige Kommunikation über das jeweils leistungsstärkste lokale Netz
• Batterielaufzeit bis zu 8 Jahren – abhängig von Mess- und Übertragungsintervall
• Fernkonfiguration über die Anwendung zur Anpassung der Parameter an die jeweiligen Überwachungs-Anforderungen

🌐Rissüberwachung aus der Ferne mit der App

Alle Daten der drei Sensoren – Abstand, Temperatur und Feuchtigkeit – können über die Anwendung https://saugnac.app sowohl auf dem Smartphone als auch am Computer eingesehen werden.
Der Zugriff auf diese Anwendung ist vollständig kostenlos, wie bei all unseren Messinstrumenten. Selbst nach Ablauf des Datenübertragungsabonnements bleiben Ihr Konto und der Verlauf Ihrer Messungen weiterhin verfügbar.

Über die Benutzeroberfläche können individuell anpassbare Diagramme angezeigt werden, die sich als Bilddateien herunterladen lassen. Auf diese Weise können sie leicht in Berichte integriert werden.

Darüber hinaus lassen sich Rohdaten im Excel- oder CSV-Format exportieren, um eine weiterführende Auswertung zu ermöglichen.

Ein Freigabelink kann generiert werden, um Zugriff auf einen dynamischen Bericht zu gewähren, der bei jedem Aufrufen automatisch aktualisiert wird.

Die Anwendung verfügt außerdem über ein konfigurierbares Alarmsystem: Sie können einen Schwellenwert – steigend oder fallend – im Vergleich zur ersten Messung festlegen. Wird dieser überschritten, erhalten Sie automatisch eine Benachrichtigung per E-Mail.

🚨Modus „Tracking+“: eine verstärkte, fernaktivierbare Überwachung

Bei außergewöhnlichen Ereignissen (Bauarbeiten, Erschütterungen, ungewöhnlichen Bewegungen, strukturellen Warnsignalen) kann der R2-Rissmonitor in den Modus „Tracking+“ versetzt werden. Die Aktivierung erfolgt aus der Ferne.

In diesem Modus werden Mess- und Übertragungshäufigkeit erhöht, um eine intensivere und dynamischere Überwachung zu ermöglichen.

Konfigurierbare Parameter:

• Messhäufigkeit: alle 2, 5, 10, 20 oder 30 Minuten
• Übertragungshäufigkeit: alle 1, 2, 3 oder 4 Stunden

Nach Ablauf der definierten Überwachungsdauer wechselt das Gerät automatisch in den Standardmodus zurück, um Batterie und Datenvolumen zu schonen.
Der „Tracking+“-Modus kann mehrfach aktiviert werden, um spezifische Messreihen durchzuführen – bis zu einem Gesamtumfang von 12.000 Messungen.

Schnelle Einrichtung und Inbetriebnahme des R2-Messgeräts

Der R2-Rissmonitor wurde für eine einfache und intuitive Einrichtung entwickelt, die keine besonderen technischen Kenntnisse erfordert.

Die Inbetriebnahme erfolgt in nur wenigen Minuten mit dem mitgelieferten Befestigungsmaterial und der Saugnac-App (zugänglich über Smartphone oder Computer). Jedes Gerät wird von einer bebilderten Anleitung begleitet, die den Benutzer Schritt für Schritt durch den Installationsprozess führt.

1. Registrierung des Messgeräts in der Anwendung

Öffnen Sie die Saugnac-App und fügen Sie Ihren R2-Rissmonitor hinzu, indem Sie den auf dem Gehäuse befindlichen QR-Code scannen oder die darunter angegebene Kennung manuell eingeben. Das Gerät wird anschließend in Ihrer Benutzeroberfläche angezeigt und ist bereit für die Konfiguration.

2. Einstellung der Messungen

Passen Sie in der App die Messparameter je nach Ihrem Überwachungs-Vorhaben an:

• Uhrzeit der ersten Messung
• Messhäufigkeit: alle 1h, 2 h, 4 h, 6 h, 8 h, 12 h oder 24 h
• Sendehäufigkeit der Daten: alle 12 h oder alle 1, 2, 3 oder 7 Tage

💡 Je weiter die Übertragungen auseinanderliegen, desto länger ist die Batterielaufzeit des Messgeräts.

3. Einschalten

Öffnen Sie vorsichtig das Gehäuse und aktivieren Sie den innenliegenden Schalter.
Das Messgerät verbindet sich automatisch mit dem Netzwerk und signalisiert seine Funktionsbereitschaft über eine LED-Anzeige.
Nach der Initialisierung wechselt das Gerät in den Standby-Modus bis zur ersten geplanten Messung.

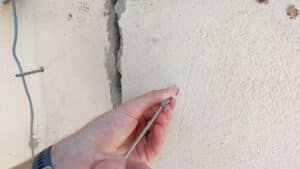

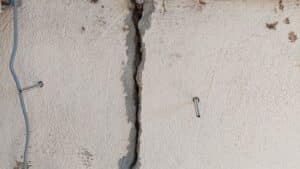

4. Befestigung am zu überwachenden Bauwerk

Positionieren Sie den Linearsensor und befestigen Sie den R2-Rissmonitor mit den mitgelieferten Komponenten:

• Massiver Untergrund (Beton, Stein): Verwenden Sie Messingdübel
• Hohlraum-Untergrund (Ziegel, Hohlblock, leichte Trennwand): Verwenden Sie eher EPDM-Dübel

Befestigung des vernetzten Rissmonitors

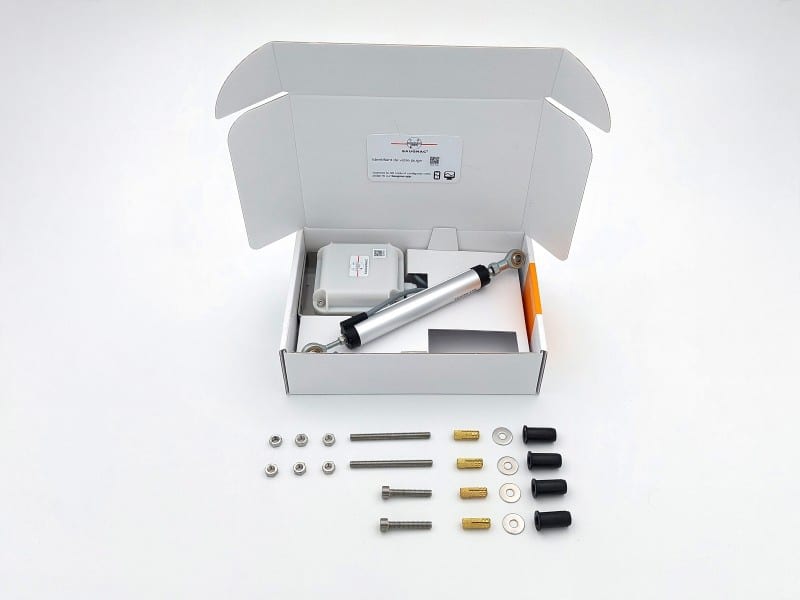

Das R2-Messgerät wird mit zwei Dübeltypen geliefert:

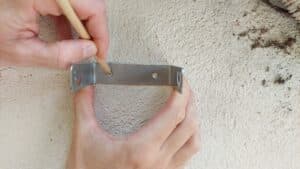

Messingdübel für massive Untergründe, für Bohrlöcher mit Ø 8 mm
Nicht im Lieferumfang enthaltenes Zubehör für die Befestigung auf massivem Untergrund mit Messingdübeln: Bohrmaschine, 8mm-Bohrer, 5mm + 3mm Sechskantschlüssel zum Öffnen des Gehäuses und Einschalten des R2-Messgeräts

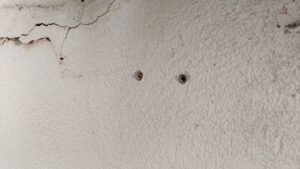

EPDM-Dübel mit Muttern und Unterlegscheiben für Hohlräume (können auch auf massiven Untergründen verwendet werden), für Bohrlöcher mit Ø 13 mm
Nicht im Lieferumfang enthaltenes Zubehör für die Befestigung auf Hohl- oder Massivuntergründen mit EPDM-Dübeln: Bohrmaschine, 13mm-Bohrer, 5mm + 3mm Sechskantschlüssel zum Öffnen des Gehäuses und Aktivieren des R2-Rissmonitors

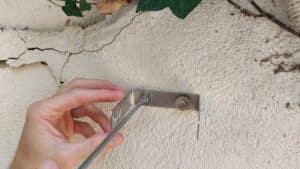

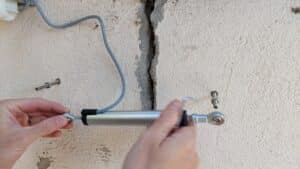

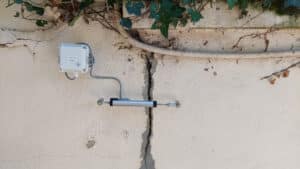

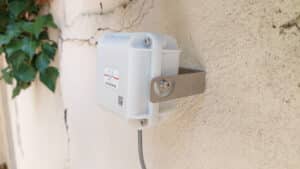

Zur Befestigung des Messgeräts wird zunächst das Gehäuse und anschließend der Messsensor selbst montiert. Die Befestigung erfolgt einfach mit dem mitgelieferten Befestigungsmaterial. Alle Arbeitsschritte sind Schritt für Schritt in der ausführlichen Anleitung beschrieben.

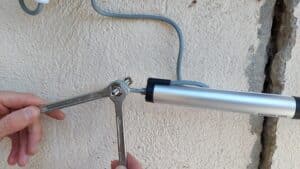

📐Winkelmontage oder Verfolgung einer Scherbewegung

Mit dem Befestigungskit R2 ist es möglich, eine Winkelmontage durchzuführen oder eine Scherbewegung zu überwachen.

Abonnement und Netzabdeckung

Häufig gestellte Fragen

• Worin unterscheiden sich der R1-Rissmonitor und der R2-Rissmonitor?

Beide Messgeräte beruhen auf demselben Prinzip der vernetzten Überwachung und auf derselben App. Drei Unterschiede zeichnen den R2 aus:

• der Messbereich: der R1 ist kompakt und deckt 23 mm ab, der R2 verfügt über einen ausgelagerten Linearsensor und deckt etwa 100 mm ab
• das 1 m lange Kabel zwischen Sensor und Gehäuse, mit dem sich das Gehäuse vom Riss absetzen lässt und das mehr Freiheit bei der Platzierung bietet
• eine größere Antenne im Gehäuse, die den Netzempfang in schwierigen Konfigurationen verbessert

• Kann mit dem R2 eine Scherbewegung überwacht werden?

Ja, mit dem Befestigungskit R2, das eine Winkelmontage oder die Überwachung einer Scherbewegung ermöglicht.

• Kann das Messgerät im Außenbereich angebracht werden?

Ja. Das Gehäuse ist IP66 und der Sensor IP65, bei einem Betriebsbereich von -30 °C bis +70 °C.

• Funktioniert das Messgerät in Untergeschossen oder Parkhäusern?

Das Multibetreiber-Kommunikationsmodul LTE-M / NB-IoT ist für industrielle vernetzte Objekte ausgelegt und bietet eine gute Durchdringung. Eine Übertragung ist je nach Standortkonfiguration auch in Kellern, Untergeschossen oder Parkhäusern möglich. Dank seiner größeren Antenne empfängt der R2 in Grenzfällen besser als der R1.

• Wozu dient der Modus „Tracking+“?

Er ermöglicht es, die Überwachung bei einem besonderen Ereignis (Bauarbeiten, Erschütterung, ungewöhnliche Bewegung) vorübergehend zu verdichten, bis zu einer Messung alle 2 Minuten. Er wird aus der Ferne über die App aktiviert, ohne Vor-Ort-Besuch, und am Ende des Zeitraums wird automatisch wieder in den Standardmodus gewechselt.

• Wie funktionieren die Warnmeldungen?

In der App wird ein Schwellenwert festgelegt, steigend oder fallend, im Vergleich zur ersten Messung. Bei jeder Überschreitung dieses Schwellenwerts wird eine Benachrichtigung per E-Mail gesendet.

• Ist die App kostenpflichtig?

Nein. Sie wird mit allen unseren Messinstrumenten geliefert, ohne zeitliche Begrenzung und unabhängig vom Abonnement, das nur die Datenübertragung betrifft.

• Welches Material wird für die Anbringung benötigt?

Das Befestigungsmaterial ist für massive Untergründe (Messingdübel, Bohrung Ø 8 mm) und hohle Untergründe (EPDM-Dübel, Bohrung Ø 13 mm) im Lieferumfang enthalten. Zusätzlich vorzusehen sind: eine Bohrmaschine, der passende Bohrer sowie zwei Sechskantschlüssel (5 mm und 3 mm) zum Öffnen des Gehäuses.

• Ist die Batterie austauschbar?

Ja. Die Batterielebensdauer beträgt je nach Einstellung 2 bis 8 Jahre, und eine Warnung am Ende der Lebensdauer wird gesendet, um den Austausch rechtzeitig einzuplanen. Die Batterie lässt sich einfach anhand der Anleitung wechseln.

• Ist das Messgerät wiederverwendbar?

Ja, an einem anderen Standort, nachdem die Daten der vorherigen Überwachung archiviert wurden.
