G5-Messlehre – Neigungsmesser

Technische Eigenschaften

Vorstellung der G5-Riss-Messlehre

Die G5-Messlehre ist ein Neigungsmesser, mit dem die Entwicklung einer Neigung oder eines Kippens gemessen werden kann.

Unabhängig von der Position des Messgeräts genügt es, die Höhe der Wand (h) oder die Länge (l) des Bauwerks (Balkon, Stützmauer, Auskragung) zu kennen, um aus der Differenz der Messungen die Entwicklung der Neigung (i) oder der Kippung (b) abzuleiten.

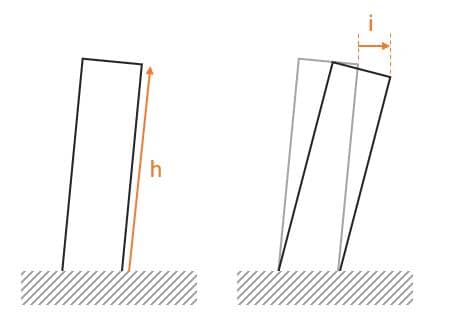

Überwachung der Neigungsentwicklung einer Wand

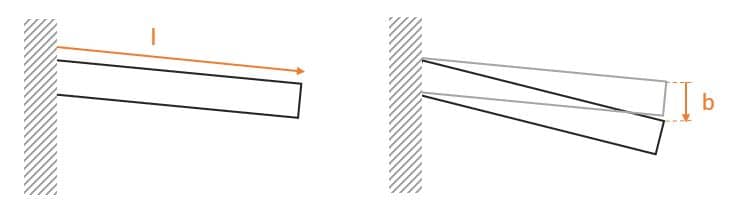

Überwachung der Entwicklung des Kippens eines Balkons

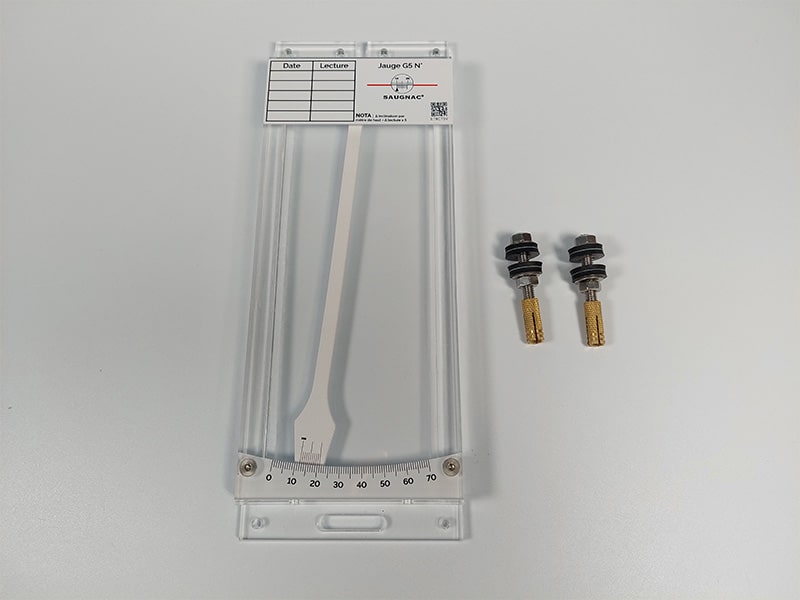

Die G5-Messlehre ist transparent und so diskret. Sie wird in einem Schutzkoffer mit einer Wasserwage geliefert. Die Nadel wird zum Schutz während des Transports mit einer Schraube gesichert.

Die Ablesung erfolgt mittels Nonius auf 1/10 mm genau (oder 0,03 Grad).

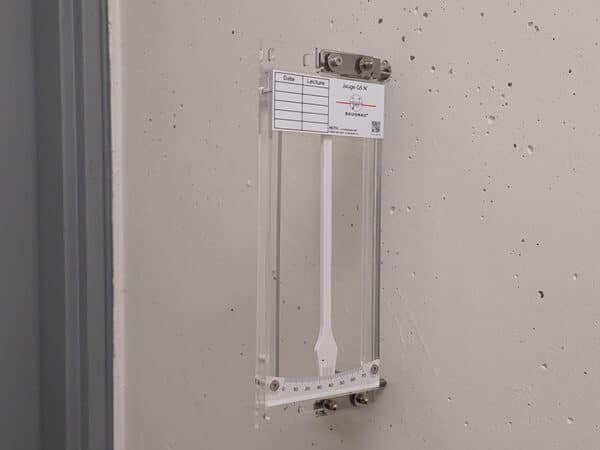

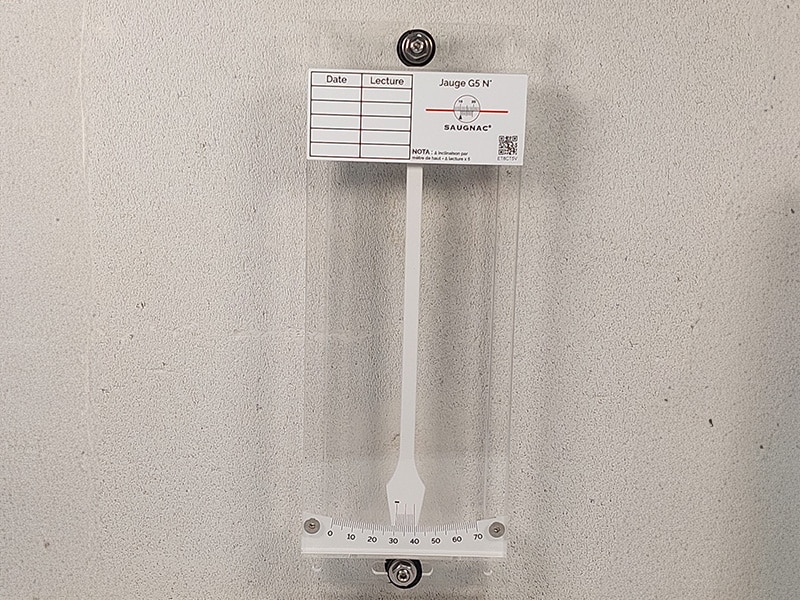

Befestigung der G5-Messlehre – Neigungsmesser

Für die G5-Messlehre sind zwei Befestigungsarten möglich:

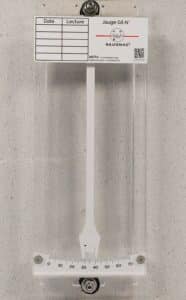

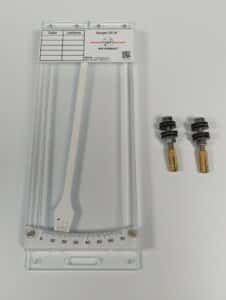

1. Mechanische Befestigung am Träger mit den mitgelieferten Schrauben durch 2 Langlöcher.
Diese Langlöcher (6 x 25 mm), deren Hauptachsen senkrecht zueinander stehen, befinden sich in der vertikalen Achse des Messgeräts, im oberen Teil und im unteren Teil.

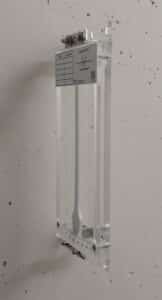

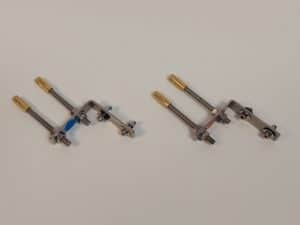

2. Mechanische Befestigung rechtwinklig zur Stütze mit 2 Edelstahl winkel (separat erhältlich): zum Beispiel die G5-Riss-Messlehre, die nicht auf dem „Abschnitt“ der Stützmauer befestigt werden kann, wird anhand von 2 Einbauwinkel an der Mauerwandung befestigt. Die G5-Riss-Messlehre wird mit den Schrauben auf 2 Winkeln kraftschlüssig am Untergrund befestigt.

Schutzabdeckung

Wir empfehlen, die G5-Riss-Messlehre vor allem dann zu schützen, wenn sie mehrere Monate lang Wind und Wetter ausgesetzt ist.

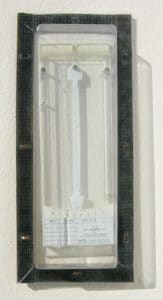

 A/ Schutz mit einer Kunststoffabdeckung

Die G5-Messlehre kann mit einer transparenten, thermogeformten und belüfteten Kunststoffabdeckung geliefert werden. Wir empfehlen diese Schutzvorrichtung für besonders ungeschützte Orte. Die Kunststoffabdeckung kann mittels Klebeband oder / und Schlagdübel befestigt werden. Die Messlehre kann durch die Abdeckung hindurch abgelesen werden.

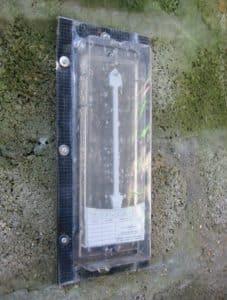

Mit Klebeband befestigte Kunststoffabdeckung

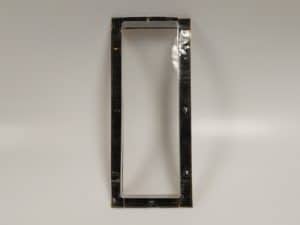

Unteransicht der Kunststoffabdeckung

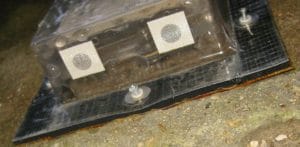

Befestigung mittels Schlagdübel

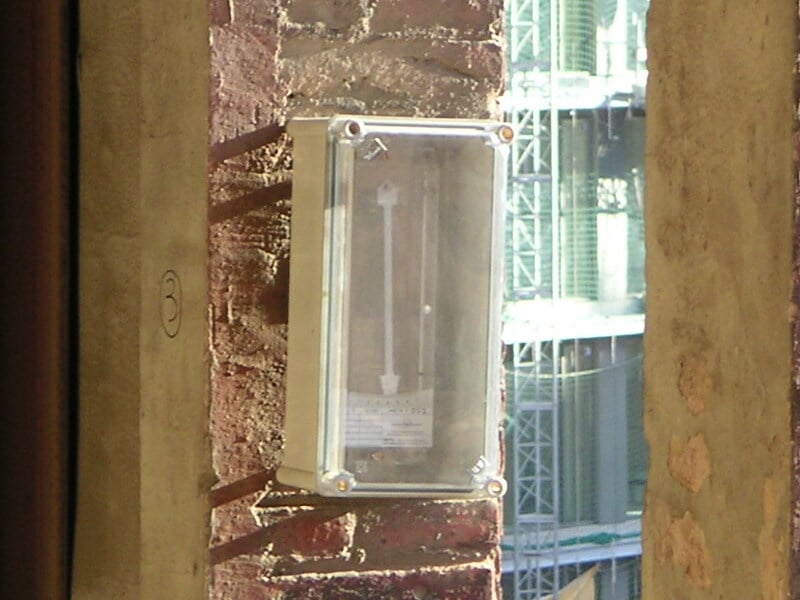

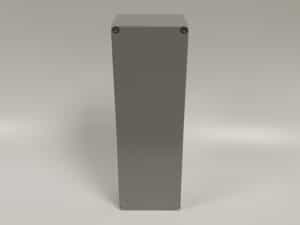

B/ Schutz mittels Alu-Abdeckung

An besonders ungeschützten Orten und / oder für einen längeren Beobachtungszeitraum empfehlen wir Abdeckung aus Aluminium (Schutzklasse IP65). Die Befestigung der Abdeckung und der G5-Riss-Messlehre erfolgt mittels Bolzen – Muttern – Scheiben. Die Abdeckungen können zur Sicherheit plombiert werden.

 Ablesen der G5-Messlehre – Neigungsmesser

Stellen Sie sich genau vor den Zeiger, mit den Augen auf Höhe der Messskala, um Parallaxen zu vermeiden. Um sicher zu sein, dass Sie perfekt vor dem Zeiger stehen, dürfen Sie die Seiten des Zeigers nicht sehen können.

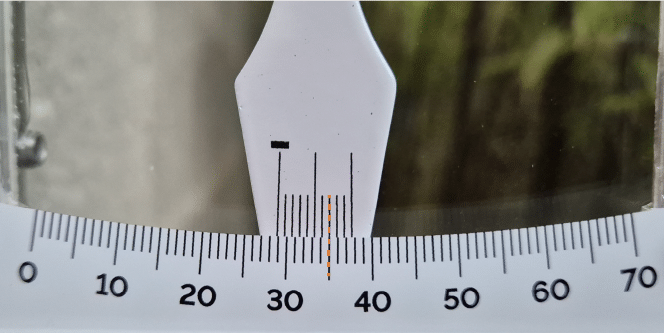

Den Messwert entsprechend dem Nonius-Prinzip ablesen :

• Die untere Teilung ist in mm von 0 bis 70 mm eingeteilt: das ist die Messskala.
• Die obere Teilung auf dem Pendelzeiger mit dem T ist beweglich: Es ist der Nonius auf 1/10 mm (10 Teilstriche des Nonius entsprechen 9 mm der Messskala).

a) Ablesung mm:
Die T-Markierung des Nonius befindet sich zwischen zwei Teilstrichen der Messskala. Die Anzahl der mm entspricht der Einteilung links von der T-Markierung des Nonius: im Beispiel 28 mm.

b) Ablesen der Dezimalzahl:
Suchen Sie nach einem Strich auf dem Nonius, der mit einem Strich auf der Messskala übereinstimmt. In dem Beispiel stimmt der Teilstrich 7 des Nonius mit dem Teilstrich 35 der Messskala überein. Das heißt, die Ablesung der Dezimalstelle ist 0,7 mm

Im Beispielfoto wird also 28,7 mm abgelesen.

Die Differenz zwischen den beiden aufeinanderfolgenden Messwerten, MULTIPLIZIERT mit 5, gibt die Variation in mm pro Höhenmeter an.
Somit Neigungsänderung oder Neigung oben = Absolutwert (M2 – M1) x 5 x H

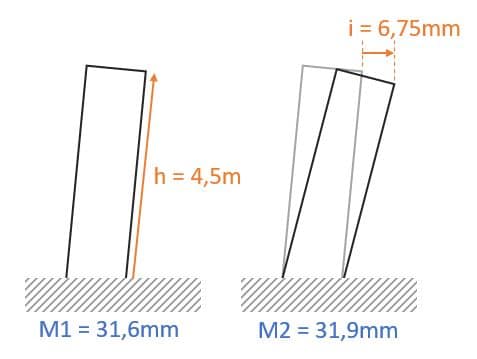

Beispiel :
Wandhöhe = 4,5 m
– Messung 1 = 31,6 mm gemacht am 14.04
– Messung 2 = 31,9 mm gemacht am 24.07
– Entwicklung der Neigung an der Wandoberkante = (31,6 – 31,9) x 5 x 4,5 = 6,75 mm

Saugnac-App herunterladen für die Nachverfolgung der Messungen

Die Webanwendung Saugnac ist völlig kostenlos und ohne Einschränkungen und kann auf PC oder Smartphone unter https://saugnac.app/de heruntergeladen werden. Sie ermöglicht:
– die Identifizierung jeder G5-Messlehre Neigungsmesser und der zugehörigen Messungen anhand des eindeutigen QR-Codes
– die Speicherung der Messungen in Ihrem Kundenbereich
– die Berechnung der Entwicklung der Neigung
– das Abrufen der Temperatur und der Luftfeuchtigkeit über Geolokalisierung
– die Zusammenarbeit mehrerer Personen an einer Messlehre
– die Verwaltung von Warnschwellen
– die Zuordnung der Messgeräte nach Orten und ihre Lokalisierung auf einer Karte
– das Herunterladen von Daten im Excel-Format
– die automatische Anzeige von Diagrammen
– das Teilen von Daten mit anderen Personen ohne Konto
– den Zugriff auf die App von PC oder Smartphone
– das Hinzufügen von Messungen ohne Verbindung im Offline-Modus

Tracking-Excel-Datei

Um die Überwachung der Entwicklung der Neigung oder Kippung zu erleichtern, können Sie die Excel-Datei zur Überwachung der Messungen der G5-Messlehren herunterladen

Diese Excel-Datei ist sehr einfach zu verwenden: Duplizieren Sie einfach ein Blatt für jeden beobachteten Standort oder jede Baustelle. Sie haben die Möglichkeit, bis zu fünf Messungen zu verfolgen.
