G1.2 Riss-Messlehre – Transparenter Rissmonitor

Technische Daten

Funktionsprinzip der G1.2-Riss-Messlehre

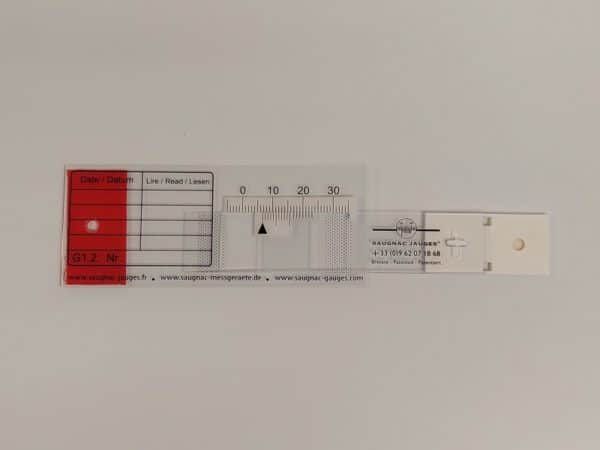

Die Besonderheit der G1.2-Riss-Messlehre besteht darin, dass sie transparent ist: Dieser Rissmonitor fügt sich in seinen Untergrund ein und bleibt deutlich weniger sichtbar als eine weiße G1-Riss-Messlehre. Diese transparente Montage ist überall dort von Vorteil, wo das Erscheinungsbild des Bauwerks zählt, und bietet dabei die gleiche Messleistung im Innen- wie im Außenbereich.

Im Übrigen gehört die G1.2-Riss-Messlehre zur Familie der Saugnac-Riss-Messlehren vom Typ G1. Alle diese Produkte beruhen auf demselben Prinzip in Bezug auf Befestigung, Ablesebedingungen und Verfolgung über die Saugnac-App.

Rissbreitenmessung an Naturstein und Baudenkmälern: wann die G1.2-Riss-Messlehre verwenden?

Die G1.2-Riss-Messlehre ist für die Rissbreitenmessung bei der Bauwerksüberwachung von Mauerwerk bestimmt, dessen Erscheinungsbild eine Rolle spielt. Sachverständige, Gutachter und Bauingenieure setzen sie auf folgenden Untergründen ein:

• Fassade aus Werkstein oder Sichtmauerwerk aus Naturstein;
• Baudenkmal, Kirche, historisches Gebäude;
• gepflegter Innenbereich: Eingangshalle eines Gebäudes, Geschäft, Veranstaltungssaal, bewohnte Wohnung;
• dekorativer Putz oder gestrichene Wand, deren Erscheinungsbild erhalten bleiben soll.

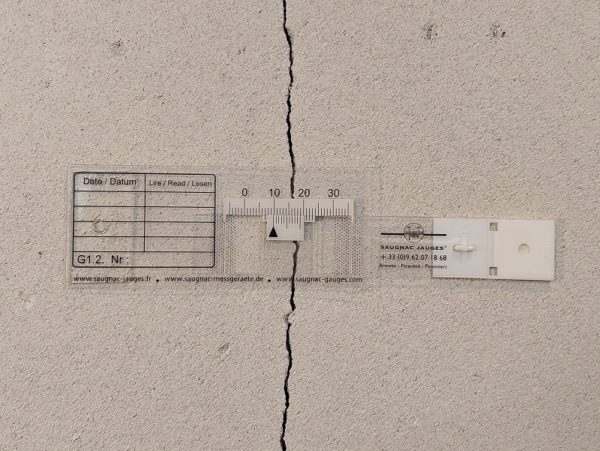

Sie misst die Entwicklung der Rissbreite eines horizontalen, vertikalen, schrägen oder in einer Ecke liegenden Risses, im Innen- wie im Außenbereich.

An einem geschützten Gebäude oder einem Baudenkmal hängt die Wahl des Instruments auch von den behördlichen Auflagen ab: Die unauffälligen und nicht invasiven Lösungen finden Sie in unserem Merkblatt Rissüberwachung an einem Baudenkmal.

Befestigung der G1.2-Riss-Messlehre

Die Befestigung der G1.2-Riss-Messlehre folgt den Hinweisen, die für die gesamte Familie der G1-Riss-Messlehren gelten. Die Einzelheiten finden Sie im Kapitel Befestigungsprinzip der Produktseite der G1-Riss-Messlehre sowie im Merkblatt Wie befestigt man einen Saugnac G1-Rissmonitor?

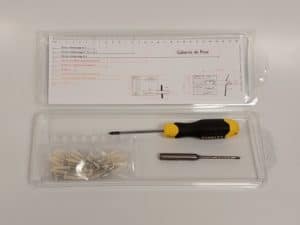

Im Wesentlichen erfolgt die Befestigung mit den mitgelieferten Selbstklebern oder mechanisch über die 2 Löcher mit Ø4 mm. Auf einem Untergrund, den man schonen möchte, ermöglicht die Verklebung mit Selbstkleber, auf jegliches Bohren zu verzichten.

Der Schieber der G1.2-Riss-Messlehre ist mit einer Riffelung versehen, die einen Faltbereich bildet. Diese Riffelung erleichtert das Umknicken des Schiebers und ermöglicht eine Winkelbefestigung ohne zusätzliches Zubehör. Die Montagebeispiele (regelmäßiger Innenwinkel, unregelmäßiger Innenwinkel, Randfuge) werden im Kapitel Wie misst man Risse im Winkel? der Produktseite der G1-Riss-Messlehre ausführlich beschrieben.

Messung und Verfolgung der Messwerte

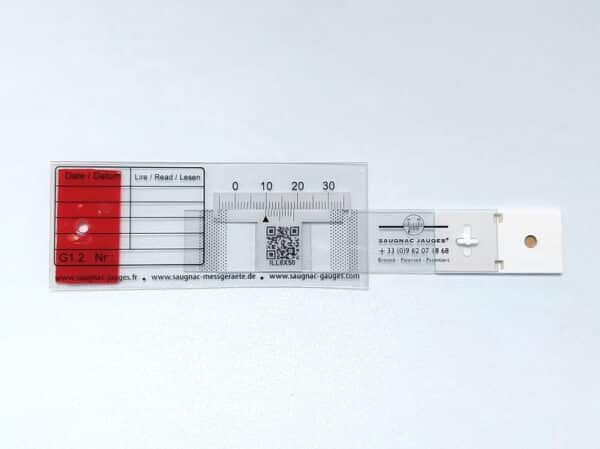

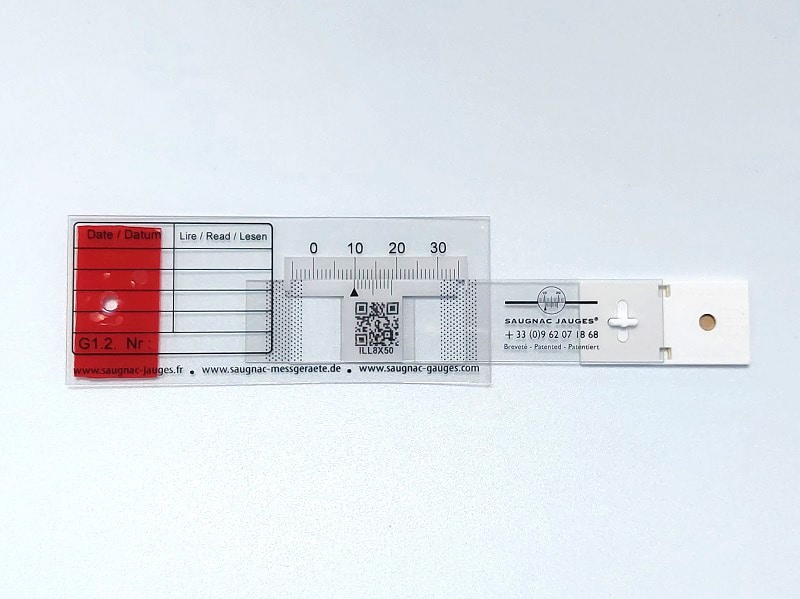

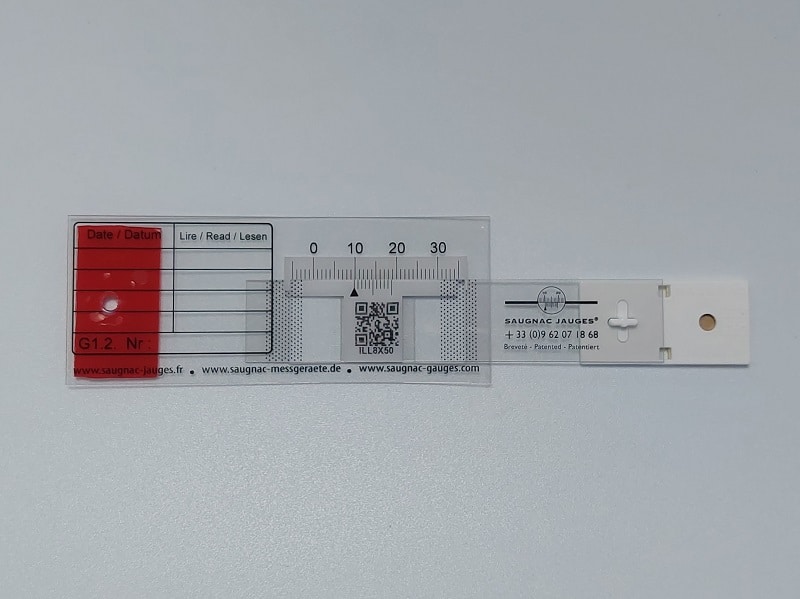

Die Messung erfolgt mit einem Nonius mit 0,1 mm. Die Einzelheiten finden Sie im Kapitel Ableseprinzip der Produktseite der G1-Riss-Messlehre.

Jede Riss-Messlehre ist mit einer Kennung und einem QR-Code eindeutig identifiziert. Die G1.2-Riss-Messlehre gehört zu den Riss-Messlehren, deren Ablesung in der kostenlos bereitgestellten Saugnac-App automatisch erfolgt.

Die kostenlose App für die Verfolgung und die automatische Ablesung ist unter https://saugnac.app verfügbar. Hier finden Sie alle Erklärungen zur Funktionsweise der Anwendung. Wenn Sie keine Anwendung verwenden möchten, steht Ihnen auch eine Excel-Tracking-Datei zur Verfügung, um die Messungen Ihrer Baustellen zu verfolgen.

Häufige Fragen zur G1.2-Riss-Messlehre

Was ist der Unterschied zwischen der G1- und der G1.2-Riss-Messlehre?

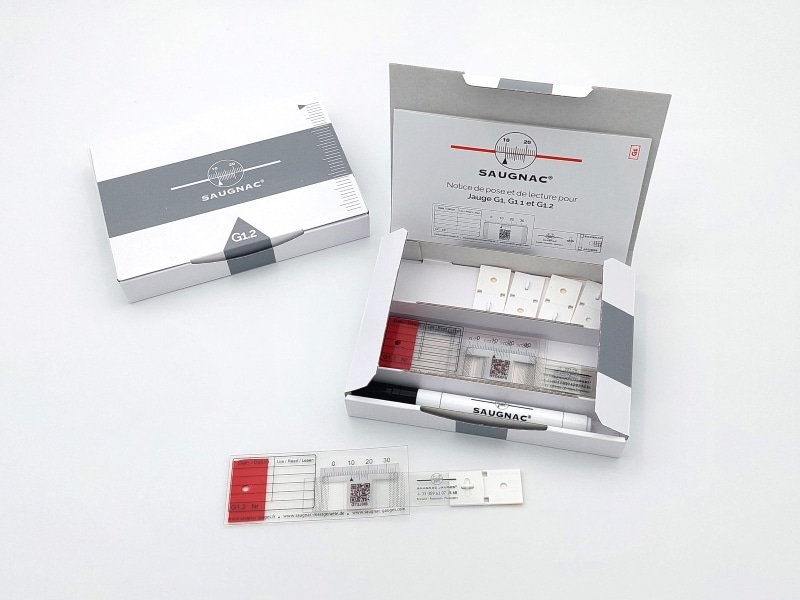

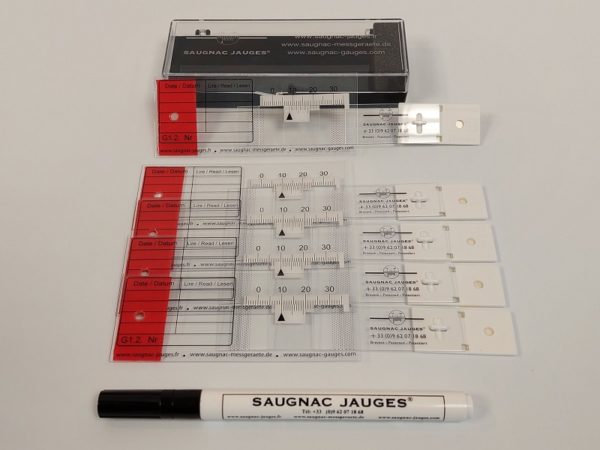

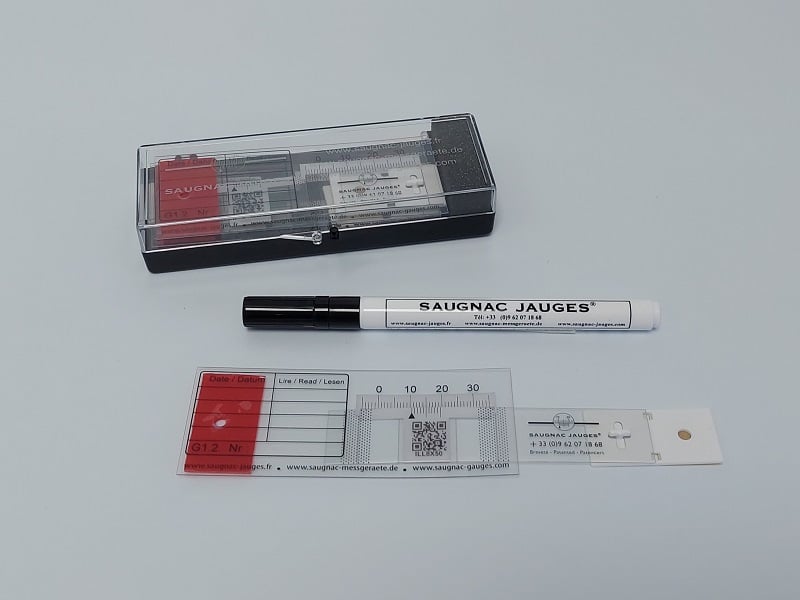

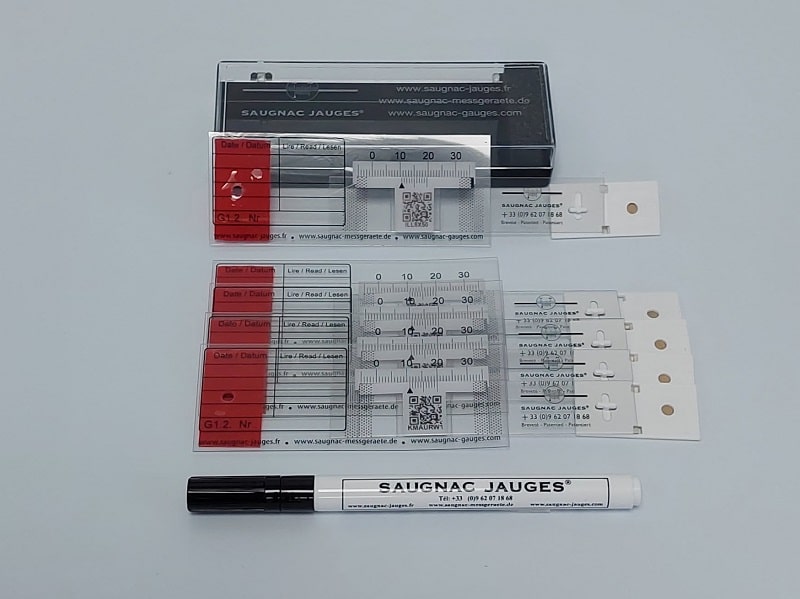

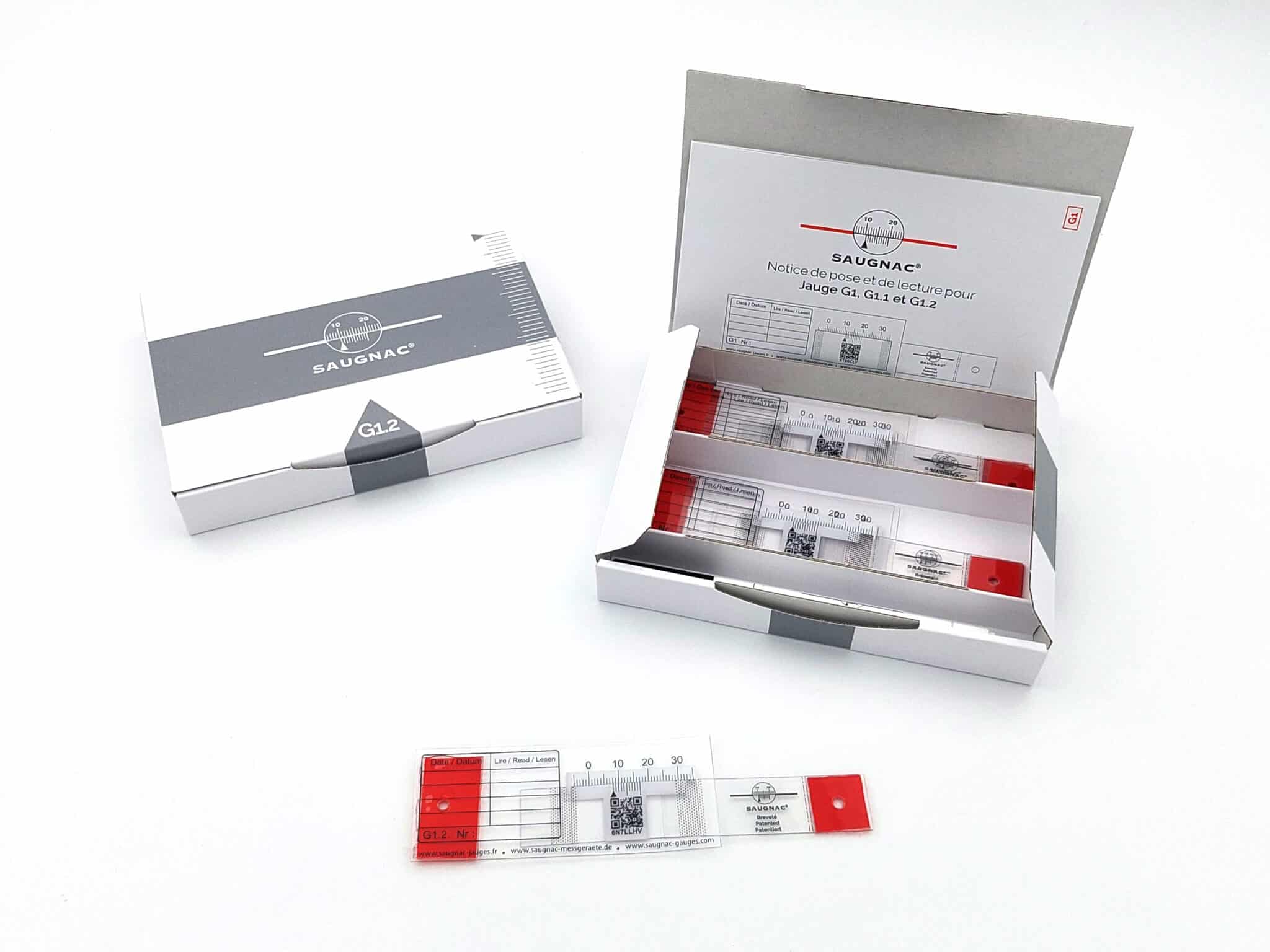

Beide Riss-Messlehren haben dieselbe Auflösung von 0,1 mm, denselben Messbereich von ca. 20 mm und dieselbe Verwendung im Innen- wie im Außenbereich. Die G1.2-Riss-Messlehre ist transparent: Sie ist auf dem Untergrund deutlich weniger sichtbar. Die G1-Riss-Messlehre wird in einer Schachtel mit 10 Stück geliefert, die G1.2 in einer Schachtel mit 5 Stück.

Lässt sich die G1.2-Riss-Messlehre an einem Eckriss anbringen?

Ja. Der Schieber verfügt über einen geriffelten Faltbereich, der eine Winkelbefestigung ohne zusätzliches Zubehör ermöglicht. Bei einem unregelmäßigen Winkel kann weiterhin ein Aluminiumwinkelprofil oder eine Zwischenplatte verwendet werden.

Ist die G1.2-Riss-Messlehre UV- und witterungsbeständig?

Ja. Der Körper besteht aus kalandriertem Schlagzäh-PVC mit UV-Stabilisator, wie bei der G1-Riss-Messlehre. Sie kann im Außenbereich an einer exponierten Fassade angebracht werden. An Orten mit Publikumsverkehr, die Beschädigungen ausgesetzt sind, wird ergänzend eine UV-Schutzvorrichtung angeboten.

Kann die G1.2-Riss-Messlehre mit einem Smartphone abgelesen werden?

Ja. Jede Riss-Messlehre trägt einen eigenen QR-Code, und die Saugnac-App nimmt die automatische Ablesung des Nonius vor, speichert die Messwerte, korrigiert die Messung in Abhängigkeit von der Temperatur und erstellt die Diagramme zur Entwicklung.

Wie wird die Riss-Messlehre auf einem Stein befestigt, den man nicht anbohren möchte?

Die mitgelieferten doppelseitigen Selbstkleber vermeiden jegliches Bohren, sofern der Untergrund glatt, trocken und sauber ist. Weist der Stein Unebenheiten auf, kann die Verklebung mit dem Epoxidkleber verstärkt werden. Die mechanische Befestigung mit Schrauben bleibt Untergründen vorbehalten, die bröckeln oder feucht bleiben.

Muss die Riss-Messlehre bei der Anbringung auf null eingestellt werden?

Nein. Die erste Ablesung dient nur als Referenz: Erst der Vergleich zwischen dieser ersten Messung und den anschließenden Ablesungen ermöglicht es, die Entwicklung des Risses zu quantifizieren. Das Noniusdreieck wird bei der Anbringung idealerweise zwischen 10 und 11 positioniert.
