E1 Digitaler Rissmonitor

Technische Daten

Funktionsweise

Der E1-Rissmonitor ist ein abnehmbares, digitales Rissmessgerät für die manuelle Rissüberwachung auf 1 oder 2 Achsen, mit einer Auflösung von 0,01 mm und einer Wiederholpräzision von +/- 0,01 mm. Bei jeder Begehung lesen Sie den Wert digital ab und erfassen ihn in der Saugnac.app.

Patentiertes Befestigungssystem

Grundsätzlich werden mit Hilfe der mitgelieferten Schablonen zwei transparente Platinen auf beiden Seiten des Risses befestigt (3 Platinen im Fall einer Verfolgung auf zwei Achsen). Nachdem der Nullpunkt in dem dafür vorgesehenen Richtmaß gesetzt wurde, wird das E1 Riss-Messgerät für die Ablesung in die transparenten Platinen eingesetzt.

Wetterfeste Fertigung

Dieses Material wird häufig für stark beanspruchte Teile verwendet, wie zum Beispiel Autoscheinwerfer, Uhrenfenster, Bootsteile, Brillengestelle und Armaturenbretter.

Kompatibel mit starkem Versatz

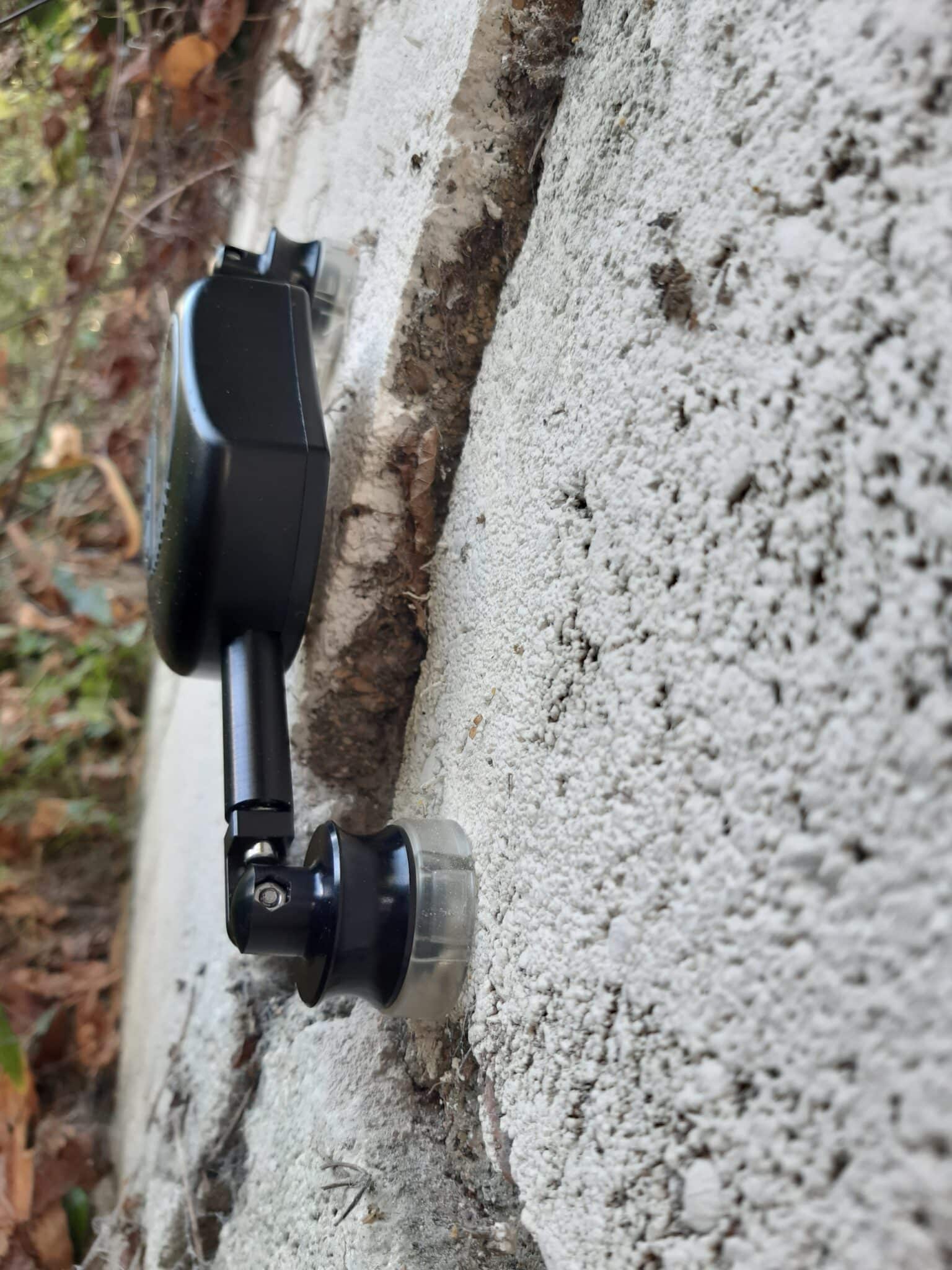

Das einzigartige Befestigungssystem des digitalen Rissbreitenmessers ermöglicht Installationen mit großem Versatz (bis zu 35 mm), in Ecken oder an einer Decke, ohne dass Sie das Messgerät beim Messen festhalten müssen.

Eine diskrete und praktische Lösung

Nach dem Ablesen bleiben nur die transparenten Platinen auf dem Untergrund. Jedes der mitgelieferten Platinenpaare besitzt einen QR-Code und eine eindeutige Kennung, mit der die gesamte Nachverfolgung der Messungen über die bereitgestellte Anwendung Saugnac.app möglich ist.

Transportkoffer des elektronischen Rissmonitors

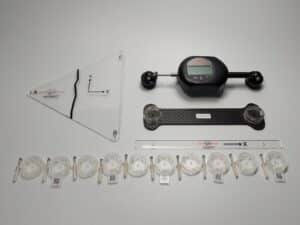

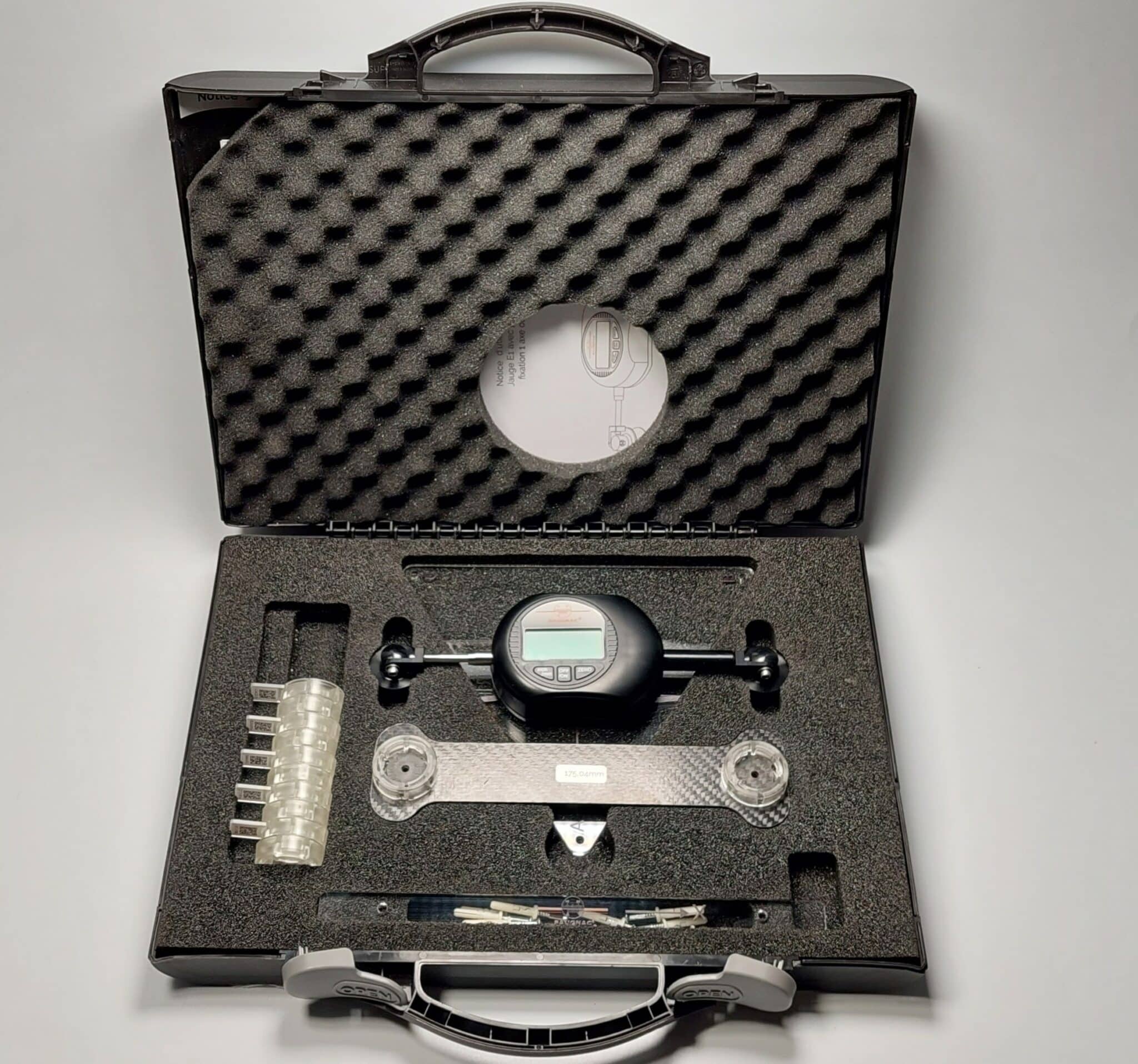

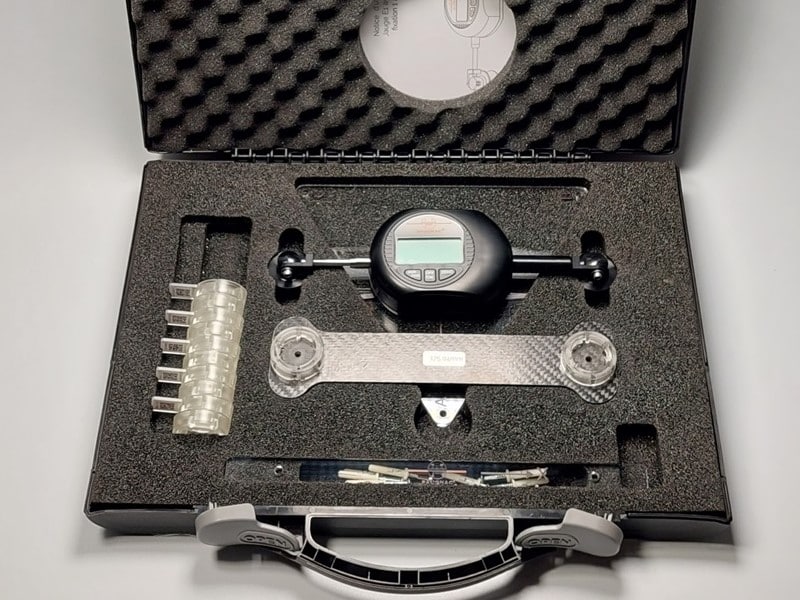

Das E1-Riss-Messgerät wird in einem hochwertigen Aufbewahrungs- und Transportkoffer geliefert mit:

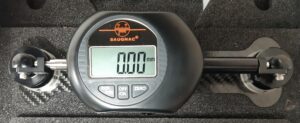

– ein Richtmaß aus Carbon mit einem sehr geringem Ausdehnungskoeffizienten (3,5 x 10-6), um vor der Messung den Nullpunkt herzustellen. Das Richtmaß wird mit einem Wert gemessen, der auf der Oberfläche des Richtmaßes angegeben ist, um die Werte bei Änderungen vergleichen zu können.

– eine 1-Achsen Montageschablone

– eine 2-Achsen Montageschablone

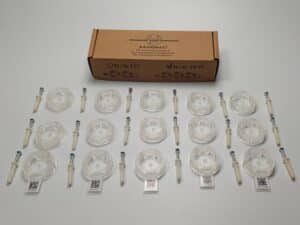

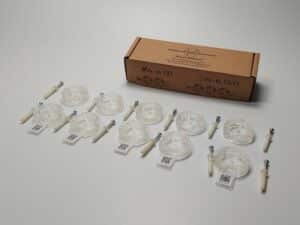

– 5 Paar P1E1-Platinen und Schlagdübel, mit denen 5 Risse auf 1 Achse verfolgt werden können

– eine detaillierte Anleitung

Wie werden die Platinen befestigt?

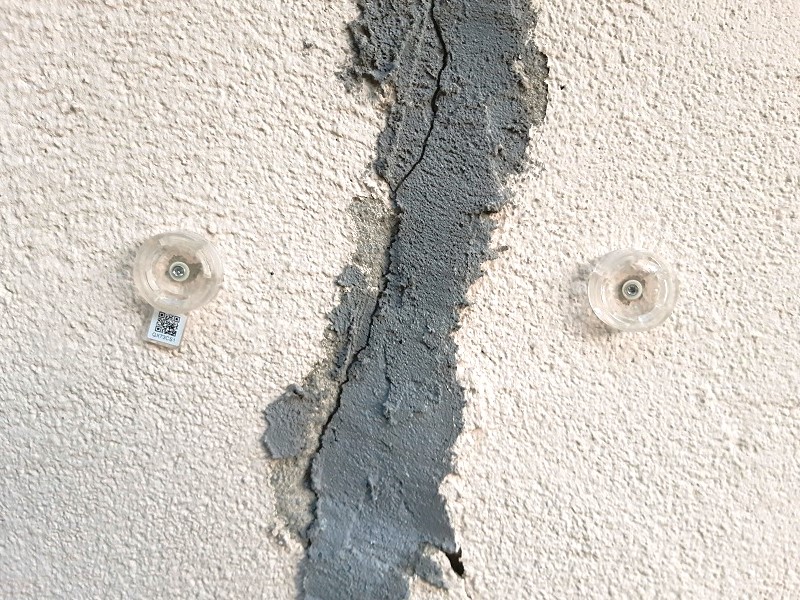

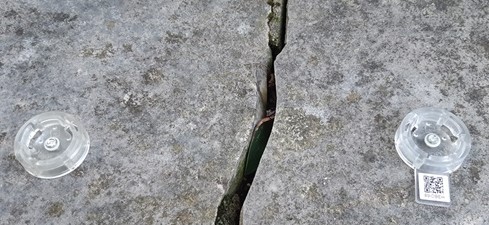

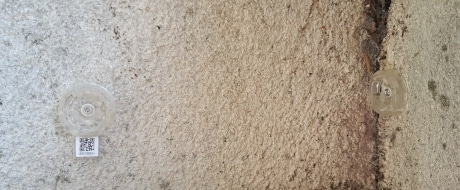

Die Platinen werden auf beiden Seiten des Risses angebracht und ermöglichen eine präzise Positionierung des E1-Riss-Messgeräts während der Messung. Die transparenten Halterungen des elektronischen Rissmonitors sind kaum sichtbar. Sie sind weniger als 10 mm dick, was den Platzbedarf reduziert. Das verwendete Material PA12 ist besonders witterungsbeständig (Regen, UV-Strahlung), ohne Schaden zu nehmen.

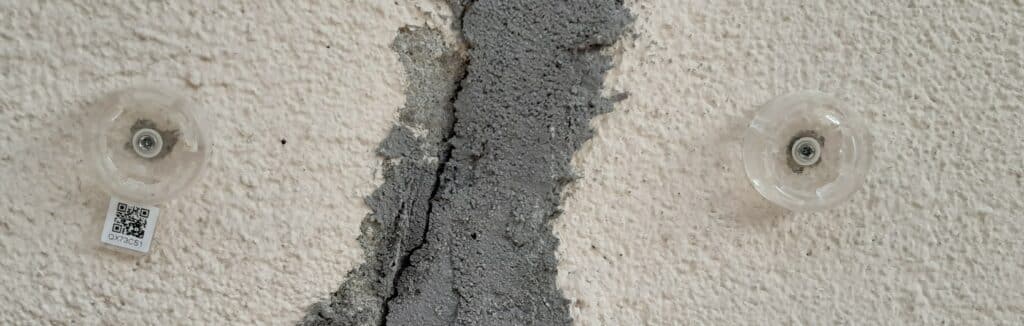

Die Befestigung erfolgt mechanisch mit den mitgelieferten 4mm-Schlagdübeln. Die Platinen sind in der Mitte mit einem 4 mm Ø Loch versehen. Diese Löcher erleichtern die mechanische Befestigung mit den Schlagdübeln. Bohren Sie Löcher mit 4 mm Durchmesser und einer Tiefe von 30 mm an den Markierungen, die Sie mit der mitgelieferten Schablone erhalten haben.

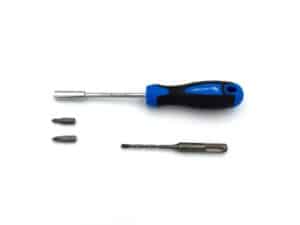

Der Durchmesser von 4 mm macht es sehr einfach, ein Loch in jeden beliebigen Untergrund zu bohren. Stecken Sie die Schraube durch die Platine in das Loch und schrauben Sie sie mit einem PZ1-Schraubendreher fest. Für eine einfache Anbringung wird ein Bosch SDS-Bohrer Ø4 mm + Stanley PZ1-Schraubendreher empfohlen.

Es ist auch möglich, die Befestigung über Klebung mit schnell aushärtendem Epoxidharzkleber vorzunehmen. Dieser Kleber ermöglicht eine Befestigung innerhalb von 4 Minuten. Da die endgültige Aushärtung jedoch 2 Stunden dauert, sollten Sie erst nach dieser Zeit die erste Messung durchführen, um sicherzugehen, dass sich die Platinen nicht mehr bewegen. Die Auflösung des E1-Rissmessgerätes liegt im Hundertstelbereich (0,01 mm), daher hängt die Wiederholbarkeit der Hundertstelmessung von der Qualität der Befestigung ab.

Wie misst man die Rissentwicklung auf einer Achse mit dem elektronischen Rissmessgerät?

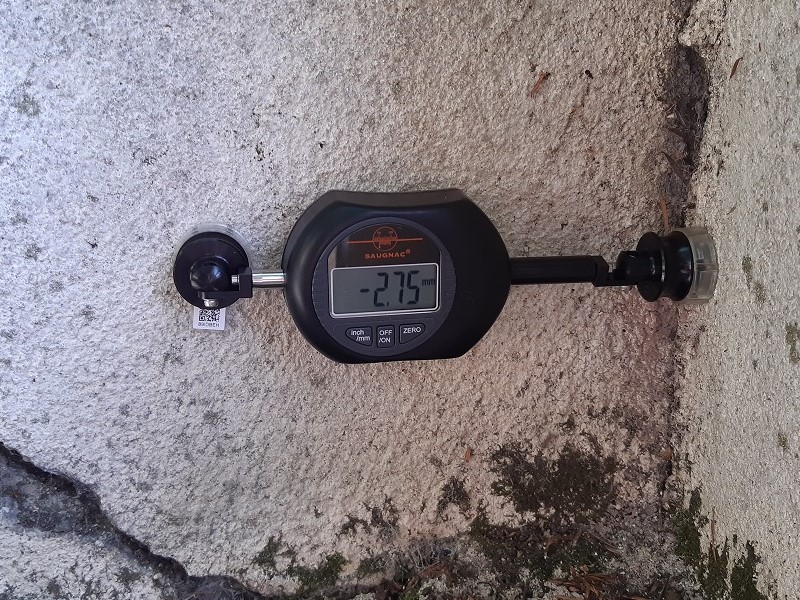

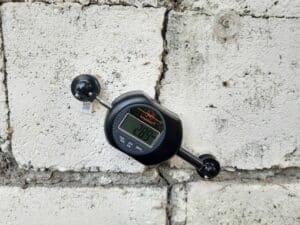

Die manuelle Rissüberwachung auf einer Achse ist mit dem E1-Riss-Messgerät ganz einfach. Bei jeder Begehung lesen Sie den Wert selbst ab.

1- Befestigen Sie das Platinen-Paar des elektronischen Rissmonitors

Die Verfolgung eines Risses auf einer Achse mit dem E1-Riss-Messgerät ist sehr einfach. Zuerst wird das Platinenpaar (P1E1) auf beiden Seiten des Risses befestigt (siehe oben). Im Lieferumfang des E1-Rissmessgeräts sind 5 Paar P1E1-Platinen für die einachsige Rissüberwachung enthalten. Für weitere Rissüberwachungen können zusätzliche Schachteln mit 5 Paar P1E1-Platinen erworben werden.

2- Setzen Sie das Riss-Messgerät mit dem Richtmaß auf Null

Nach der Befestigung der Platinen ist der Nullpunkt mit dem mitgelieferten Richtmaß einzustellen: Das E1-Riss-Messgerät arbeitet mit Vergleichsmessungen gegen ein Bezugsmaß. Stellen Sie das Messgerät immer auf Null im Richtmaß, bevor Sie eine Messung an den Platinen durchführen. Wir empfehlen, diesen Vorgang direkt im Transportkoffer durchzuführen, damit das Richtmaß plan aufliegt.

3- Führen Sie die Messung durch

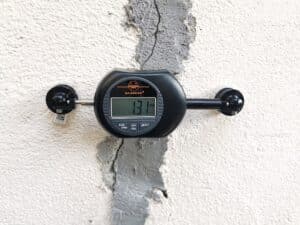

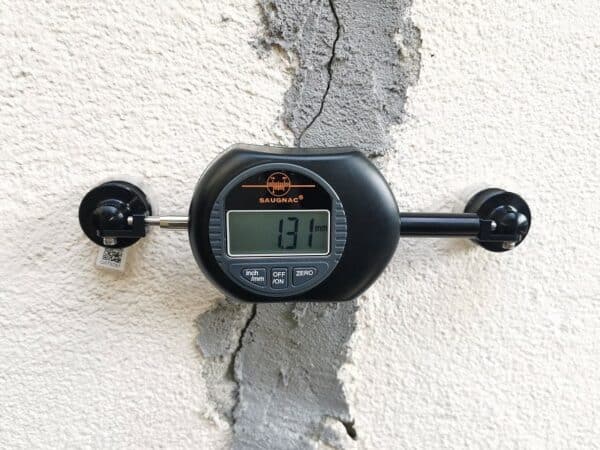

Anschließend wird das Messgerät in die Platten eingesetzt und die Messung durchgeführt. Aus der Differenz der beiden Messungen kann die Bewegungsentwicklung berechnet werden. Sie übertragen den abgelesenen Wert manuell in die Saugnac.app, in der sich der Verlauf der Messung einfach nachverfolgen lässt.

Um die Zuverlässigkeit der Ergebnisse zu gewährleisten, empfehlen wir, mechanische Spannungen nach jeder Positionierung zu lösen und systematisch drei aufeinanderfolgende Messungen durchzuführen und deren Mittelwert zu berechnen.

4- Verfolgen Sie ganz einfach die Entwicklung des Risses.

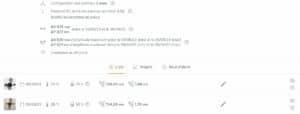

Die Messungen lassen sich ganz einfach mit der Saugnac.app nachverfolgen. Jede Platine ist mit einem einmaligen QR-Code versehen, der eine lückenlose Nachverfolgbarkeit der Messungen ermöglicht, da er eine Verlaufshistorie mit der jeweiligen Platine verknüpft.

Wie misst man einen Eckriss?

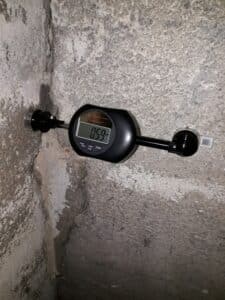

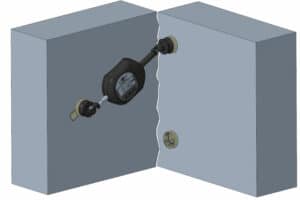

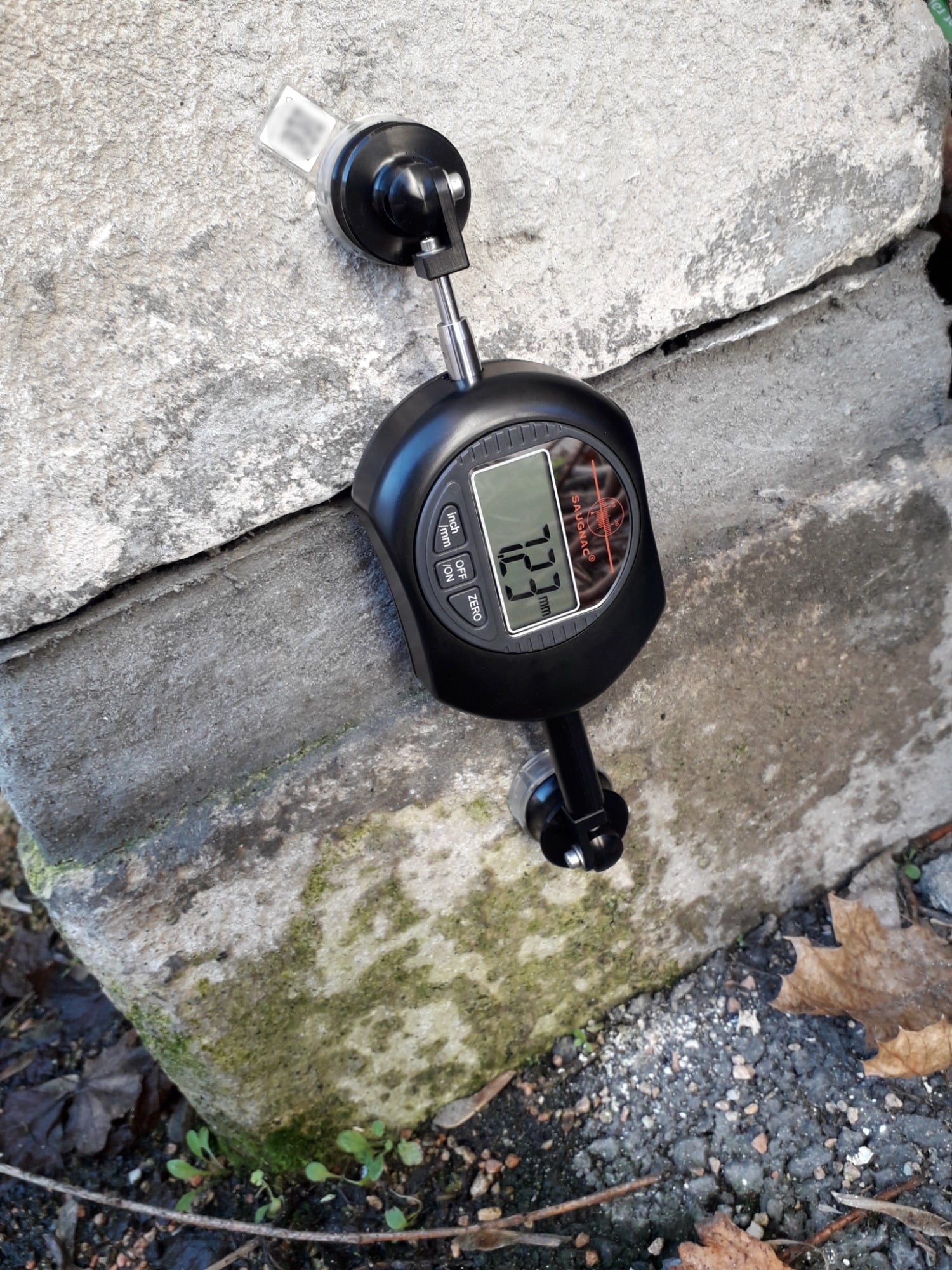

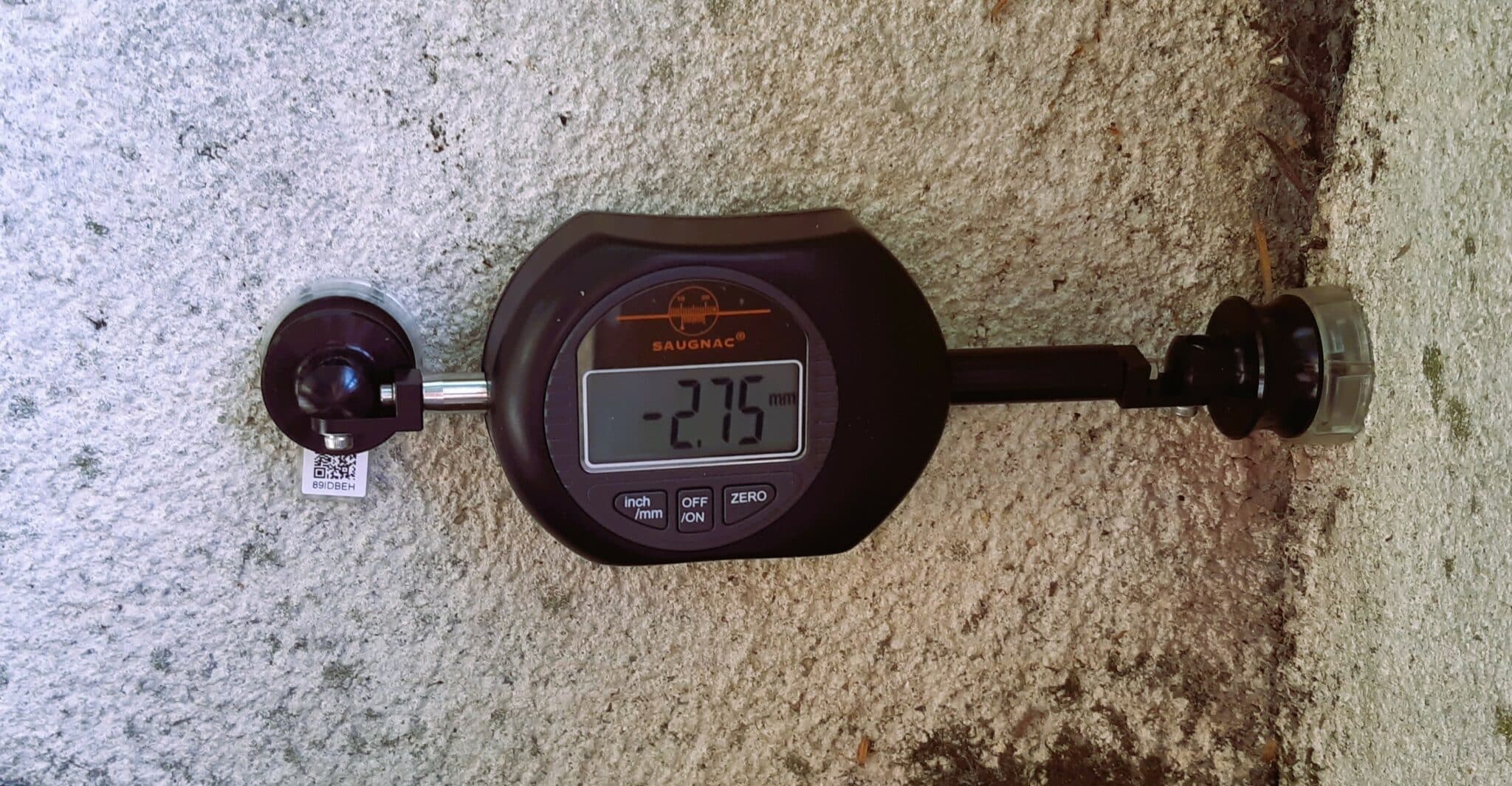

Das Befestigungssystem des E1-Rissmessgeräts ermöglicht eine Anbringung in Ecken. Mit Hilfe der mitgelieferten Montageschablone können die Markierungen für die Eckbefestigung festgelegt werden. Anschließend muss das Messgerät nur noch in den Platinen platziert werden, um die Messung abzulesen und die Werte in die Saugnac.app zu übertragen.

Wie misst man einen Riss auf 2 Achsen (Spreizung & Scherung)?

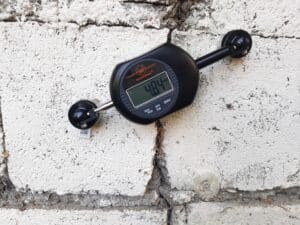

Mit dem E1-Rissmessgerät können Risse in zwei Achsen überwacht werden. Somit kann sowohl die Spreizung als auch die Scherung eines Risses gemessen werden. Dies kann z.B. bei einer teilweisen Setzung des Untergrundes der Fall sein (Bildbeispiel links).

Zur Überwachung eines Risses oder einer Bewegung dieser Art sollte das E1-Riss-Messgerät in Kombination mit P2E1-Platinen zur zweiachsigen Verfolgung und der Saugnac.app für Berechnungen verwendet werden.

Die P2E1-Platinen sind hinsichtlich der Befestigung und Positionierung den P1E1-Platinen identisch. Sie werden jedoch als Dreierpaar geliefert.

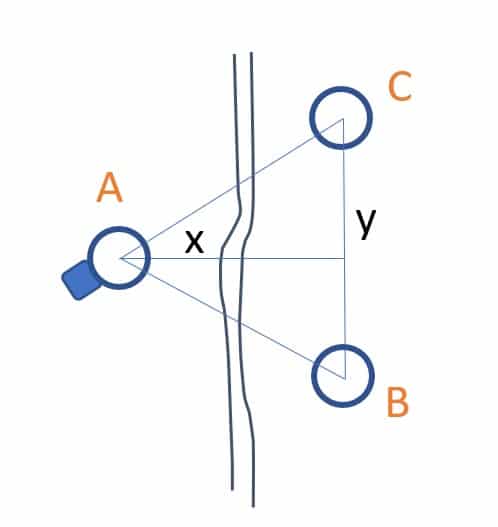

Mit der mitgelieferten 2-Achsen-Schablone werden die P2E1-Platinen entsprechend den drei Markierungen A, B und C befestigt. Beim ersten Mal werden die Messungen AB, AC und BC durchgeführt. Bei den Folgemessungen werden nur die Längen AB und AC gemessen, da BC unverändert bleibt.

Die Saugnac.app ermöglicht es, diese Werte in ein orthonormales X,Y-Koordinatensystem zu übertragen und daraus die Bewegung auf diesen beiden Achsen abzuleiten.

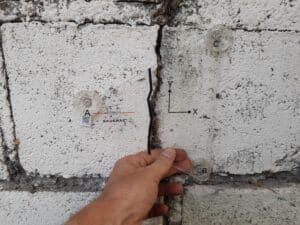

Um das entsprechende X,Y-Koordinatensystem eindeutig zu identifizieren, ist es auf der Schablone abgebildet. Wir empfehlen, ein Foto der Platinen mit der davorgehaltenen Schablone zu machen, um die Platinen A, B und C sowie die X,Y-Achsen richtig zuordnen zu können – das erleichtert weitere Messungen und die Auswertung

Alle Montagearten sind möglich (vertikaler, horizontaler, schräger Riss), wobei die Schablone entsprechend dem Riss positioniert wird. Beispiel für die Positionierung des Messgeräts und der Platinen zur Verfolgung eines Winkelrisses auf 2 Achsen:

Saugnac.app herunterladen für die Nachverfolgung der Messung

Die kostenlose und uneingeschränkt nutzbare Saugnac-Webanwendung ist für PCs und Smartphones unter https://saugnac.app verfügbar. Dank der eindeutigen Kennung jedes P1E1-Platinenpaars (für 1-achsige Verfolgung) oder jedes P2E1-Platinen-Dreierpaars (für 2-achsige Verfolgung) ist es möglich, die manuell abgelesenen Messungen mit jedem Messpunkt zu verknüpfen. Mit der Anwendung können Sie:

– die Messungen in Ihrem Kundenbereich speichern
– die Temperatur und die Luftfeuchtigkeit dank der Standortbestimmung abrufen
– die Veränderung auf 2 Achsen (X und Y) berechnen
– mit mehreren Personen am selben Messgerät zusammenarbeiten
– Warnschwellen verwalten
– die Messgeräte nach Orten sortieren und auf einer Karte lokalisieren
– Daten im Excel-Format herunterladen
– automatisch Diagramme anzeigen
– die Daten mit anderen Personen ohne Kundenkonto teilen
– von Ihrem PC oder Smartphone aus auf die App zugreifen
– Messungen ohne Verbindung im Offline-Modus hinzufügen

Hier finden Sie alle Erklärungen zur Funktionsweise der App

Häufige Fragen zum E1-Rissmonitor

Überträgt das E1 die Messdaten automatisch in die App?

Nein. Das E1 ist ein abnehmbares Messgerät für die manuelle Ablesung. Sie führen jede Messung selbst vor Ort durch und übertragen den abgelesenen Wert anschließend in die Saugnac.app. Eine automatische Datenerfassung oder -übertragung findet nicht statt. Für eine automatische Fernüberwachung ist der vernetzte Rissmonitor R1 vorgesehen.

Worin unterscheidet sich das E1 vom vernetzten Rissmonitor R1?

Das E1 dient der manuellen Rissüberwachung: Sie messen bei jeder Begehung selbst und erhalten eine digitale Ablesung mit 0,01 mm Auflösung. Der R1 misst dagegen kontinuierlich und überträgt die Daten automatisch über ein LTE-M/NB-IoT-Modul – ideal für schwer zugängliche oder dauerhaft zu überwachende Bauwerke.

Wie genau misst das E1-Rissmessgerät?

Das E1 bietet eine Auflösung von 0,01 mm und eine Wiederholpräzision von etwa ± 0,01 mm unter idealen Bedingungen und bei perfekt reproduzierbarer Bedienung. Diese hohe Präzision macht das Gerät empfindlich gegenüber kleinsten Abweichungen bei Positionierung und Handhabung – die Wiederholbarkeit hängt daher von der Qualität der Platinenbefestigung sowie von einer sorgfältigen, gleichbleibenden Durchführung der Messung ab.

Wir empfehlen, mechanische Spannungen nach jeder Positionierung zu lösen und systematisch drei aufeinanderfolgende Messungen durchzuführen und deren Mittelwert zu berechnen.

Kann ich mit dem E1 einen Riss auf zwei Achsen überwachen?

Ja. In Kombination mit den P2E1-Platinen lässt sich sowohl die Spreizung als auch die Scherung eines Risses erfassen. Die Saugnac.app berechnet daraus die Bewegung in einem X,Y-Koordinatensystem.

Kann das E1 in Ecken oder bei starkem Versatz eingesetzt werden?

Ja. Das patentierte Befestigungssystem ermöglicht Installationen in Ecken, an Decken oder bei großem Versatz (bis zu 35 mm), ohne dass Sie das Messgerät beim Messen festhalten müssen.

Ist das E1 für den Außenbereich geeignet?

Ja. Die transparenten Platinen bestehen aus PA12, einem besonders witterungsbeständigen Material (Regen, UV-Strahlung), und eignen sich daher für Innen- und Außenanwendungen. Das Messgerät selbst ist jedoch ein abnehmbares Präzisionsinstrument, das nicht für den dauerhaften Verbleib im Freien vorgesehen ist: Nach jeder Ablesung wird es aus den Platinen entnommen und im Transportkoffer aufbewahrt. Dauerhaft am Untergrund verbleiben nur die transparenten Platinen.
