G130 Messlehre

  • Maßgeschneiderte Vorrichtung, um mit 0,2 mm die Entwicklung einer Durchbiegung, das Kippen einer Mauer oder die Verformung einer Struktur in Bezug auf 2 feste Punkte zu erfassen.
  • Wird mit einer Anleitung und einem Installationsplan geliefert, die speziell entsprechend den projektspezifischen Anforderungen erstellt werden.
  • Hergestellt in Frankreich

Preis ab 900 € zzgl. MwSt. – Für eine Studie und ein individuelles Angebot: kontaktieren Sie uns.

Technische Daten

  • Auflösung
    0,1 mm entspricht 0,2 mm Bewegung
  • Art der Verfolgung
    Vertikale oder horizontale Durchbiegung, Kippen von Stützmauern, Verformung einer druckbeanspruchten Mauer
  • Verwendung
    Innen / Außen: Riss-Messlehre, Kabel und Befestigungen wetterfest und UV-beständig
  • Befestigung
    G3-Riss-Messlehre: Verklebung mit den mitgelieferten Selbstklebern oder mechanische Befestigung mit Zwischenplatte
    Verankerungspunkte des Kabels: an den Untergrund angepasste mechanische Befestigung
  • Bedingungen für die Anbringung der G3 mit Selbst­klebeband
    Verlegetemperatur: zwischen -10°C und 35°C. Wirksame Verklebung von -40°C bis +90°C
  • Länge zwischen den beiden Verankerungspunkten
    Standardmäßig von 3 m bis 15 m. Darüber hinaus ist eine Analyse durchzuführen, um die Bedingungen zu prüfen und die geeignete Lösung festzulegen
  • Maximaler Messbereich
    Ca. 35 mm (mögliche Schwankung zwischen Maximal- und Minimalmessung)

G130-Riss-Messlehre – Verfolgung von Durchbiegung, Kippbewegung und Verformungen

Die G130 ist eine einfache, präzise und robuste Lösung, um die Entwicklung einer Durchbiegung, das Kippen einer Stützmauer oder die Verformung einer druckbeanspruchten Mauer zu messen. Sie basiert auf der G3-Riss-Messlehre und einem metrologischen Invar-Kabel und gewährleistet zuverlässige Messungen, im Innen- wie im Außenbereich. Sie dient der Bauwerksüberwachung von Stützmauern, Trägern und druckbeanspruchten Wänden und eignet sich besonders für Sachverständige, Gutachter und Bauingenieure.

  • Genauigkeit auf 1/10 Millimeter
  • Anpassbare Installation: schnelle Verklebung oder mechanische Befestigung
  • Ablesung unter konstanter Spannung, die durch eine tarierte Feder gehalten wird
  • Wetter- und UV-beständig
  • Digitale Verfolgung: Anwendung saugnac.app

Die G130 stützt sich auf die G3-Riss-Messlehre, um eine zuverlässige Verfolgung der Verformungen zu bieten. Ihr Prinzip:

  • Eine G3-Riss-Messlehre, die am zu überwachenden Bauwerk befestigt ist
  • Ein metrologisches Invar-Kabel, das zwischen zwei festen Punkten gespannt ist (Ø 1,65 mm, Ausdehnungskoeffizient 4,4 × 10⁻⁷/°C zwischen 20 °C und 100 °C)
  • Eine mechanische Spannvorrichtung, die an die Kabellänge angepasst ist

Der Taster der Riss-Messlehre berührt das gespannte Kabel, wobei die Ablesungen dank einer tarierten Feder unter konstanter Spannung erfolgen.

Funktionsschema des Systems G130 mit G3-Riss-Messlehre, Invar-Kabel und tarierter Feder

Beispiel für einen Plan zur Verfolgung der Durchbiegung eines Trägers von 7,20 m Länge mit dem Befestigungssystem und der tarierten Feder (in Rot).



Dieses System kann in den folgenden 3 Konfigurationen verwendet werden:

G130 zur Überwachung einer kippenden Stützmauer G130 zur Überwachung der senkrechten Durchbiegung einer druckbeanspruchten Mauer G130 zur Überwachung der Durchbiegung eines waagrechten Trägers

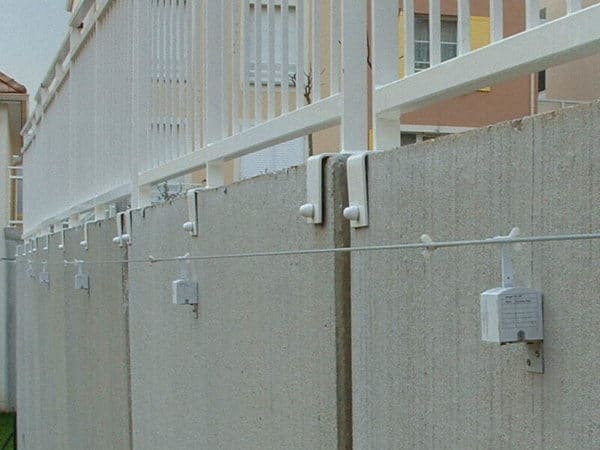

Überwachung des Kippens einer StützmauerÜberwachung der senkrechten Durchbiegung einer druckbeanspruchten MauerÜberwachung der Durchbiegung eines waagrechten Trägers

Nomenklatur

1. Instabile Struktur

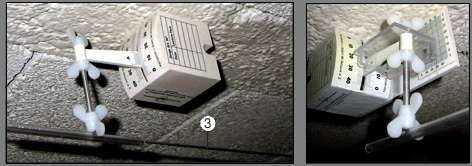

2. G3-Riss-Messlehre, die am instabilen Bauwerk befestigt ist
3. Gespanntes Kabel

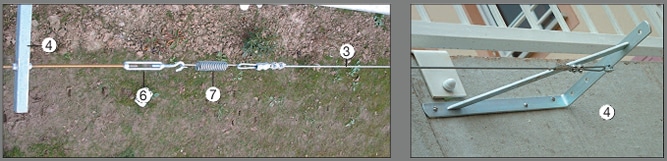

4. Feste Punkte

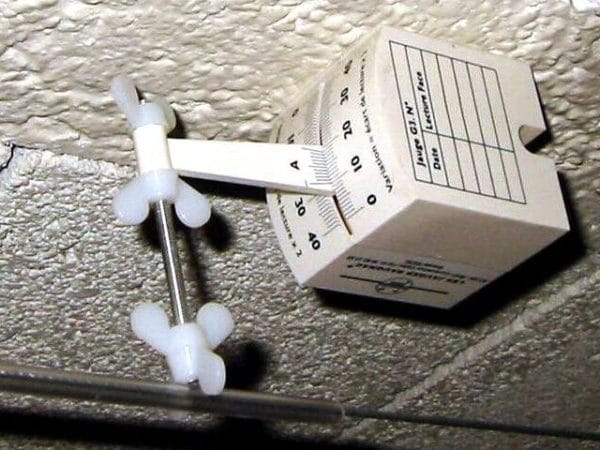

5. Taster der G3-Riss-Messlehre
6. Mechanische Vorrichtung zur Spannungseinstellung
7. Tarierte Feder

Befestigung der G130-Riss-Messlehre

Jede Installation wird maßgeschneidert je nach Verankerungspunkten, Material und Kabellänge vorbereitet.
Eine individuelle Anleitung wird mit Schemata und Spannungsempfehlungen mitgeliefert.

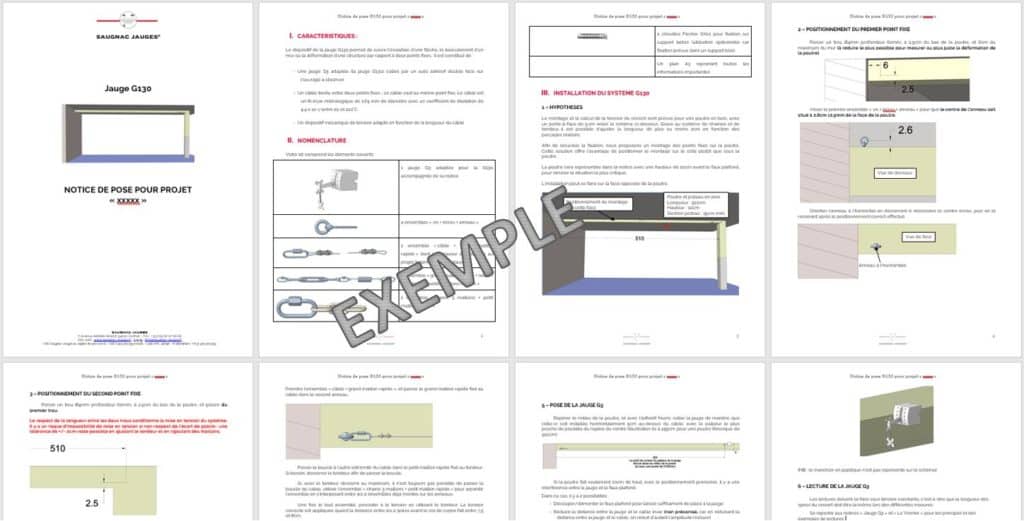

Beispiel für eine maßgeschneiderte Anleitung
Beispiel für eine maßgeschneiderte Anleitung des Systems G130

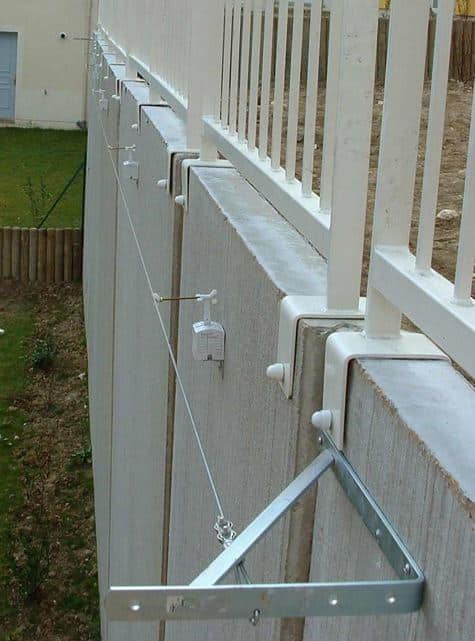

Beispiel für eine maßgeschneiderte Befestigung mit Winkel im Rahmen der Überwachung des Kippens einer Stützmauer
Maßgeschneiderte Befestigung mit Winkel zur Überwachung einer kippenden Stützmauer

Beispiel für eine Befestigung zur Verfolgung der Durchbiegung eines Trägers

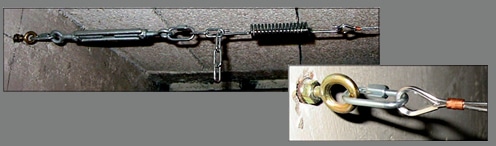

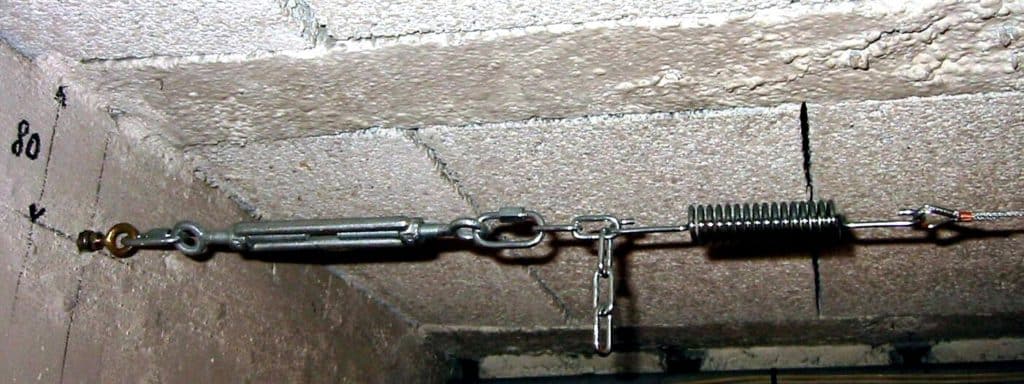

Befestigung und Spannung der G130-Vorrichtung zur Verfolgung der Durchbiegung eines Trägers

Für die Anbringung der G3-Riss-Messlehre gibt es zwei Befestigungsarten:

  • Durch Kleben: Die Befestigung erfolgt einfach und schnell durch die mitgelieferten doppelseitigen Selbstkleber.
    Damit die Klebung wirksam ist, muss der Untergrund glatt und sauber sein. Bei Bedarf, insbesondere wenn die Oberfläche nicht völlig eben ist und Unebenheiten aufweist, kann die Verklebung mit einem schnell härtenden Epoxidharzkleber in der Doppelspritze verstärkt werden. In diesem Fall ist es auch möglich, den Epoxidharzkleber direkt auf der Riss-Messlehre zu verwenden, ohne das Doppelklebeband zu benutzen.
  • Durch mechanische Befestigung: Wenn der Untergrund sehr uneben ist oder bröckelt, mit der Gefahr, dass sich die Riss-Messlehre ablöst, empfehlen wir die Verwendung einer Zwischenplatte. Diese Platte wird mechanisch mit Schlagdübeln (im Lieferumfang der Platte enthalten) am Untergrund befestigt, und die Riss-Messlehre wird auf diese Platte geklebt. Die Platte wird somit zur Aufnahmefläche.

Ablesen der G130-Riss-Messlehre

Das Ablesen erfolgt nach dem Nonius-Prinzip mit 0,1 mm. Man notiert sich den Buchstaben der abgelesenen Seite A oder B, um die Messungen mit derselben Seite im Laufe der Zeit zu vergleichen.

Die Differenz muss mit 2 multipliziert werden, um die Entwicklung der Durchbiegung auf ein Zehntel Millimeter genau zu erhalten.

Weitere Erläuterungen zur Funktionsweise finden Sie in der Anleitung der G3-Riss-Messlehre.

Gravierbausatz

Wir bieten einen zusätzlichen Gravierbausatz zur Montage an der G3-Riss-Messlehre an. Mit diesem Bausatz lassen sich die maximalen und minimalen Verformungen der Struktur grafisch aufzeichnen.

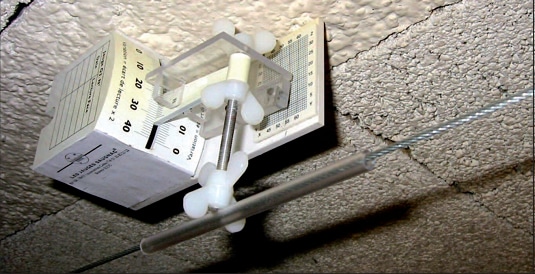

G3-Gravierbausatz zur grafischen Aufzeichnung der Verformungen am System G130

Weitere Informationen finden Sie auf der Produktseite des G3-Gravierbausatzes.

Digitale Verfolgung mit der Anwendung

Die Verfolgung erfolgt direkt mit der Anwendung saugnac.app unter Verwendung der eindeutigen Kennung, die auf der Riss-Messlehre angegeben ist.

Für eine Studie und ein individuelles Angebot: kontaktieren Sie uns.
