G20 Mechanischer Dehnungsmesser

Technische Daten des G20 Extensometers

Überblick über das G20 Extensometer

Das G20 Extensometer ist ein mechanischer Dehnungsmesser (Extensometer), mit dem der Abstand zwischen zwei meterweit entfernten Punkten mit einer Auflösung von 0,1 mm verfolgt werden kann. Es dient der Bauwerksüberwachung von Gewölben, Mauerwerk und Ingenieurbauwerken und eignet sich besonders für Sachverständige, Gutachter und Bauingenieure. Die beiden Punkte können sich in mehreren Metern Höhe befinden, die Ablesung der Messung erfolgt auf Bodenhöhe.

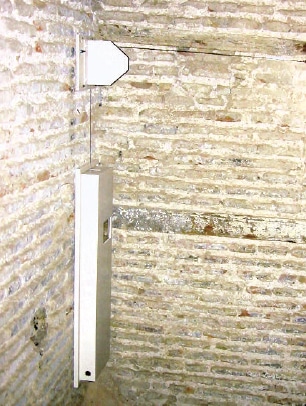

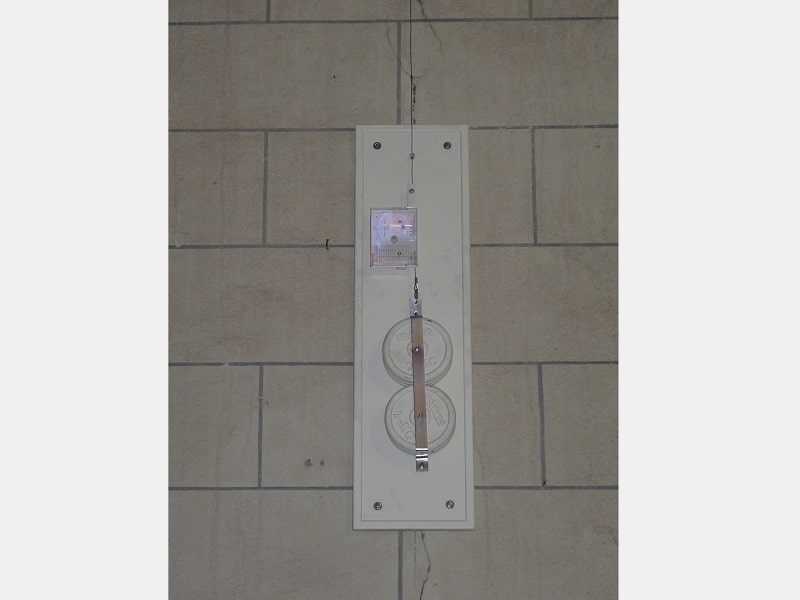

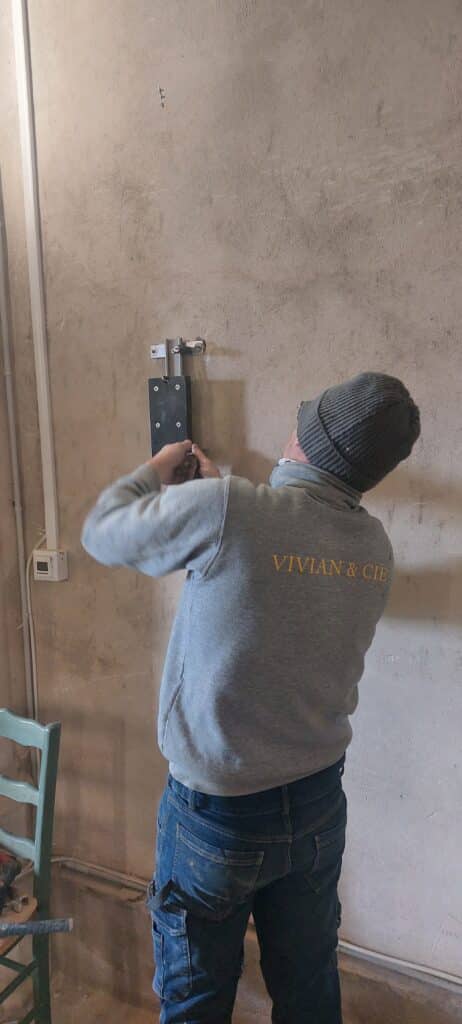

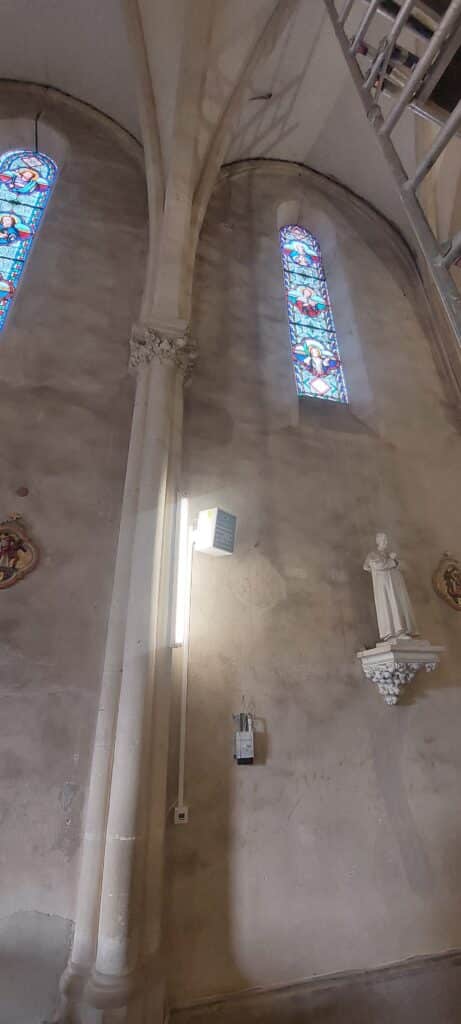

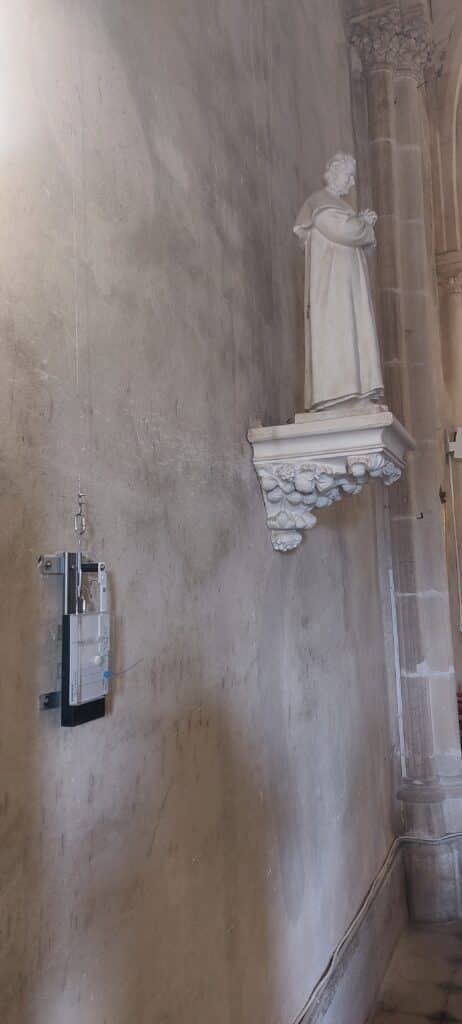

Beispiel für eine Installation durch Vivian & Cie:

Wozu dient ein Extensometer?

Der Dehnungsmesser oder Extensometer ist ein Messgerät, mit dem man den Abstand zwischen zwei Wänden, den Abstand zwischen zwei Punkten, die mehrere Meter voneinander entfernt sind, oder den „Gewölbedruck“ von Bauwerken bestimmen kann.

Wie wird ein Extensometer montiert?

Der Invar-Draht wird je nach Installationsumgebung auf die erforderliche Länge zugeschnitten und kann bei der Installation um ±15 cm justiert werden. Der Invar-Draht wird an der Wand und am Gegengewicht des G20 Extensometers befestigt. Eine kugelgelagerte Umlenkrolle wird an der anderen Wand gegenüber dem ersten Befestigungspunkt angebracht.

G20-Dehnungsmesser: Funktionsweise und Vorteile

Die Hauptvorteile des G20-Extensometers sind: Genauigkeit, Einfachheit und Zuverlässigkeit der Messungen.

Messgenauigkeit des Dehnungsmessers

Der G20-Dehnungsmesser hat eine Auflösung von 0,1 mm bei sofortiger Ablesung.

Praktisches Ablesen auf Bodenhöhe

Das Ablesen auf Bodenhöhe erleichtert die Überwachung der Abstände und macht die Errichtung von gesicherten Zugängen in großen Höhen überflüssig.

Einfache Überwachung

Die Überwachung erfolgt denkbar einfach durch das Ablesen des Nonius (Auflösung 0,1 mm) sowie dank der Aufzeichnung der minimalen und maximalen Werte mit einer Auflösung von 0,5 mm.

Zuverlässigkeit des Systems

Die Verwendung von Invar-Kabeln eliminiert die Auswirkungen thermischer Ausdehnung. Zudem sorgt ein Gegengewichtssystem für eine konstante Spannung, sodass das Extensometer ausschließlich den Abstand misst und nicht von anderen mechanischen Einflüssen beeinträchtigt wird.

Sicherung der Ausrüstung

Das optional erhältliche, abschließbare Schutzgehäuse schützt das Gerät, ohne die Ablesbarkeit zu beeinträchtigen, da der Deckel transparent ist.

Verfolgung über die Saugnac-App

Dank der Identifikation der Messlehre per QR-Code können die Messwerte bequem über die Saugnac-App verfolgt werden.

Wartungsfrei

Das robuste mechanische System des Extensometers gewährleistet eine optimale Langlebigkeit ohne Wartungsbedarf.

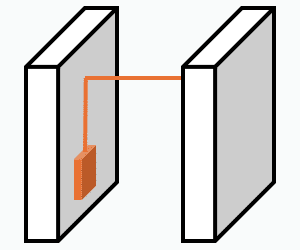

Abstandsüberwachung von zwei gegenüberliegenden Punkten

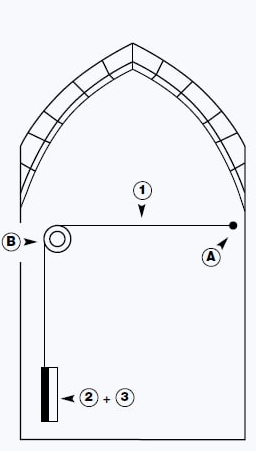

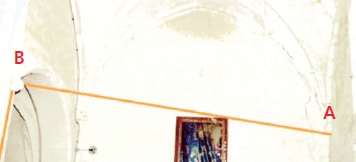

Das G20 Extensometer misst die Abstandsänderung zwischen zwei Punkten (A und B) in einer Entfernung von D Metern.

Punkt (A) ist ein Ring mit Befestigung.

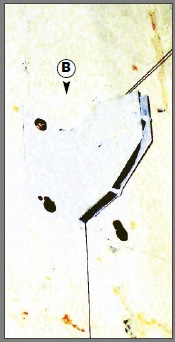

Punkt (B) ist ein Kugellager, das an einem Winkel befestigt ist und den Invar-Draht senkrecht zur Station zurückführt.

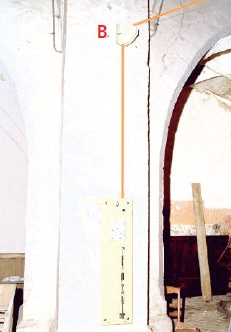

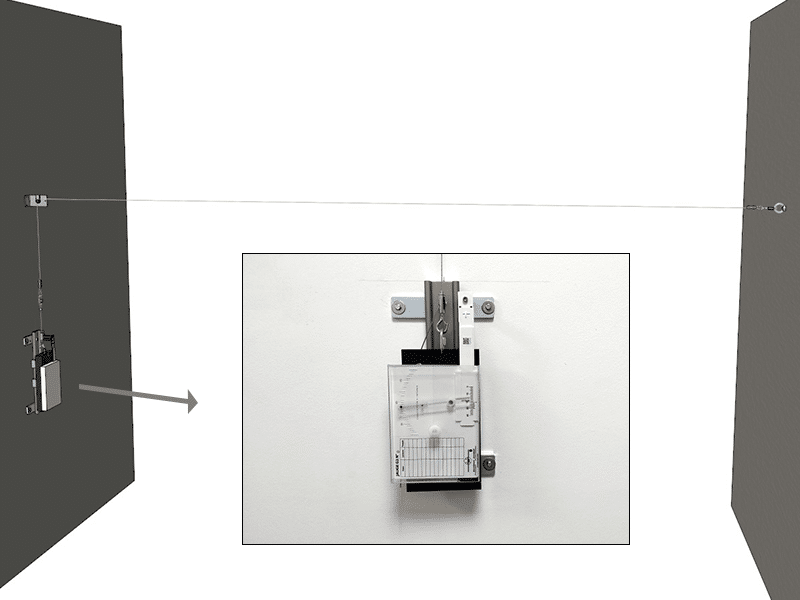

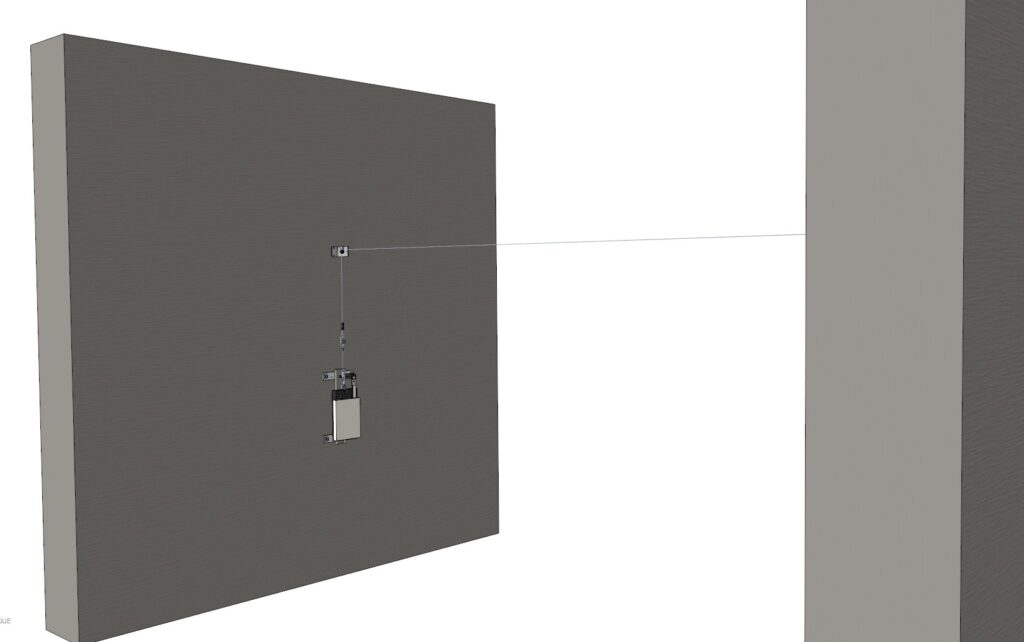

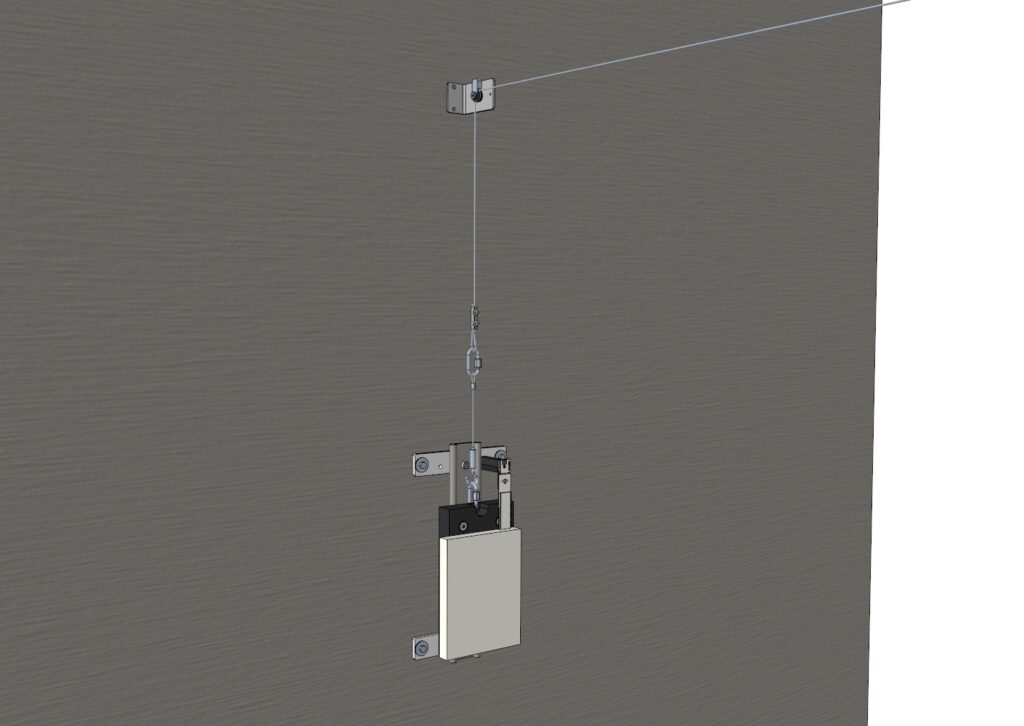

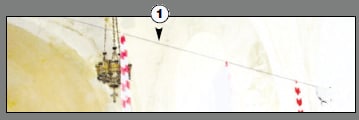

Ein Invar-Draht (1) ist einerseits am Punkt (A) und andererseits am Gegengewicht der Station (2) befestigt. Zwischen seinen beiden Enden läuft der Invar-Draht über eine kugelgelagerte Umlenkrolle (B), die senkrecht über der Station an der Wand montiert ist. Das Gegengewichtssystem sorgt für eine konstante Spannung im System, wodurch sichergestellt wird, dass die Messlehre allein den Abstand zwischen den Punkten (A) und (B) misst.

Das Extensometer wird auf Augenhöhe befestigt, sodass die Ablesung auf Bodenhöhe erfolgen kann. Optional kann ein Gehäuse (3) hinzugefügt werden, um die Messlehre bei Bedarf zu schützen.

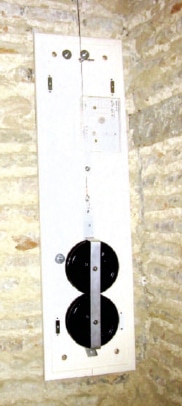

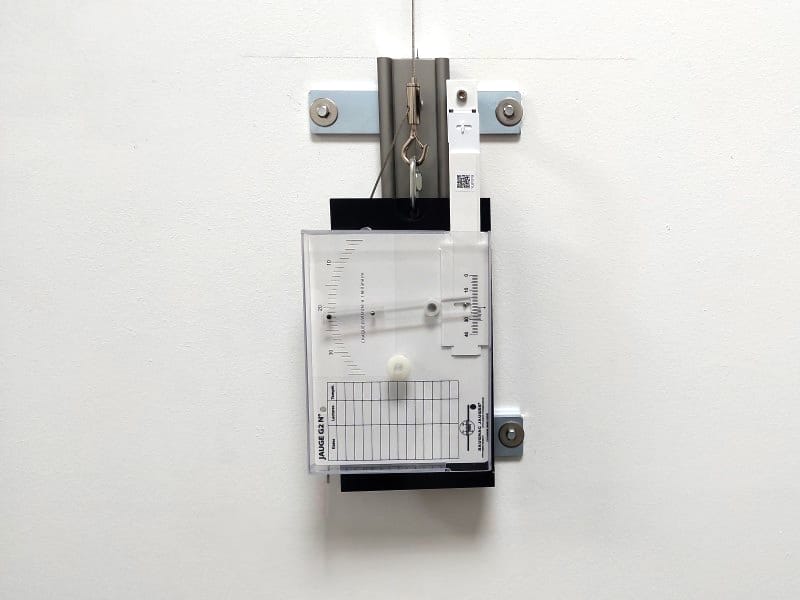

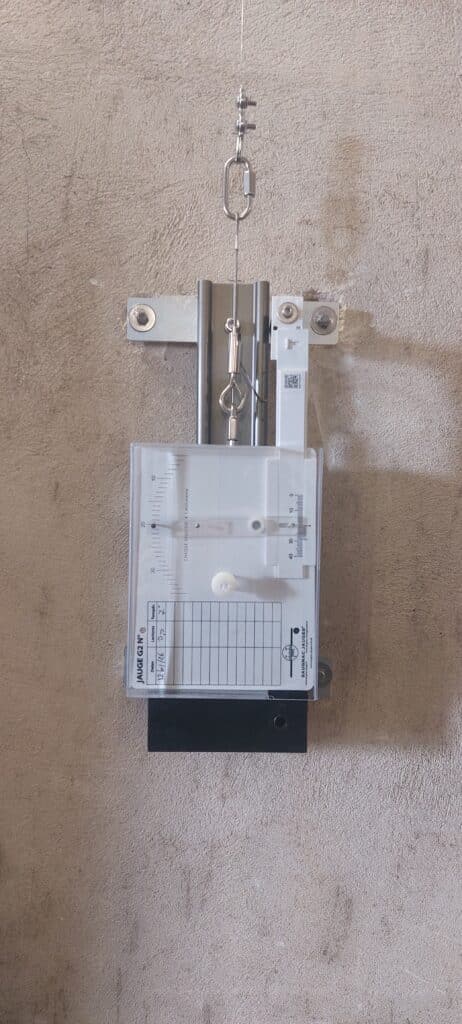

Die Messlehre ist an einem Gegengewicht befestigt, das auf einer Führungsschiene positioniert ist. Der bewegliche Arm der Messlehre ist auf ein Gehäuse geklebt, das fest mit der Wand verbunden ist. Jede Veränderung des Abstands zwischen den Punkten A und B führt zu einer Bewegung des Gegengewichts und damit zur Verschiebung des beweglichen Arms der Messlehre.

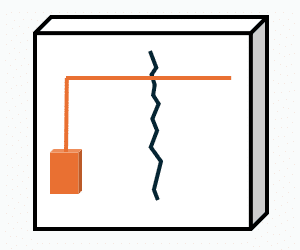

Abstandsüberwachung zwischen zwei Punkten in derselben Ebene

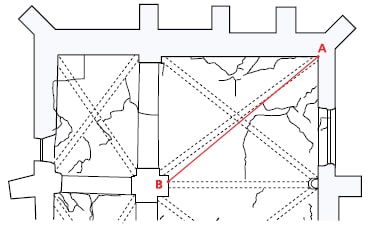

Der G20-Dehnungsmesser kann auch zur Abstandsmessung zwischen zwei Punkten in einer Ebene verwendet werden.

So kann z. B. der Abstand zwischen zwei Punkten an einer Wand überwacht werden, auch wenn diese mehrere Meter voneinander entfernt sind.

In dieser Konfiguration wird ein spezieller optionaler Schraubensatz mitgeliefert, um eine geeignete Installation in einer Ebene zu gewährleisten.

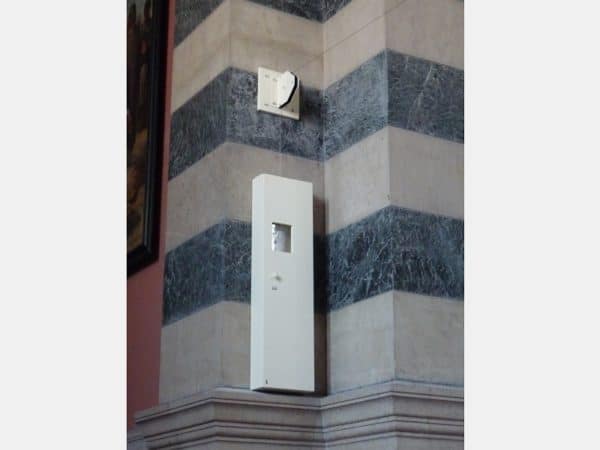

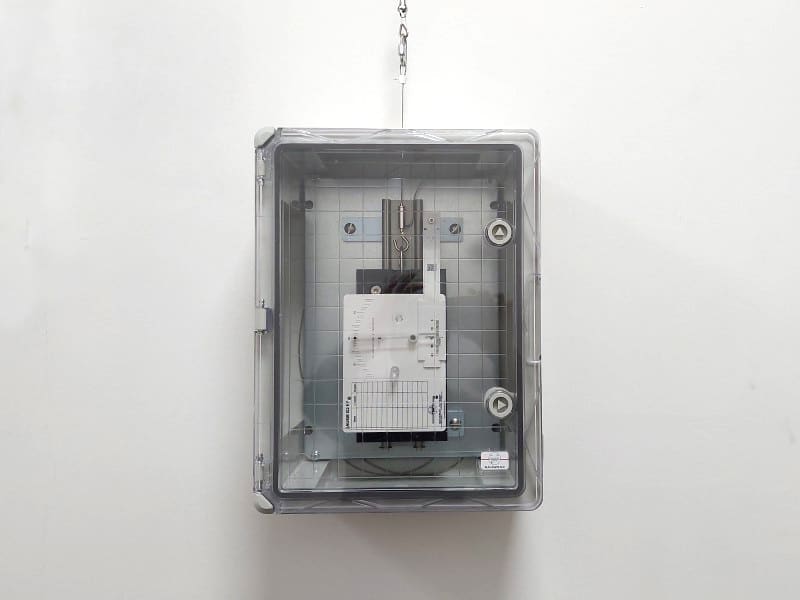

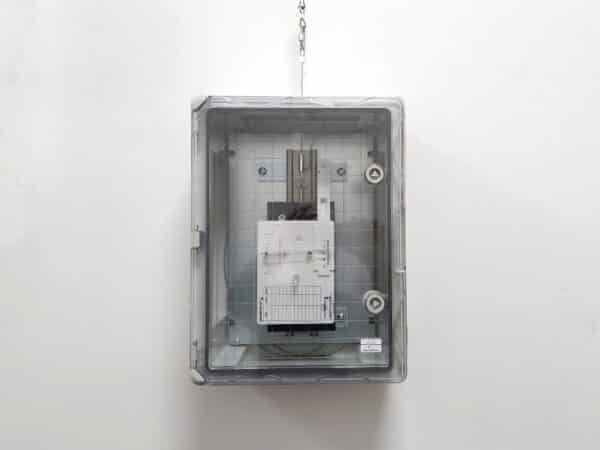

Schutzabdeckung

Ein optional erhältliches Schutzgehäuse bietet zusätzlichen Schutz für das G20 Extensometer.

Für eine sichere Verriegelung wird ein passender Schlüssel mitgeliefert.

Dank des transparenten Deckels kann der Messwert problemlos abgelesen werden, ohne das Gehäuse öffnen zu müssen.

Aufzeichnung der Minimal- und Maximalwerte des Extensometers: Funktionsprinzip

Das G20 Extensometer basiert auf der G2-Messlehre und ermöglicht somit die Aufzeichnung der Minimal- und Maximalwerte.

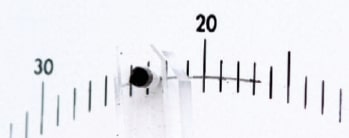

Bei seiner Bewegung zieht der bewegliche Arm einen Trägerarm mit, an dessen Ende sich eine Mine befindet, die durch eine Polycarbonatlamelle unter Druck gehalten wird. Die Spur der Mine entspricht dem Dreifachen der Bewegung des Nonius.

Sie zeichnet mit einer Linie den Verlauf des gemessenen Phänomens nach und ermöglicht es, den maximalen und den minimalen Wert visuell zu erkennen.

Die Skala ist in Millimetern unterteilt. Es ist möglich, den minimalen und maximalen Messwert mit einer Auflösung von 0,5 mm abzulesen.

Messverfolgung mit der Saugnac-App

Die Webanwendung Saugnac ist völlig kostenlos und ohne jegliche Einschränkungen nutzbar. Sie ist sowohl auf dem PC als auch auf dem Smartphone unter https://saugnac.app/ verfügbar.

Die App bietet zahlreiche Funktionen zur optimalen Überwachung Ihrer Extensometer, darunter:

• Erfassung und Speicherung von Momentanwerten sowie Minimal- und Maximalwerten
• Echtzeit-Zusammenarbeit mit mehreren Nutzern an einem Extensometer
• Individuelle Warnschwellen
• Datenexport im Excel-Format für eine detaillierte Analyse
• Automatische Diagrammerstellung für eine klare Visualisierung der Messergebnisse
• Einfaches Teilen von Daten, auch mit externen Personen ohne Konto

All diese Funktionen stehen Ihnen auf allen kompatiblen PCs und Smartphones zur Verfügung.
