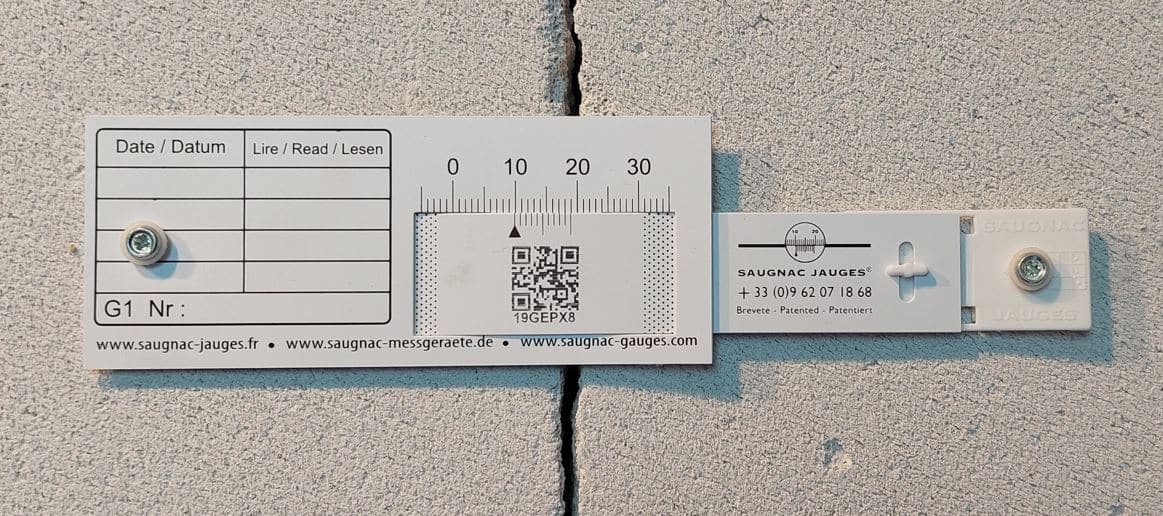

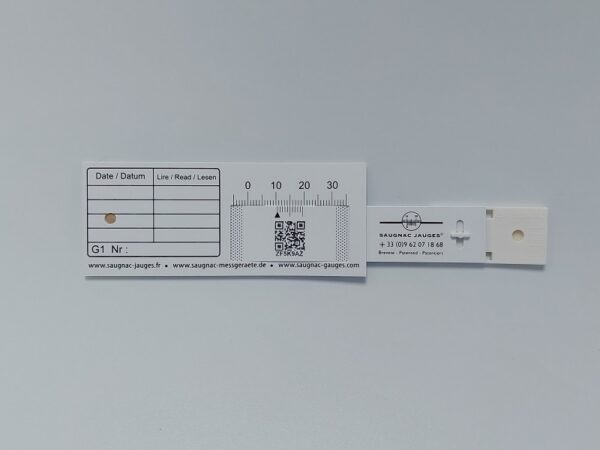

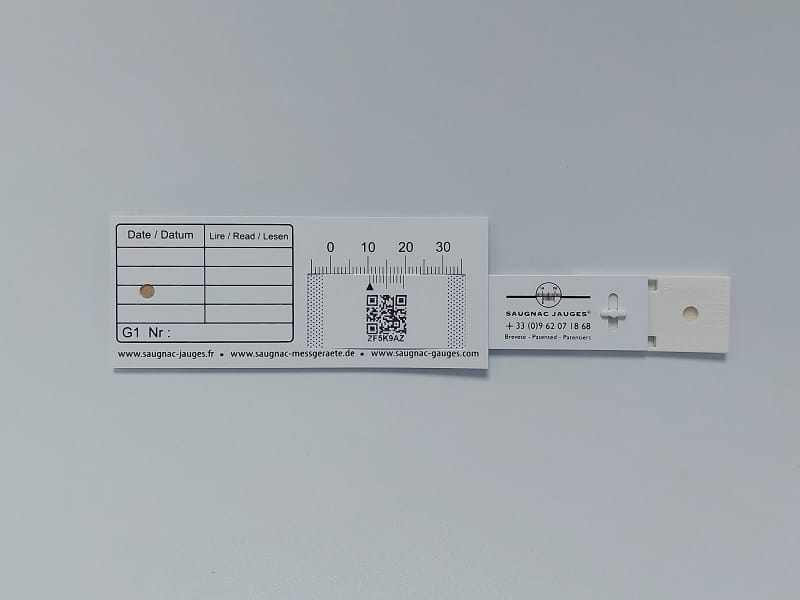

G1-Riss-Messlehre

125,80 Netto pro Schachtel zu je 10 Einheiten

  • Für Risse im Innen- und Außenbereich
  • Ablesen des Risses mit einer Auflösung von 1/10 mm
    Noch einfacher abzulesen: die G1+ Rissmonitor oder das digital ablesbare E1-RissMessgerät
  • Automatisches Ablesen und Verwalten von Messungen mit der Saugnac App
  • Einfache Befestigung mit mitgelieferten Selbstklebern oder Möglichkeit der mechanischen Befestigung
  • Befestigung in einem Winkel mit der mitgelieferten knickbaren Lasche möglich

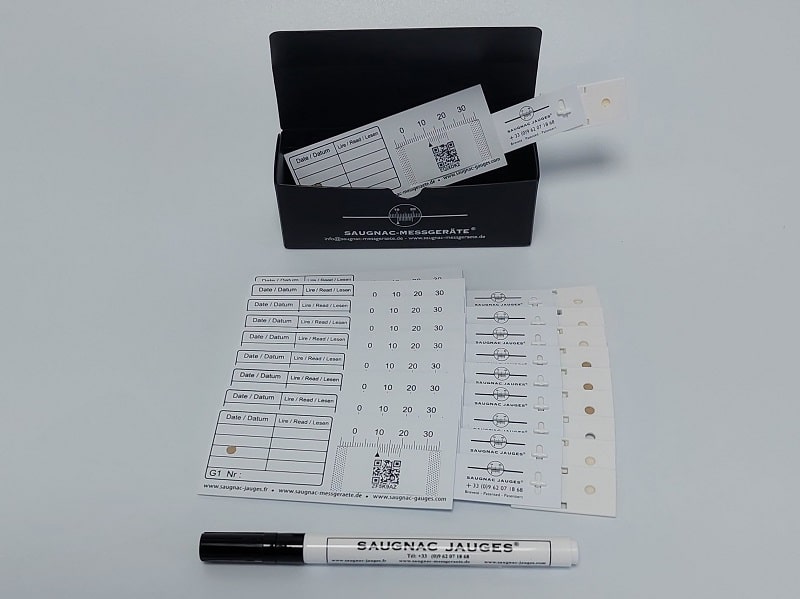

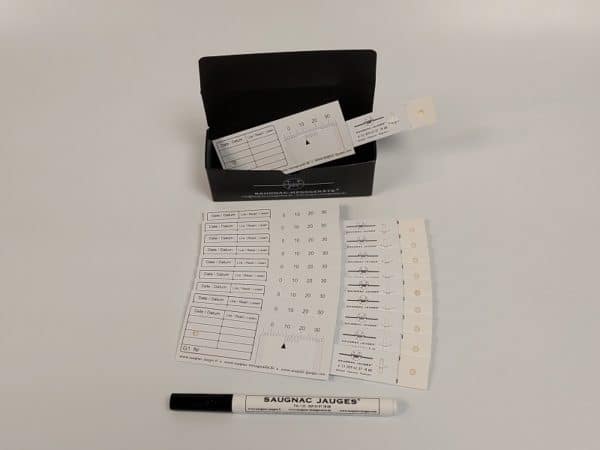

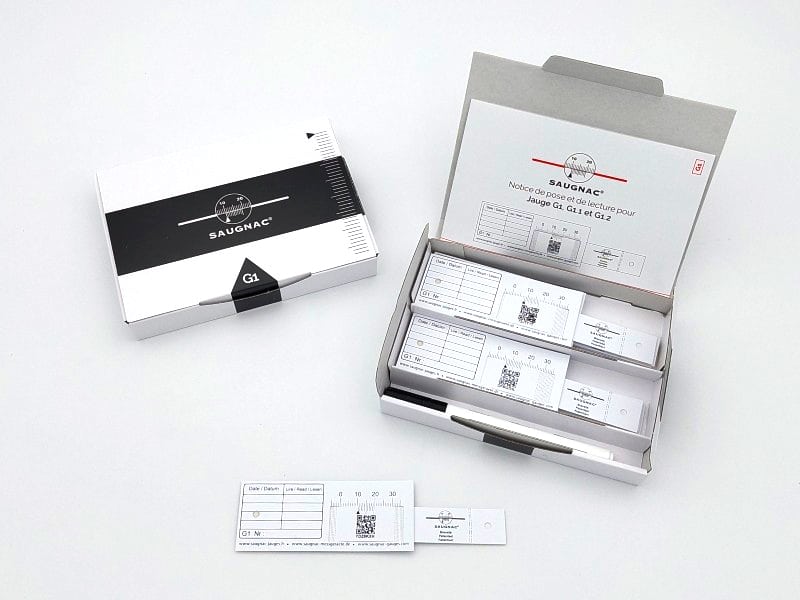

  • Lieferung in einer Schachtel mit 10 Riss-Messlehren, 1 Stift und einer Gebrauchsanweisung
    Hergestellt in Frankreich

Technische Daten

  • Auflösung
    0,1 mm
  • Art der Verfolgung
    Verfolgung der Entwicklung auf 1 Achse
  • Art des Risses

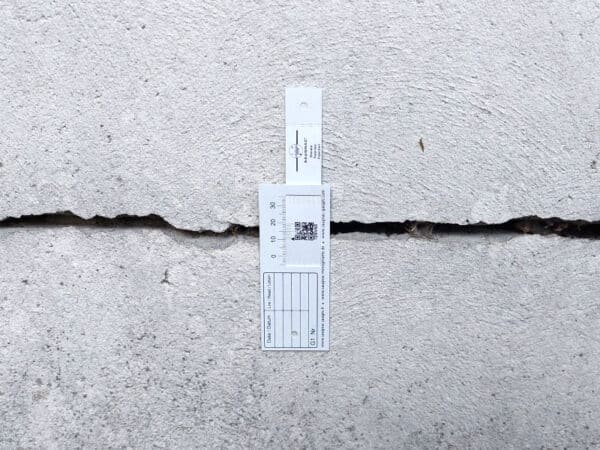

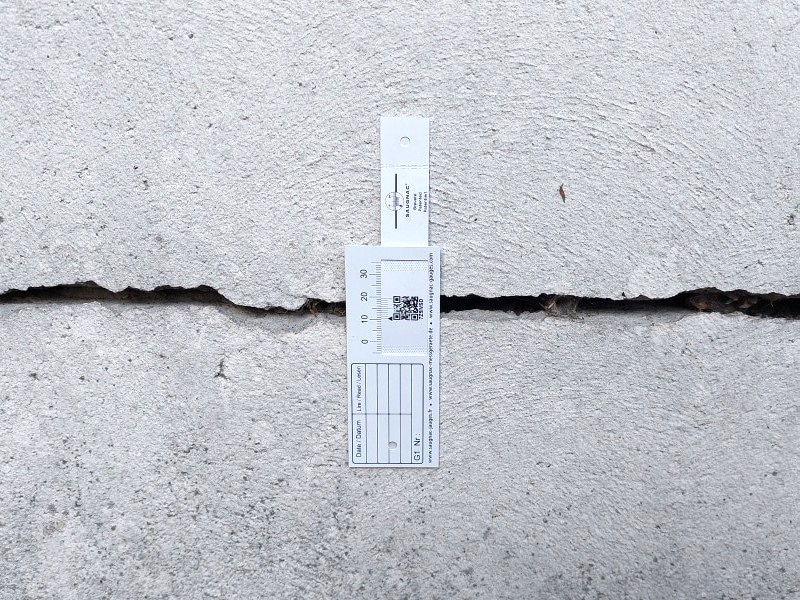

    Vertikale, horizontale und Eckrisse mit der knickbaren Lasche
  • Verwendung
    Innen / Außen: wetterfest und UV-beständig
  • Befestigung
    Verklebung mit den mitgelieferten Selbstklebern oder mechanische Befestigung mit Schlagdübeln (separat erhältlich)
  • Bedingungen für die Anbringung mit Selbstklebeband
    Verlegetemperatur: 0°C bis 35°C (-10°C zulässig*). Wirksame Verklebung von -40°C bis +90°C
    *vorhandene Klebestreifen an Lehre und Lasche einige Sekunden in der Hand erwärmen.
  • Abmessungen
    160 mm x 40 mm x 3 mm (Dicke der Platine = 0,7 mm, Dicke der Zuglasche 0,5mm)
  • Messbereich
    Ca. 20 mm (mögliche Schwankung zwischen Maximal und Minimalmessung)
  • Gewicht
    4 g
  • Material
    Kalandriertes Schlagzäh-PVC mit UV- Schutz
  • Ausdehnungs-koeffizient
    7.10-5 m/m/°C

Wie wird die Riss-Messlehre befestigt?

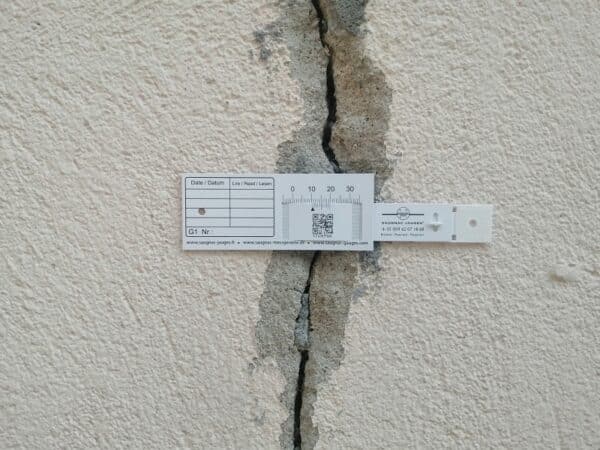

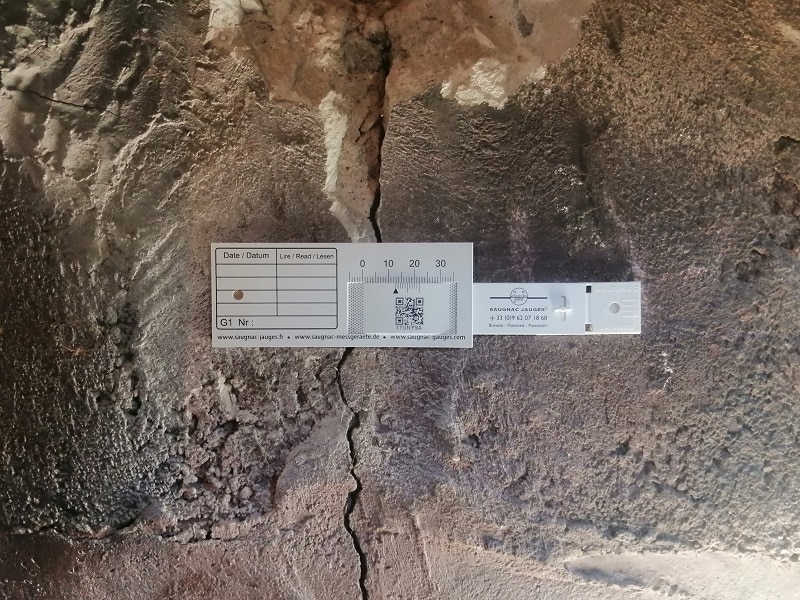

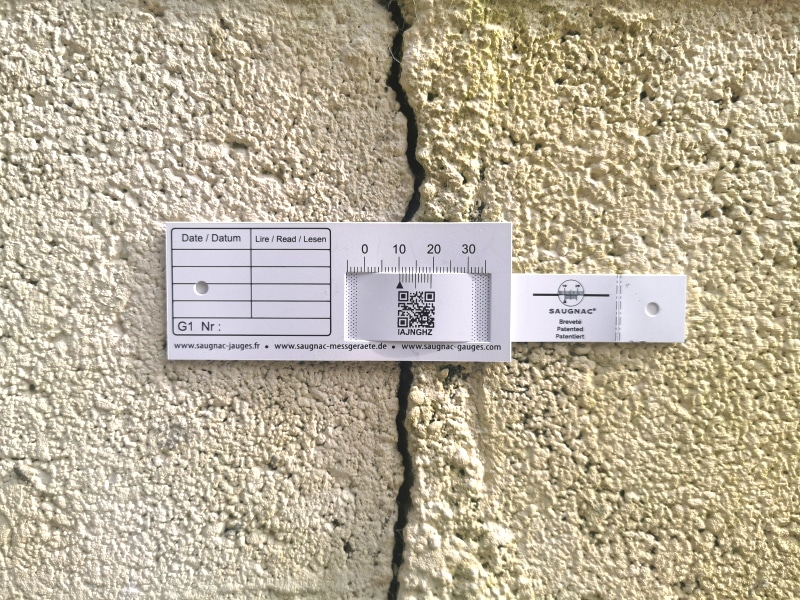

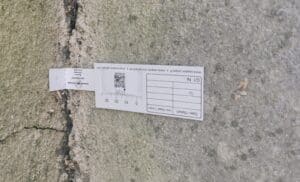

Um die Rissentwicklung möglichst effizient zu messen, wird die Riss-Messlehre in der Regel an der Stelle befestigt, an der der Riss am breitesten ist, oder in der Mitte des Risses. Die G1-Riss-Messlehre ist aus einem Material gefertigt, das flexibel genug ist, um sich an unregelmäßige, konvexe oder konkave Oberflächen anzupassen und deren Bewegung zu folgen.

Es gibt zwei Befestigungsarten:

  • Durch Verklebung: Die Befestigung erfolgt einfach und schnell durch die mitgelieferten doppelseitigen Selbstklebebänder. Der Untergrund muss in gutem Zustand sein (er darf nicht bröckeln), er muss relativ glatt sein, damit der kleber auf der gesamten Fläche haftet, er muss sauber sein (staub- und fettfrei) und schließlich muss er trocken sein.
    Bei Bedarf, insbesondere wenn die Oberfläche nicht völlig eben ist und Unebenheiten aufweist, kann die Verklebung mit einem schnell härtenden Epoxidkleber in Biseringue verstärkt werden.
  • Durch mechanische Befestigung: Die Riss-Messlehren der Familie G1 werden mit zwei Löchern mit einem Durchmesser von 4 mm geliefert. Diese Löcher erleichtern die mechanische Befestigung mit Schlagdübeln. Der Durchmesser von 4 mm ermöglicht es, das Loch sehr einfach in jeden beliebigen Untergrund zu bohren.
    Schraube + Dübel = Ø 4 mm: Sie brauchen also nur zwei Löcher mit Ø 4 mm zu bohren, die Schraube + den Dübel in das Loch der Lehre und der Klappleiste zu setzen und mit einem leichten Hammerschlag zu befestigen.
    Bei schwierigen Untergründen (bröckelnder, staubiger, unebener, feuchter Untergrund) empfehlen wir eine Befestigung mit Schlagdübeln, um ein Ablösen zu verhindern. Es werden Packungen mit 50 Schlagdübeln angeboten oder ein komplettes, gebrauchsfertiges Schlagdübel-Set mit einem 4-mm-Bohrer, einem Schraubendreher und 40 Schlagdübeln.

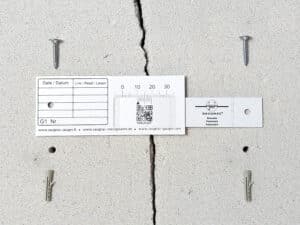

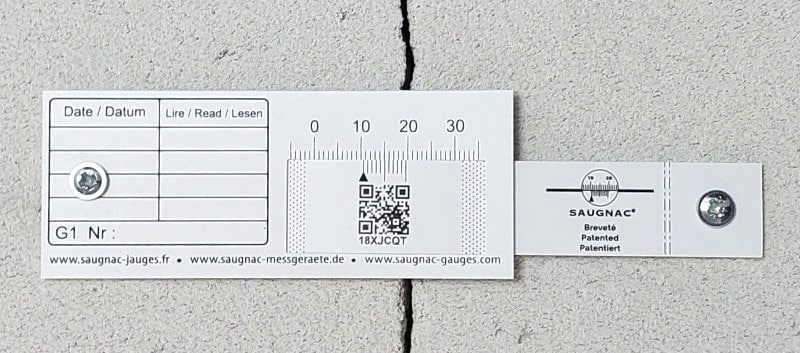

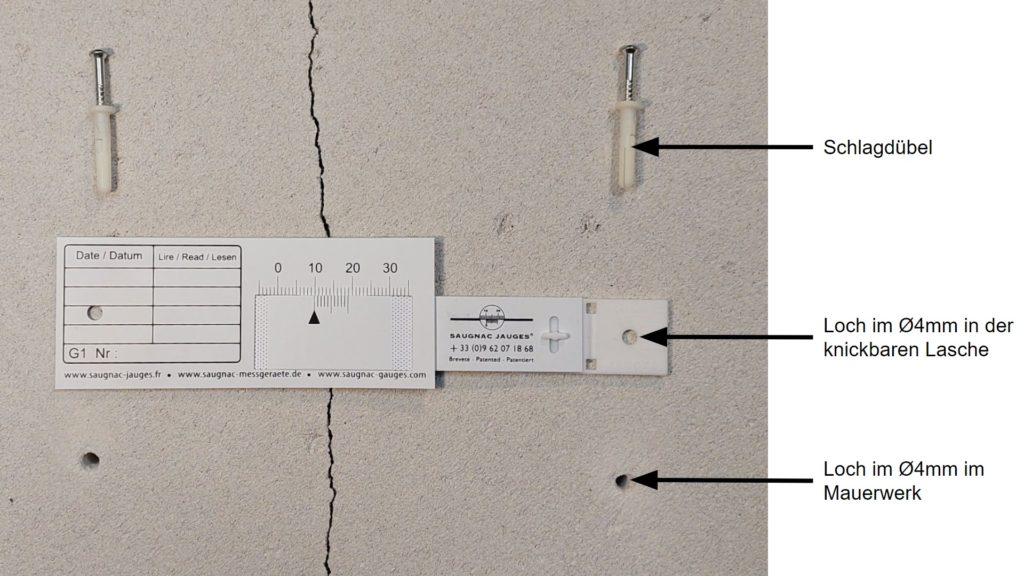

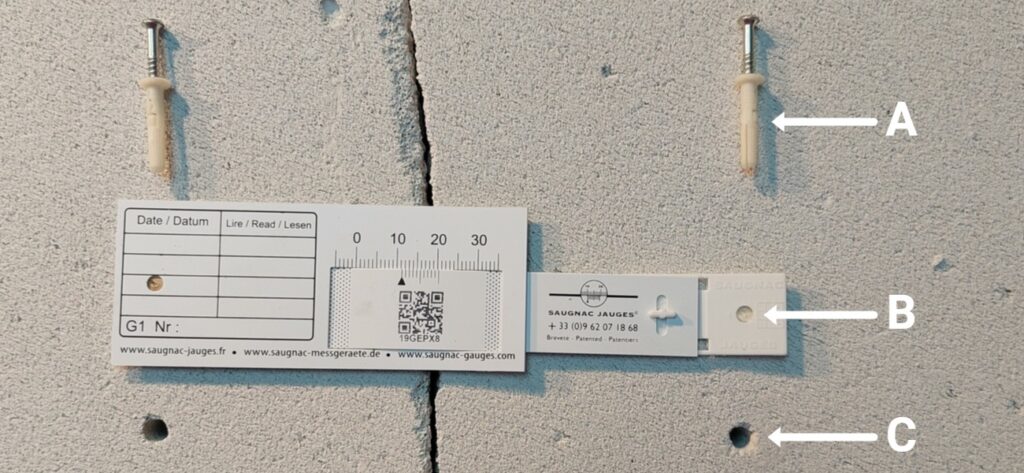

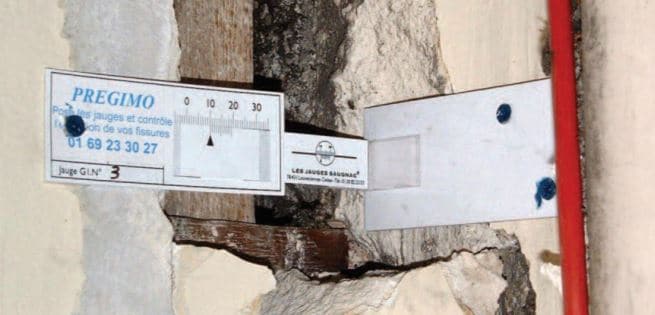

G1 Rissmonitor mit Schlagdubel G1-Riss-Messlehre mit Schlagdübel aufgestellt

A: Schlagdübel
B: Loch im ∅4 in der kinckbaren Lasche
C: Loch im ∅4 in der Mauerwerk

Tipps zum Anbringen

Positionieren Sie das Noniusdreieck idealerweise zwischen 10 und 11, wobei die beiden gesprenkelten Streifen rechts und links erscheinen. Das Ziel ist es, den Zug zu zentrieren. Versuchen Sie auf keinen Fall, das Noniusdreieck auf der 0 zu positionieren. Das ist unnötig und sehr schwer zu erreichen. Das Prinzip besteht nämlich darin, die Differenz zwischen zwei Messungen zu messen: Egal, wie hoch der Wert der ersten Messung ist, er ist der Punkt 0.

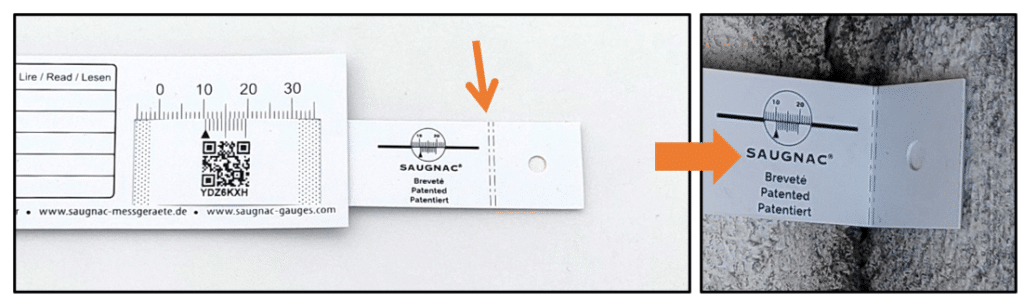

Positionieren Sie den Stift der knickbaren Lasche, um jede störende Bewegung zu absorbieren.
Dieses patentierte System verhindert, dass das Messgerät durch das Blockieren der Zuglasche belastet wird, falls es auch eine Bewegung auf der Y-Achse gibt.
Hierfür muss eine G6-Riss-Messlehre verwendet werden, das die Bewegung in zwei Achsen der Ebene misst.

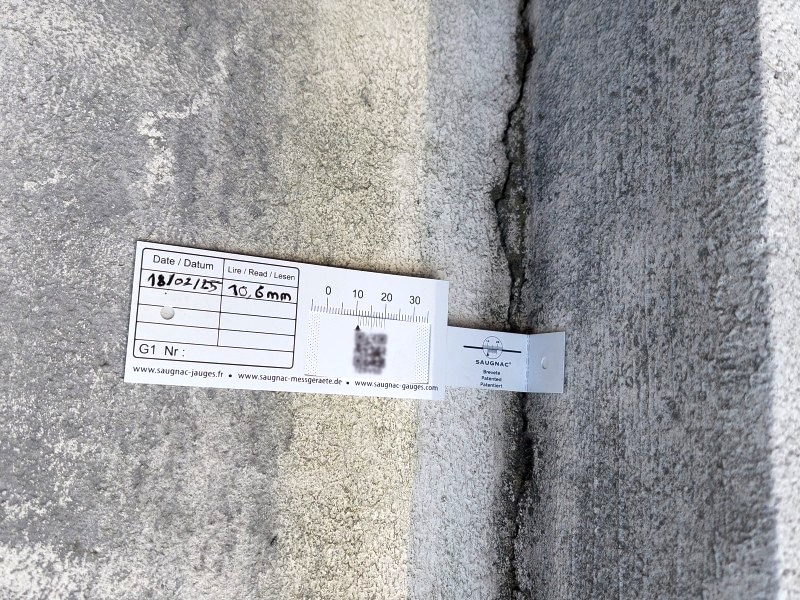

Wie misst man Risse im Winkel?

Die Saugnac Messgeräte der G1-Familie werden mit einer knickbaren Lasche geliefert, die eine Befestigung im Winkel ermöglicht.

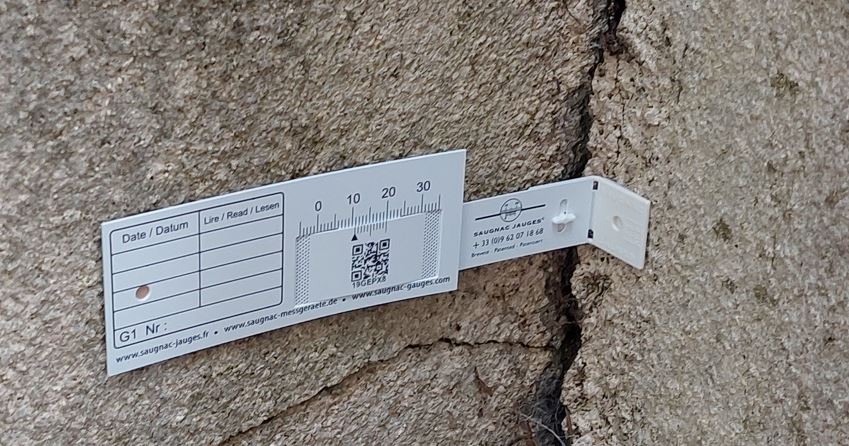

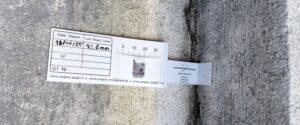

G1-Riss-Messlehre im Winkel aufgestellt Der Innenwinkel beträgt 90°. Befestigung einer G1-Riss-Messlehre mit knickbarer Lasche
rissmonitor für Winkelrisse Die Innenkante weist Unregelmäßigkeiten auf. Befestigung einer G1-Riss-Messlehre mit knickbarer Lasche und einer Zwischenplatte (wird zusätzlich verkauft)

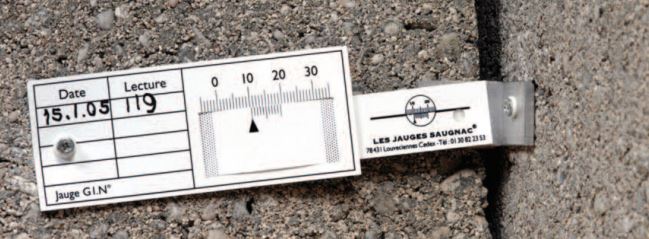

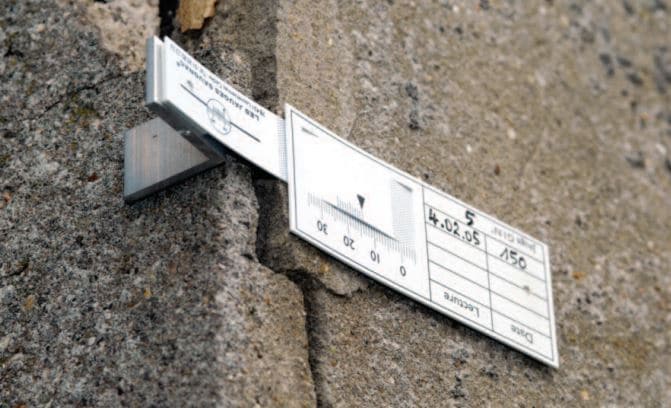

rissmonitor mit Aluminiumwinkel

Befestigung einer G1-Riss-Messlehre in einem senkrechten Innenwinkel mit einem Aluminiumwinkelprofil, das mittels Schlagdübel befestigt wurde

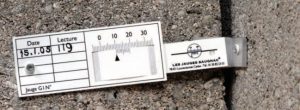

rissmonitor mit Aluminiumwinkel

Befestigung einer G1-Riss-Messlehre an einer Hauskante mittels Aluminiumwinkelprofil

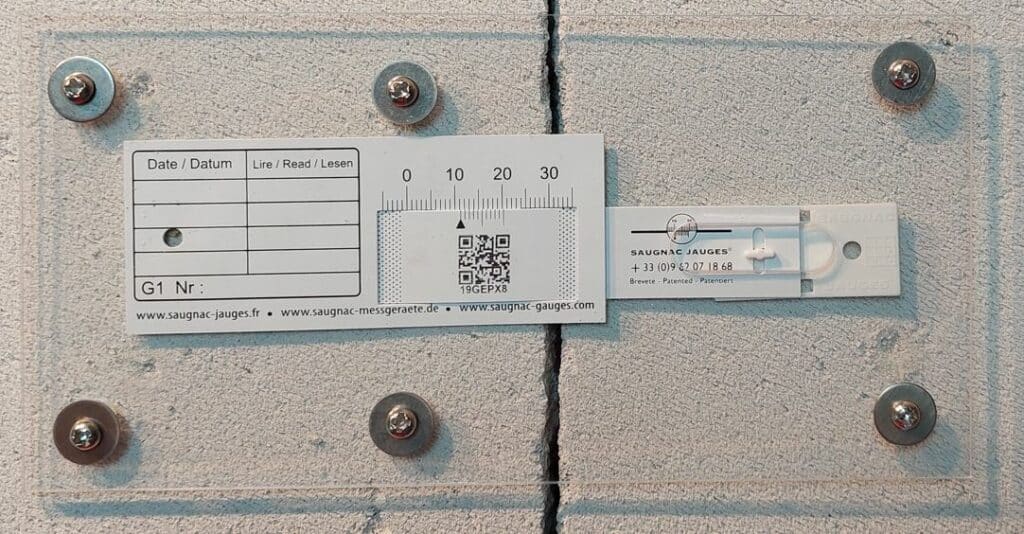

Warum und wie ist die Riss-Messlehre zu schützen?

Schutz G1 Rissmonitor Saugnac Wir empfehlen, die an öffentlichen Orten angebrachten Lehren zu schützen: Schule, Geschäft, Straße…. mit dem Schutz zu schützen. Der Schutz wird mit Schlagdübeln befestigt.

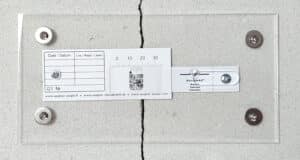

An Orten mit viel Publikumsverkehr und einem hohen Beschädigungsrisiko kann das abnehmbare E1-Riss-Messgerät mit transparenten Platinen verwendet werden. Nach der Messung verbleiben nur die Platinen auf dem Untergrund, wodurch eine mögliche Beschädigung verhindert wird.



Wie wird der Rissmonitor abgelesen?

Die obere Teilung ist in mm eingeteilt und geht von 0 bis 30: dies ist die Messskala.

Die untere Teilung ist beweglich: dies ist der Nonius im 1/10 mm Abstand (10 Teilungen des Nonius entsprechen 9 mm auf der Messskala).

Ablesen eines Messergebnisses mit Dezimalzahl
a) Ablesen der mm:
Die Markierung des Nonius befindet sich zwischen zwei Einteilungen der Messskala. Beispiel: zwischen 13 und 14.
Die Anzahl der mm entspricht der Einteilung links von der Markierung   des Nonius: 13 mm im konkreten Fall.
b) Ablesen der Dezimalzahl:
Suchen Sie nach einem Strich des Nonius, der genau gegenüber einem Strich der Messskala liegt. In dem Beispiel liegt die Einteilung 8 des Nonius genau gegenüber der Einteilung 21 der Messskala. Das bedeutet, dass als Dezimalzahm 8/10 mm abgelesen werden.
Somit liest man 13,8 mm.

Laden Sie die Saugnac.app herunter, um Ihre Messungen zu verfolgen

Die Saugnac-Web-App ist völlig kostenlos, ohne jegliche Einschränkungen, und kann auf Ihrem PC oder Smartphone unter https://saugnac.app heruntergeladen werden. Sie ermöglicht :

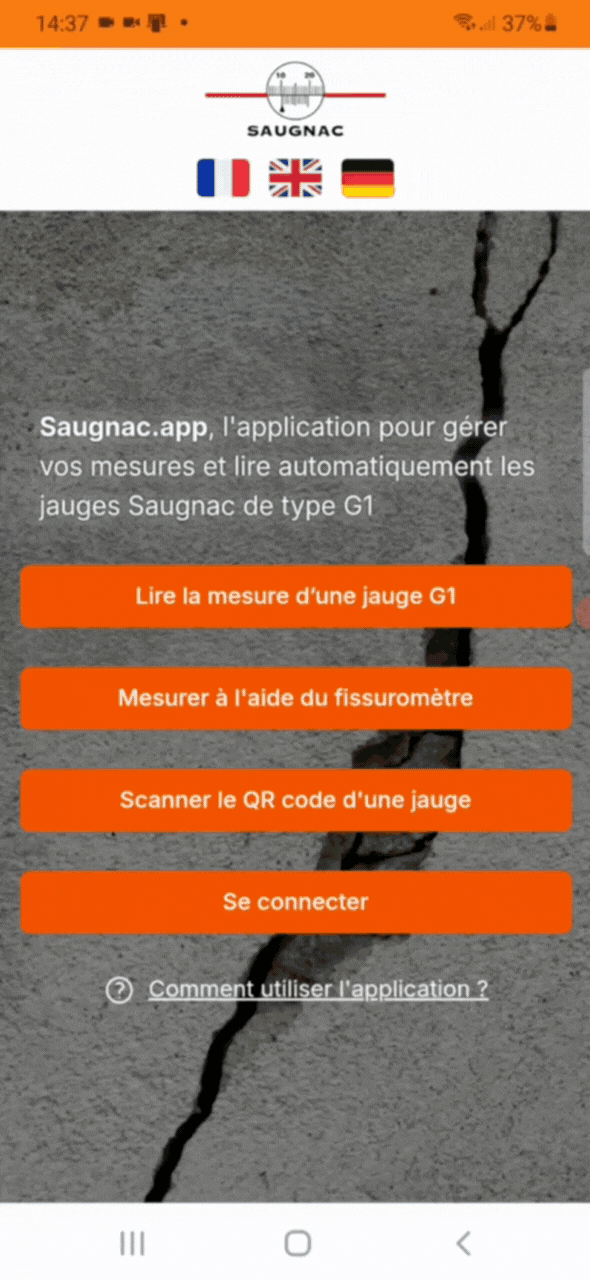

Saugnac-Anwendung zur Verfolgung von Rissen

Eindeutige Identifizierung der Riss-Messlehren durch QR Code
Automatische Ablesung der Messungen der G1, G1.1 und G1.2 Riss-messlehren
– Speicherung Sie die Messungen in Ihrem Kundenbereich
– Abrufen von Temperatur und Luftfeuchtigkeit durch Geolokalisierung
– Berechnungen Sie die Messungen mit der temperaturabhängigen Ausdehnung
– Gemeinsames Arbeiten an einer Lehre durch mehrere Personen
– Verwalten von Warnschwellen
– Ordnen der Riss-Messlehren nach Orten und Lokalisierung auf einer Karte
– Herunterladen der Daten im Excel-Format
– Automatische Anzeige von Diagrammen
– Teilen der Daten mit anderen Personen ohne Konto
– Zugriff auf die App von Ihrem PC oder Smartphone aus
– Hinzufügen von Messungen ohne Verbindung im Offline-Modus

Hier finden Sie alle Erklärungen zur Funktionsweise der App

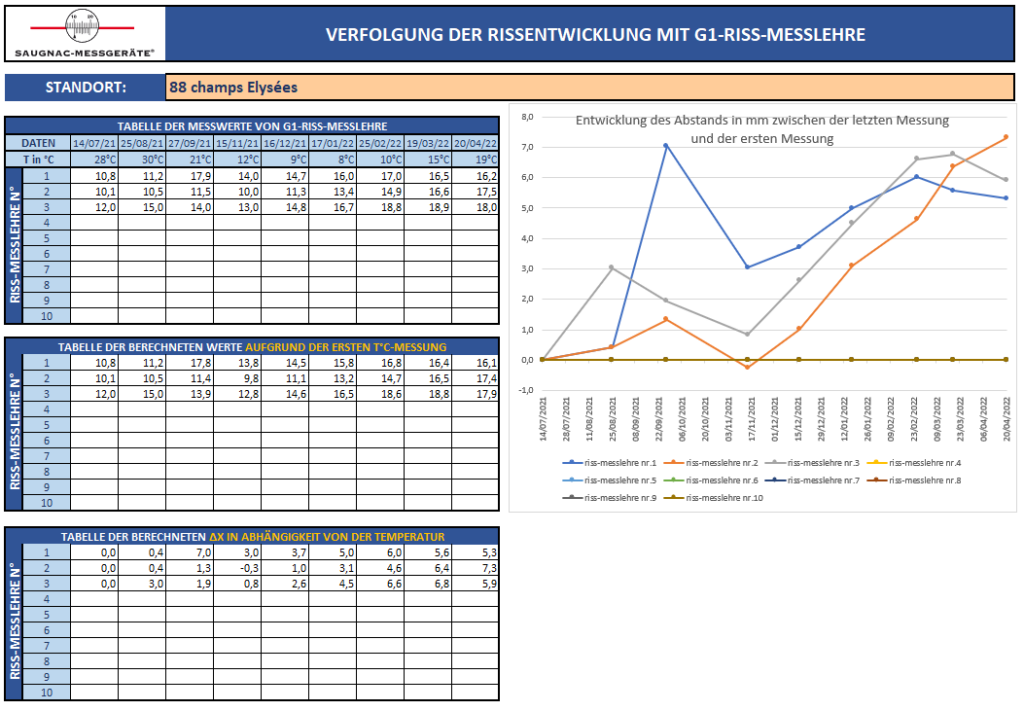

Excel-Tracking-Datei herunterladen

Um die Verfolgung der Rissentwicklung zu erleichtern, können Sie die Excel-Datei zur Verfolgung der G1-Messungen herunterladen

Diese Excel-Datei ist sehr einfach zu verwenden: Sie brauchen nur ein Blatt für jeden beobachteten Standort oder jede Baustelle zu duplizieren, mit der Möglichkeit, bis zu 10 Messgeräte zu verfolgen.
Diese Datei berücksichtigt den Ausdehnungskoeffizienten des Messgerätekörpers und der knickbaren Lasche, indem sie jede abgelesene Messung mit der Temperatur im Vergleich zur Ausgangstemperatur der 1. Messung anpasst. Wenn Sie die Temperatur nicht abgelesen haben, geben Sie sie einfach nicht an, damit der Ausdehnungskoeffizient nicht berücksichtigt wird.

Beachten Sie, dass der Einfluss des Ausdehnungskoeffizienten auf die Messung des G1-Messgeräts sehr gering ist (etwa 9 Mikrometer alle 1 °C).
