Glasdickenmessgerät – Einfach- und Doppelverglasung

Technische Daten

Wissenswertes zur Funktionsweise des manuellen Glasdickenmessgeräts

Das Prinzip des manuellen Glasdickenmessgeräts ist einfach, und die Lösung ist deutlich kostengünstiger als eine elektronische Ausführung.

Wie verwendet man ein manuelles Glasdickenmessgerät?

Das sehr wirksame manuelle Glasdickenmessgerät von Saugnac misst mit hoher Genauigkeit:

• die Dicke von Einfachverglasungen;
• die Dicke von Verbundglas;
• die Dicke des Scheibenzwischenraums von Isolierverglasungen.

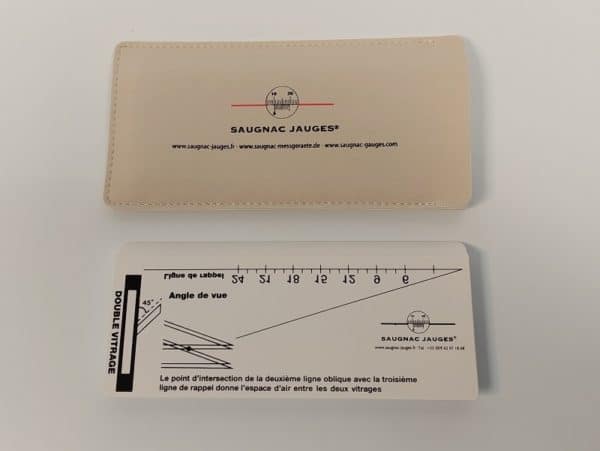

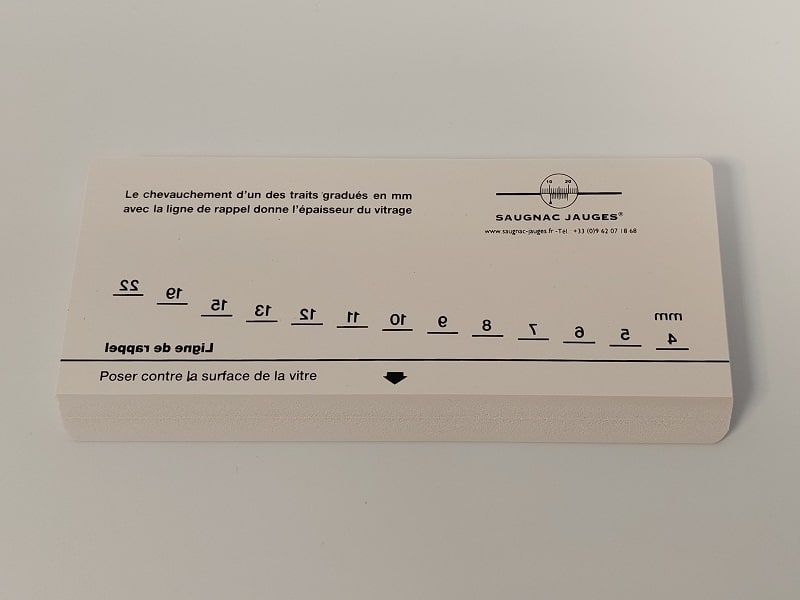

Das Messgerät ist eine beidseitig skalierte Kunststofflehre. Die Vorderseite dient zur Messung der Dicke von Einfachverglasungen und eignet sich auch für Verbundglas. Die Rückseite mit der Aufschrift „DOUBLE VITRAGE“ (Doppelverglasung) zeigt die Dicke des Scheibenzwischenraums einer Doppelverglasung an.

Wie funktioniert das Glasdickenmessgerät von Saugnac?

Das manuelle Glasdickenmessgerät beruht auf den optischen Prinzipien der Brechung und der Reflexion des Lichts. Dieses Phänomen tritt auf, wenn ein Lichtstrahl auf eine Oberfläche trifft. Das Ablesen erfolgt daher direkt in der Spiegelung der Scheibe.

Gebrauchsanweisung: Dicke von Einfach- und Doppelverglasungen messen

So verwenden Sie das Glasdickenmessgerät fachgerecht (Positionen, Ablesebedingungen usw.), um die Dicke einer Einfach- und einer Doppelverglasung zu messen.

Wie verwendet man das Glasdickenmessgerät bei einer Einfachverglasung?

1. Glasdickenmessgerät an die Verglasung anlegen

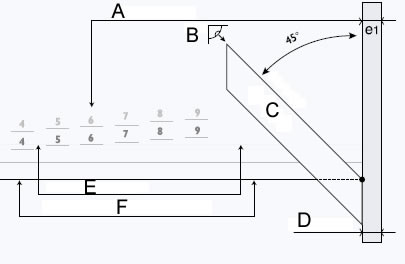

   Dabei zeigt die Vorderseite („recto“) nach oben. Für eine optimale Position muss das Messgerät um 45° geneigt sein.



2. Die eigene Blickebene ausrichten

   Ihre Blickebene muss in der Verlängerung der Oberseite des Saugnac-Glasdickenmessgeräts liegen. Die Position ist richtig, wenn Sie nicht die Fläche des Messgeräts sehen, sondern nur seine Kante.

   Um das Ablesen zu erleichtern, nicht auf einer Verglasung in voller Sonne messen, sondern an einer schattigen Stelle.



3. Glasdicke in mm ablesen

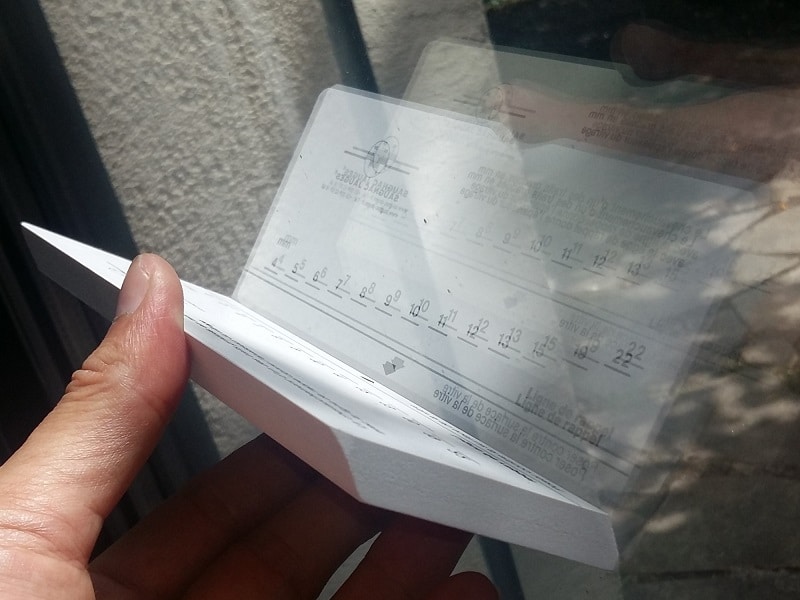

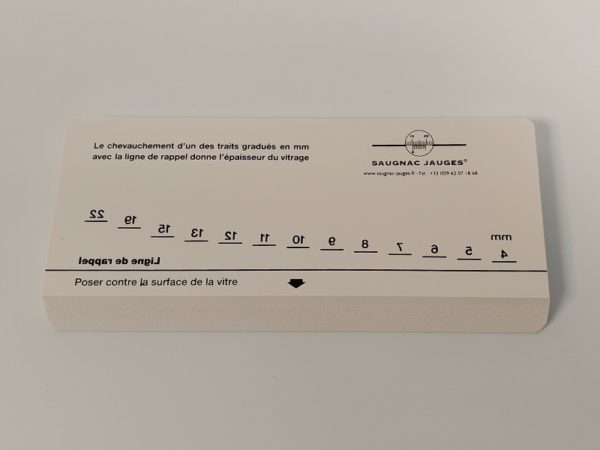

   Die Glasdicke wird in mm gemessen. Abgelesen wird in der Spiegelung der Scheibe, dort, wo sich einer der mm-Teilstriche mit der zweiten Hilfslinie deckt.



   : 1. Hilfslinie
   : 2. Hilfslinie

4. Im obigen Beispiel beträgt die Glasdicke also 4 mm.

Wie misst man den Scheibenzwischenraum einer Doppelverglasung?

1. Glasdickenmessgerät an die Verglasung anlegen

   Für die Messung an einer Doppelverglasung wird das manuelle Glasdickenmessgerät mit der Rückseite („verso“) nach oben angelegt. Die Neigung ist dieselbe wie bei der Einfachverglasung: 45°.



2. Die eigene Blickebene ausrichten

   Auch für die Messung des Scheibenzwischenraums einer Doppelverglasung liegt die Blickebene in der Verlängerung der Oberseite des Messgeräts.

   Eine ungenaue Position würde hier zu einem Ablesefehler von mehreren Millimetern beim Scheibenzwischenraum führen. Wir empfehlen Ihnen, zunächst an einer Doppelverglasung zu üben, deren Scheibenzwischenraum Sie kennen. So können Sie sich mit dem Messgerät vertraut machen und sicher sein, dass Sie die ideale Position des manuellen Glasdickenmessgeräts beherrschen.



3. Scheibenzwischenraum ablesen

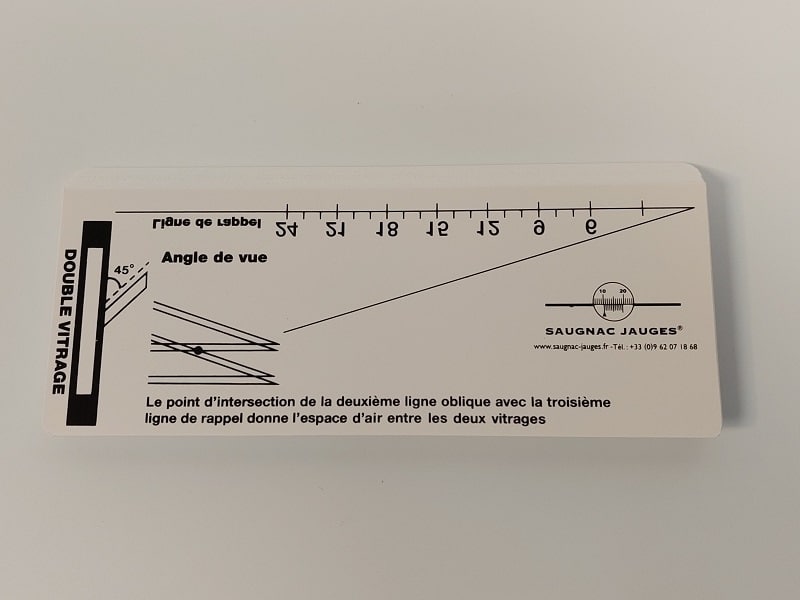

   Der Scheibenzwischenraum der Doppelverglasung wird in der Spiegelung der Scheibe abgelesen, am Schnittpunkt der 2. schrägen Linie mit der 3. Hilfslinie.



   : 1. Hilfslinie
   : 2. Hilfslinie
   : 3. Hilfslinie
   : 1. schräge Linie
   : 2. schräge Linie

4. Im obigen Beispiel beträgt der Scheibenzwischenraum der Doppelverglasung also 12 mm.

Wie misst man die Gesamtdicke einer Doppelverglasung?

Die Gesamtdicke einer Doppelverglasung wird in zwei Schritten ermittelt. Zuerst messen Sie mit der ersten Seite die Glasdicke (Beispiel: 4 mm), dann mit der zweiten Seite den Scheibenzwischenraum (Beispiel: 12 mm). So erhalten Sie die Gesamtdicke der Doppelverglasung: 4/12/4.
