Welcher Rissmonitor für welchen Riss?

Um den idealen Rissmonitor für die genaue Messung einer Bewegung oder eines Risses zu bestimmen, sollten Sie sich zunächst Gedanken über Ihren Bedarf machen. Bei Saugnac bieten wir eine breite Palette von fast zwanzig Produkten an, die für die Überwachung aller Bewegungssituationen geeignet sind.

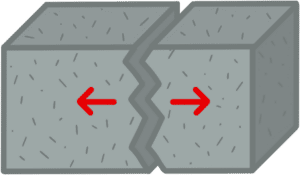

Rissmonitore für den „Standardfall“: Spreizung eines Risses

Die Verfolgung von Rissen auf 1 Achse

Für den „Standardfall“ wird die Spreizung und das Schließen des Risses verfolgt. In diesem Fall wird der Riss auf einer Achse verfolgt.

Die Rissmonitore der G1-Familie erfüllen diesen Zweck, da sie die Spreizung (und Schließung) von Rissen mit einer Auflösung von 0,1 mm verfolgen können.

Ein einfach zu lesender Rissmonitor

Wenn Sie das am einfachsten abzulesende und genaueste Messgerät für den Innen- und Außenbereich suchen, wählen Sie den G1+ Rissmonitor.
Das patentierte Ablesesystem erfordert keine Noniuskenntnisse, vermeidet Parallaxenfehler (wenn Sie nicht genau vor dem Messgerät stehen) und ermöglicht eine Ablesung bis zu 0,05 mm.

Der klassische Rissmonitor

Wenn Sie einen Nonius lesen können und eine Überwachung im Innen- oder Außenbereich durchführen müssen, wählen Sie den G1-Rissmonitor.
Die Bedienung ist einfach und effizient. Die mitgelieferte Saugnac-App ermöglicht sogar das Ablesen per Smartphone, was das Noniuslesen noch einfacher macht.

Für eine Rissverfolgung in Innenräumen

Wenn Sie nur Risse im Innenbereich überwachen wollen, wählen Sie den G1.1 Rissmonitor.
Er ist günstiger und nur für die Installation in Gebäuden und trockenen Räumen vorgesehen.

Ein transparenter Rissmonitor

Wenn Sie mehr Unauffälligkeit wünschen, wählen Sie den G1.2-Rissmonitor.
Er ist transparent, funktioniert ähnlich wie der G1, ist wetterfest und weniger auffällig.

Ein kostengünstiger digitaler Rissmonitor

Wenn Sie etwas Genaueres, Unauffälligeres und Kostengünstigeres suchen, wenn Sie viele Risse zu überwachen haben: Der E1-Rissmonitor mit digitaler Anzeige und einer Auflösung von 0,01 mm ist die richtige Lösung.

Die transparenten Platinen werden mit den mitgelieferten Schrauben auf beiden Seiten des Risses befestigt und das Messgerät wird zum Ablesen in die Platinen geklickt.

Diese Lösung hat den Vorteil, dass nur die transparenten und kleinen Platinen (3,3 cm Durchmesser und weniger als 1 cm Höhe) auf dem Untergrund verbleiben. Diese Lösung verringert die Gefahr von Beschädigungen, zumal die Platinen aus einem widerstandsfähigen Material (PA12) bestehen, das auch für Windschutzscheiben von Schiffen verwendet wird.

Da das Ablesen digital erfolgt, sind keine besonderen Kenntnisse erforderlich. Außerdem sind die Nachfüllpackungen für die Platinen preiswerter als die G1- oder G1+-Rissmonitoren.

Rissmonitore für spezifischere Anforderungen zur Verfolgung auf 1 Achse

Einige Risse in den Wänden haben einen spezielleren Bedarf und erfordern die Verwendung eines geeigneten Anzeigers.

Ein Messgerät aus Metall

In bestimmten Fällen, insbesondere bei rauen Umgebungsbedingungen und/oder wenn eine höhere Genauigkeit gewünscht wird, der Rissmonitor aber auf der Halterung verbleiben soll, kann der G1.5-Rissmonitor  eingesetzt werden. Dabei handelt es sich um einen Rissmonitor aus Invar-Metall mit einer Auflösung von 0,02 mm und einem sehr niedrigen Ausdehnungskoeffizienten.

Die Wahl für breite Risse

Wenn Ihr Riss breiter als 15 cm ist oder die erwartete Rissbreite mehr als 2,5 cm beträgt, können Sie keine G1- oder E1-Rissmonitore verwenden. In diesem Fall sollten Sie einen G1.3-Rissmonitor verwenden, der Risse mit großen Abständen und/oder Schwankungen messen kann.

So speichern Sie Ihre Messungen

Wenn Sie die Messwerte kennen müssen, ohne sie regelmäßig ablesen zu können, eignet sich der G2-Rissmonitor, bei dem die Maximal- und Minimalwerte mit einer Graphitmine aufgezeichnet werden können. Das ist eine einfache und effiziente Methode, die keine Batterie benötigt, um festzustellen, wie weit sich der Riss ausdehnt oder zusammenzieht.

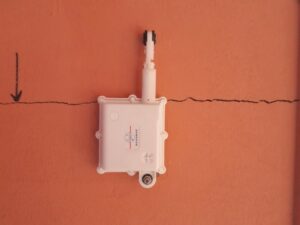

Welcher Rissmonitor für einen horizontalen oder geneigten Riss?

Die Ausrichtung des Risses hat keinen Einfluss auf die Wahl des Rissmonitors. Grundsätzlich wird das Messgerät rittlings über dem Riss positioniert. Wenn der Riss horizontal oder schräg verläuft, muss das Messgerät nur in die richtige Richtung senkrecht zum Riss ausgerichtet werden

Welcher Rissmonitor für einen Riss im Winkel?

Die Rissmonitore der G1-Familie (außer G1.5) werden alle mit einer knickbaren Lasche geliefert, die eine Befestigung im Winkel ermöglicht. Die Lasche wird einfach an der Riffelung in den gewünschten Winkel gebogen und der Rissmonitor mit der gebogenen Lasche befestigt. Beispiele für Winkelbefestigungen finden Sie in den Produktdatenblättern.

Für Umgebungen mit hoher Belastung ist auch ein Aluminiumwinkel erhältlich, der anstelle der faltbaren Kunststofflasche verwendet werden kann.

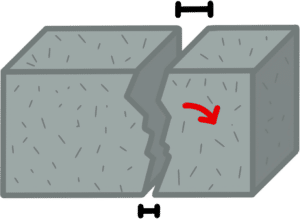

Rissmonitore für Beobachtung von Spreizung und Scherung

Hier geht es darum, eine Bewegung auf zwei Achsen zu verfolgen. Zum Beispiel kann sich bei einer differentiellen Bodensetzung der Riss nicht nur öffnen, sondern auch seitlich bewegen, da die Bewegung auf zwei Achsen erfolgt. Daher wird eine Lösung empfohlen, die beide Achsenbewegungen überwachen kann.

Grundsätzlich gilt: Wenn man sich über die Art der Bewegung nicht im Klaren ist, sollte man sich für eine Lösung entscheiden, die Messungen auf beiden Achsen ermöglicht. Auf diese Weise wird sichergestellt, dass alle Daten erfasst werden, die für eine vollständige Analyse und Interpretation erforderlich sind.

Für die 2-achsige Verfolgung bieten wir 2 Lösungen an:

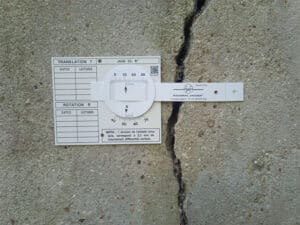

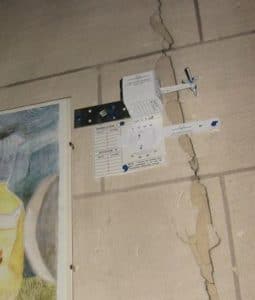

  • Eine mechanische Lösung mit dem G6-Rissmonitor, der über zwei Noniuszeiger verfügt und die Verfolgung der Bewegung auf 2 Achsen ermöglicht. Die Verfolgung der Messungen kann direkt in der App erfolgen.
  • Eine elektronische Lösung mit dem E1-Rissmonitor, der ebenfalls die Verfolgung auf 2 Achsen durch die Positionierung von 3 Platinen ermöglicht. Die Berechnung der Vorschau in X- und Y-Richtung erfolgt dann in der App. Weitere Informationen finden Sie im Produktblatt des E1-Rissmonitors.

Rissomonitore für Fälle von vertikalem oder horizontalem Überstand

Bei Problemen wie einer sich absenkenden Decke oder einem sich absenkenden Boden, einem Bruch des Bodenbelags oder der Schieflage eines Pfeilers oder einer Wand bietet der G3-Rissmonitor eine vielseitige Lösung.

Sein einzigartiges würfelartiges Design ermöglicht es, den Verlauf eines Versatzes sowohl horizontal als auch vertikal zu verfolgen und bietet somit eine außergewöhnliche Flexibilität. Mit einer Messauflösung von 0,1 mm gewährleistet der G3 eine bemerkenswerte Genauigkeit und seine Verwendung wird durch die kostenlose Saugnac.app vereinfacht.

Die Befestigung kann mit den mitgelieferten Klebestreifen erfolgen, optional ist auch eine mechanische Befestigung mit Zwischenplatte erhältlich.

Für eine detaillierte grafische Verfolgung des Verlaufs wird außerdem ein optionaler Gravierbausatz angeboten, der eine umfassende und genaue Überwachung der Schüsselungen im Laufe der Zeit gewährleistet.

Eine Wand oder ein Balkon ist geneigt

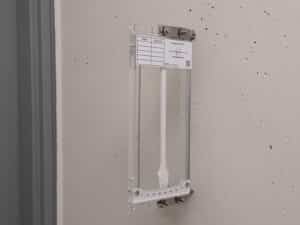

Wir bieten Neigungsmesser der G5-Reihe an. Diese auf dem einfachen und effizienten Pendelprinzip basierenden Rissmonitore wurden entwickelt, um die Neigung eines Bauwerks zu überwachen. Alle diese Messgeräte können mit Hilfe von Winkeln horizontal oder vertikal montiert werden.

Um Ihnen bei der Wahl der am besten geeigneten Lösung zu helfen, sollten Sie folgende Punkte beachten:

Unabhängig von der Problematik der Neigungsverfolgung: Mit dem G5-Neigungsmesser können Winkeländerungen von 0,03° verfolgt werden.

Die Sparversion

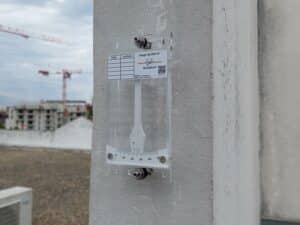

Wenn die Größe des Messgeräts und/oder der Preis wichtiger sind als die Messauflösung: Der G5mini-Neigungsmesser ist eine Alternative. Er ist halb so groß wie der G5-Neigungsmesser, preisgünstiger und hat eine halb so hohe Auflösung (Auflösung 0,06°).

Die abnehmbare Lösung

Wenn Sie mehrere Stellen zu überwachen haben und/oder das Messgerät nicht an Ort und Stelle belassen wollen, empfehlen wir den G5+-Neigungsmesser mit Befestigungsplatine. Dieser Neigungsmesser ist abnehmbar und wird zur Messung auf einer Platine befestigt. Er bietet zwei Vorteile:

  • Er verbleibt nicht dauerhaft auf dem Untergrund: Nach dem Ablesen der Messung kann er im Koffer aufbewahrt werden, wodurch das Risiko einer Beschädigung oder Beeinträchtigung vermieden wird.
  • Die Anschaffung von Platinen ist kostengünstiger als die Anschaffung von Messgeräten (und ggf. Schutzabdeckungen).

Für Bewegungen in drei Dimensionen

Wenn Sie die Bewegung eines Bauwerks in Bezug auf ein anderes Bauwerk in allen drei Dimensionen mit einem einzigen Werkzeug überwachen müssen, ist der 3DIM-Rissmonitor das universelle Werkzeug. Mit ihm können Sie die Bewegung von Bauwerken in allen drei Dimensionen auf den Millimeter genau und einfach verfolgen.

Ausgestattet mit drei Nonien und einer Berechnungsdatei kann diese Lösung jede Art von Bewegung verfolgen. Die Installation erfolgt durch die Befestigung von zwei Metallplatinen, die als Bezugspunkte für die Messung dienen. Der Rissmonitor ist abnehmbar und wird nur für die Messung auf den Platinen positioniert. Dieses System ist einfacher zu installieren als beispielsweise ein Vinchon-Messgerät.

In einfachen Konfigurationen, in denen eine dreidimensionale Verfolgung erforderlich ist, kann auch eine Kombination aus zweiachsigen Messgeräten und Rissmonitoren für den Versatz verwendet werden, z. B. Rissmonitore G6 + G3 oder Rissmonitore E1 + G3.

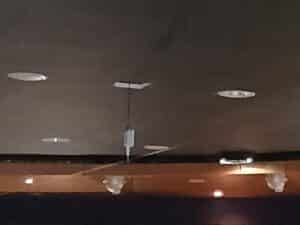

Durchbiegung eines Trägers / einer Decke

Der G130-Rissmonitor misst die Entwicklung eines Durchhangs, das Kippen einer Wand oder die Verformung einer Wand unter Druck. Diese Art von System erfordert eine auf Ihr Problem zugeschnittene Studie mit einem maßgeschneiderten Lösungsvorschlag für jeden Einzelfall.

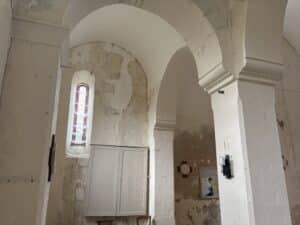

Überwachung des Abstands zwischen zwei Punkten mit einem Abstand von mehreren Metern

Wir entwerfen eine maßgeschneiderte Messstation, die an die jeweiligen Gegebenheiten angepasst ist: Mit dem G20-Rissmonitor kann beispielsweise überprüft werden, ob der Abstand zwischen zwei parallelen Mauern, die 10 m voneinander entfernt sind und eine Höhe von 20 m haben, konstant bleibt. Dies ist typischerweise der Fall, wenn es um den Auftrieb von Kirchenmauern geht.

Wenn Sie sich unsicher sind oder einen speziellen Bedarf haben, kontaktieren Sie uns gerne, damit wir das Thema besprechen können.
