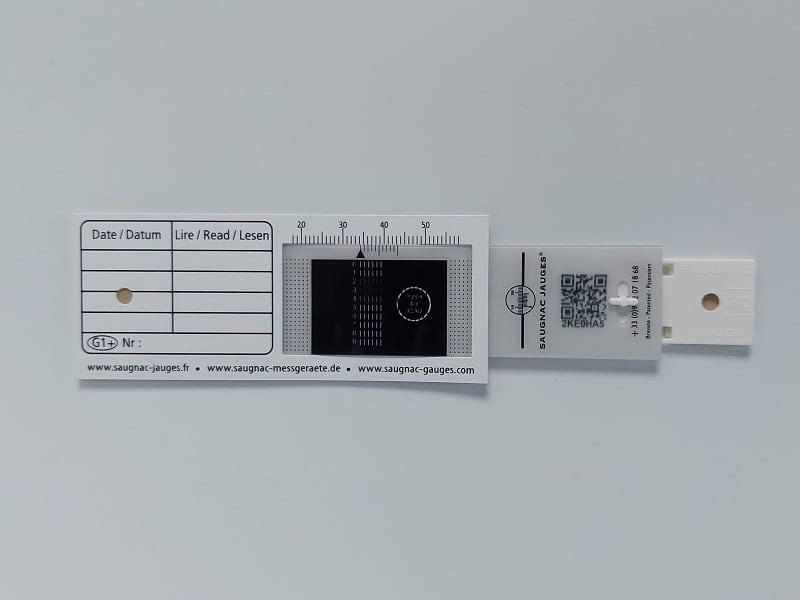

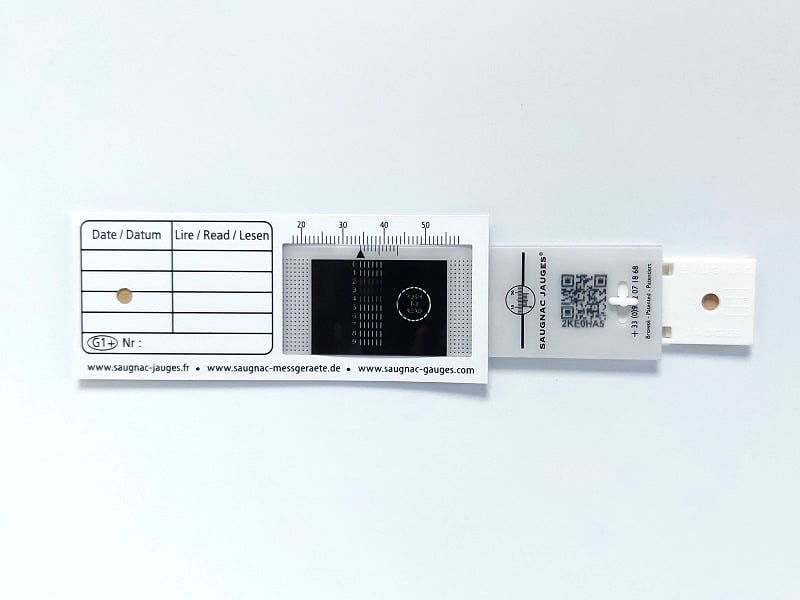

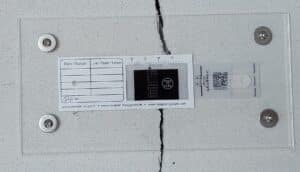

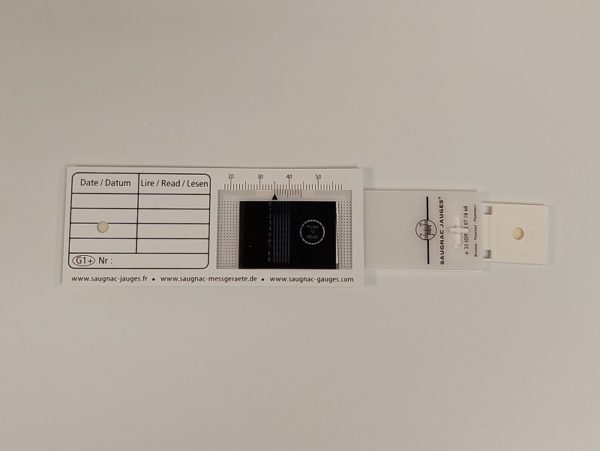

G1+-Riss-Messlehre

149,90 Netto pro Schachtel zu je 10 Einheiten

  • Für Risse mit parallelen Lippen im Innen- und Außenbereich.
  • Vereinfachte „digitale“ Ablesung auf 0,05 mm oder klassische Ablesung mit dem Nonius auf 0,1 mm
  • Verwalten von Messungen mit der kostenlosen Saugnac App
  • Einfache Befestigung mit mitgelieferten Selbstklebern oder Möglichkeit der mechanischen Befestigung durch vorgebohrte Löcher.

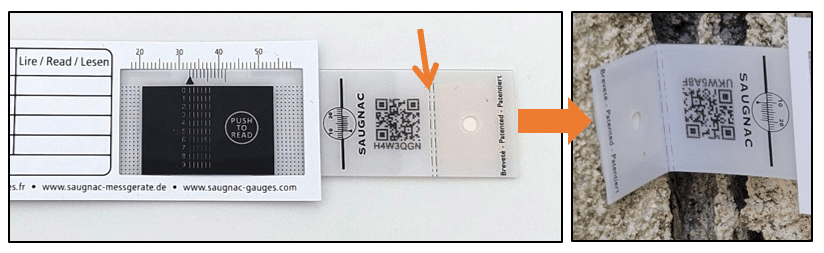

  • Befestigung in einem Winkel mit der mitgelieferten knickbaren Lasche möglich.

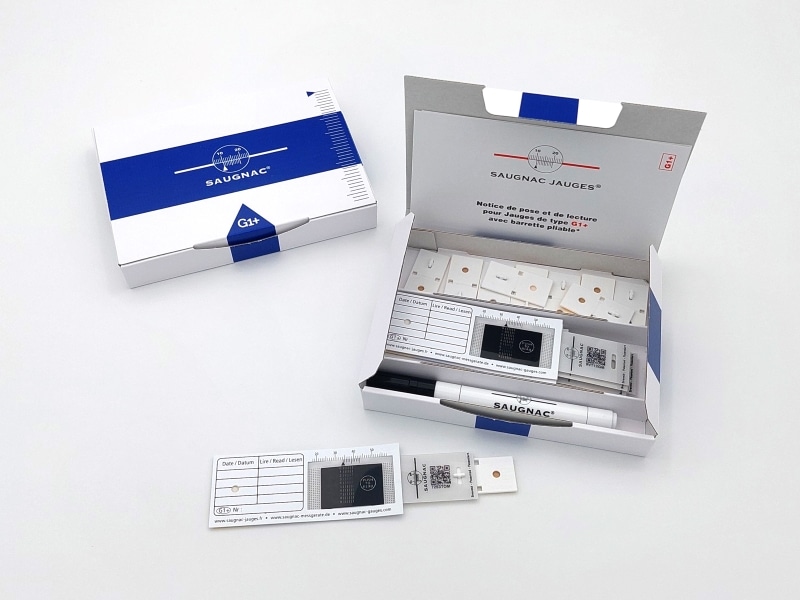

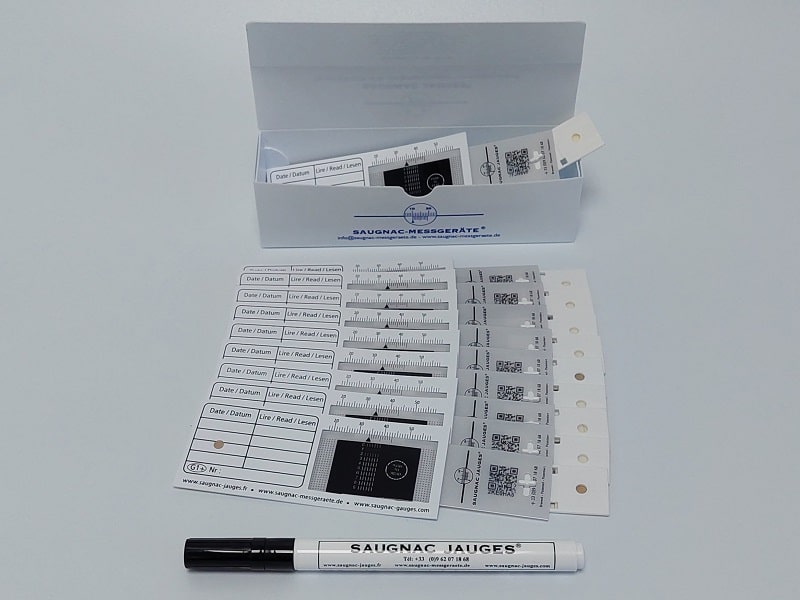

  • Lieferung in einer Schachtel mit 10 Messgeräten, 1 Stift und einer Gebrauchsanweisung.
    Hergestellt in Frankreich

Technische Eigenschaften

  • Auflösung
    0,05mm mit „digitaler“ Ablesung (oder 0,1mm mit Nonius)
  • Art der Verfolgung
    Tracking Evolution auf 1 Achse
  • Art des Risses
    Vertikale, horizontale und Eckrisse mit der knickbaren Lasche
  • Verwendung
    Innen / Außen: wetterfest und UV-beständig
  • Befestigung
    Verklebung mit den mitgelieferten Selbstklebern oder mechanische Befestigung mit Schlagdübeln (separat erhältlich)
  • Bedingungen für die Anbringung mit Selbstklebeband
    Verlegetemperatur: zwischen -10°C und 35°C. Wirksame Verklebung von -40°C bis +80°C
  • Länge
    160mm mit der knickbaren Lasche
  • Breite
    40mm
  • Dicke
    3mm (Dicke der Platine = 0,7mm, Dicke der Zuglasche 0,5mm)
  • Messbereich
    Ca. 30mm (mögliche Schwankung zwischen Maximalund Minimalmessung)
  • Gewicht
    4g
  • Material
    Kalandriertes Schlagzäh-PVC mit UV- Schutz
  • Ausdehnungs-koeffizient
    7.10-5 m/m/°C

Wie wird das Riss-Messlehre befestigt?

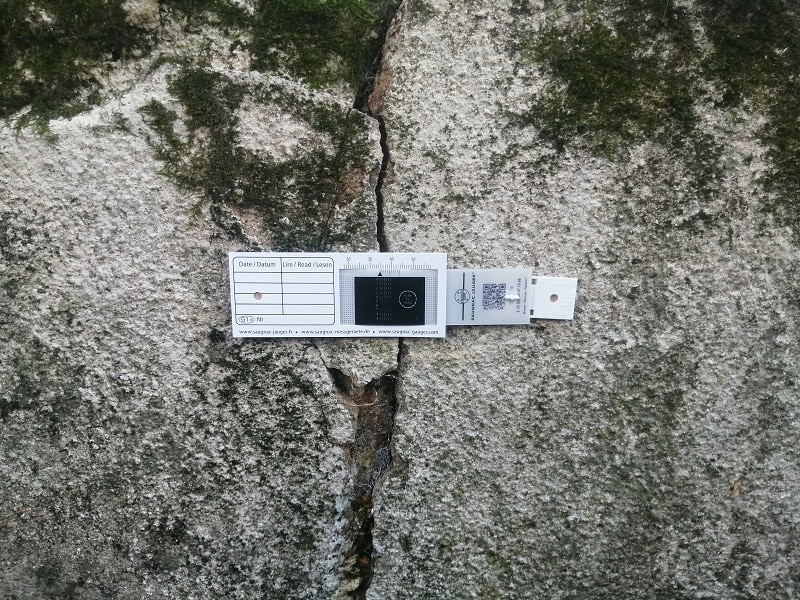

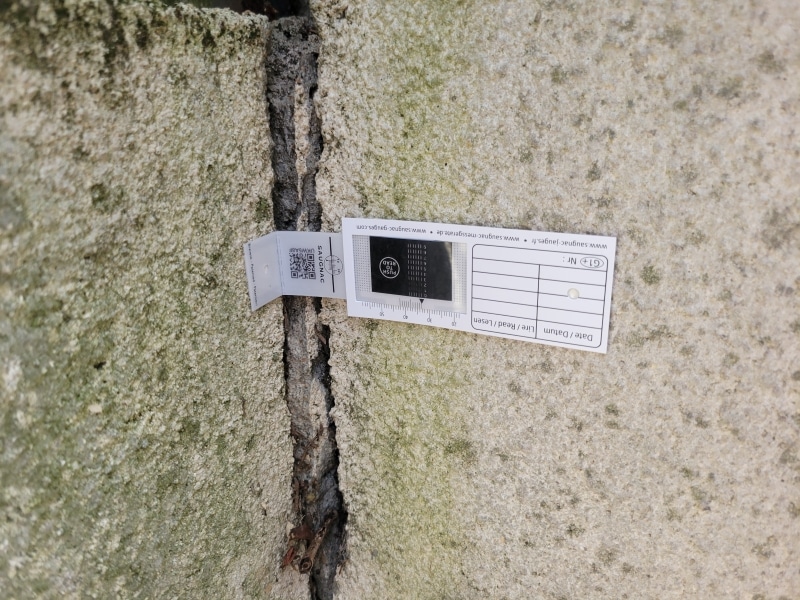

Um die Rissentwicklung möglichst effizient zu messen, wird das G1+-Riss-Messlehre in der Regel an der Stelle befestigt, an der der Riss am breitesten ist, oder in der Mitte des Risses. Das G1+-Riss-Messlehre ist aus einem Material gefertigt, das flexibel genug ist, um sich an unregelmäßige, konvexe oder konkave Oberflächen anzupassen und deren Bewegung zu folgen.

Es gibt zwei Befestigungsarten:

  • Durch Verklebung: Die Befestigung erfolgt einfach und schnell durch die mitgelieferten doppelseitigen Selbstklebebänder. Der Untergrund muss in gutem Zustand sein (er darf nicht bröckeln), er muss relativ glatt sein, damit der Aufkleber auf der gesamten Fläche haftet, er muss sauber sein (staub- und fettfrei) und schließlich muss er trocken sein.
    Bei Bedarf, insbesondere wenn die Oberfläche nicht völlig eben ist und Unebenheiten aufweist, kann die Verklebung mit einem schnell härtenden Epoxidkleber in Biseringue verstärkt werden.
  • Durch mechanische Befestigung: Die Riss-Messlehren der Familie G1 werden mit zwei Löchern mit einem Durchmesser von 4 mm geliefert. Diese Löcher erleichtern die mechanische Befestigung mit Schlagdübel. Der Durchmesser von 4 mm ermöglicht es, das Loch sehr einfach in jeden beliebigen Untergrund zu bohren.
    Schraube + Dübel = Ø 4 mm: Sie brauchen also nur zwei Löcher mit Ø 4 mm zu bohren, die Schraube + den Dübel in das Loch der Lehre und der Klappleiste zu setzen und mit einem leichten Hammerschlag zu befestigen.
    Bei schwierigen Untergründen (bröckelnder, staubiger, unebener, feuchter Untergrund) empfehlen wir eine Befestigung mit Schlagdübeln / Tap-vis, um ein Ablösen zu verhindern. Es werden Packungen mit 50 Schlagdübel angeboten oder ein komplettes, gebrauchsfertiges Schlagdübel-Set mit einem 4-mm-Bohrer, einem Schraubendreher und 30 Tap-Schrauben.

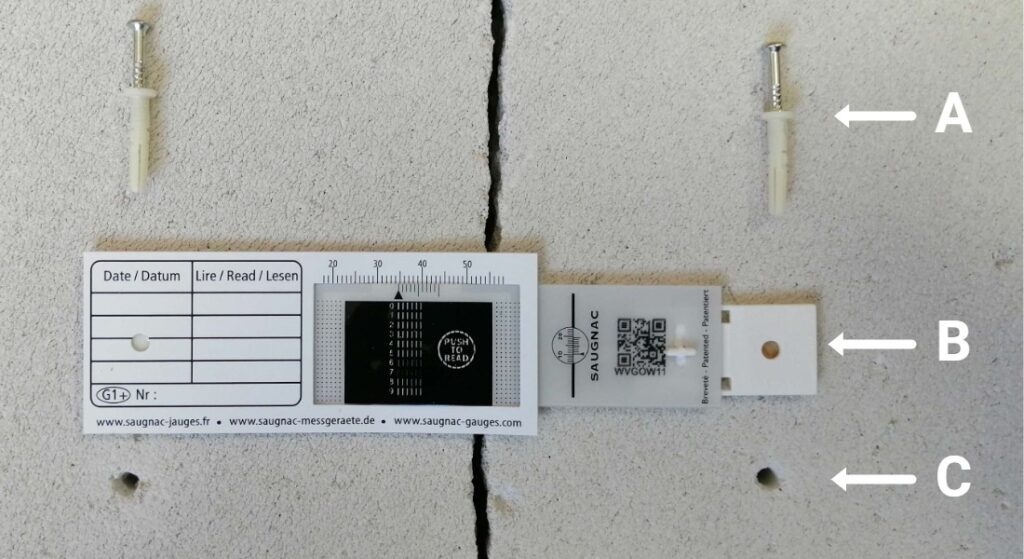

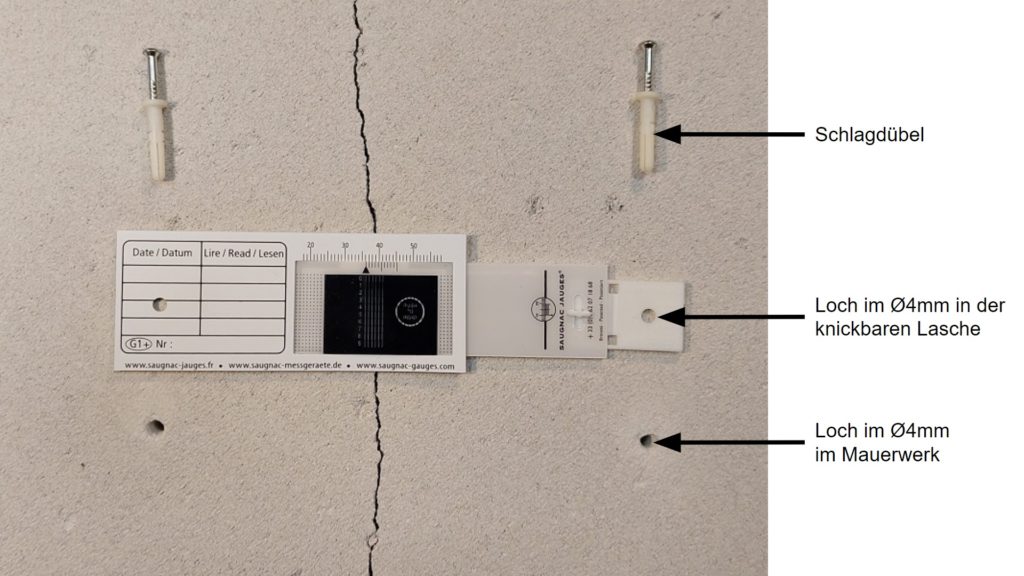

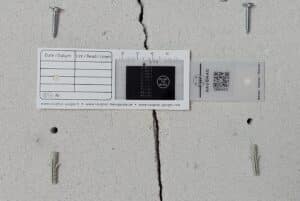

Jauge G1+ avant montage avec tapvis

A: Schlagdübel
B: Loch im ∅4 in der kinckbaren Lasche
C: Loch im ∅4 in der Mauerwerk

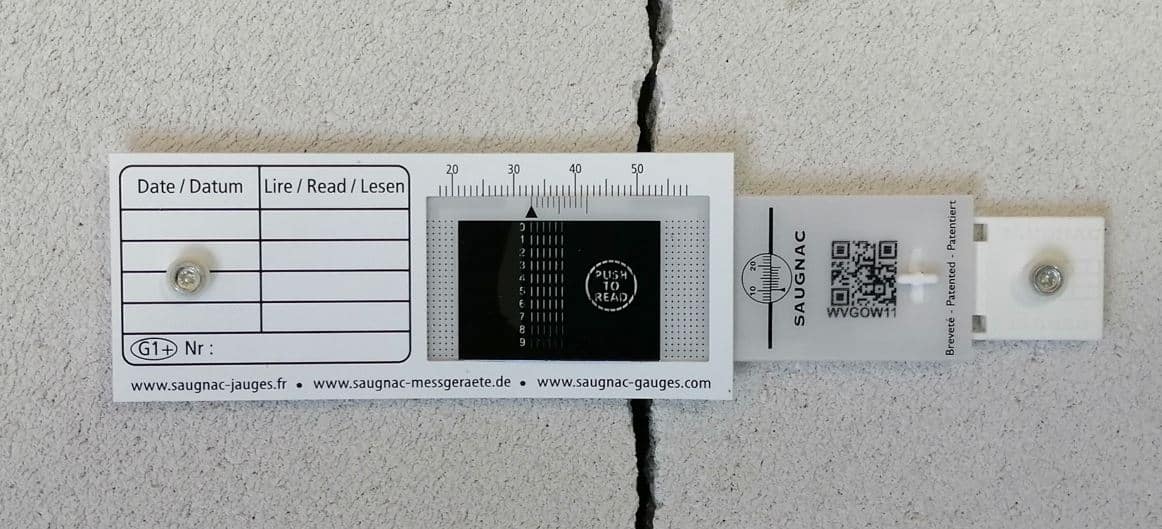

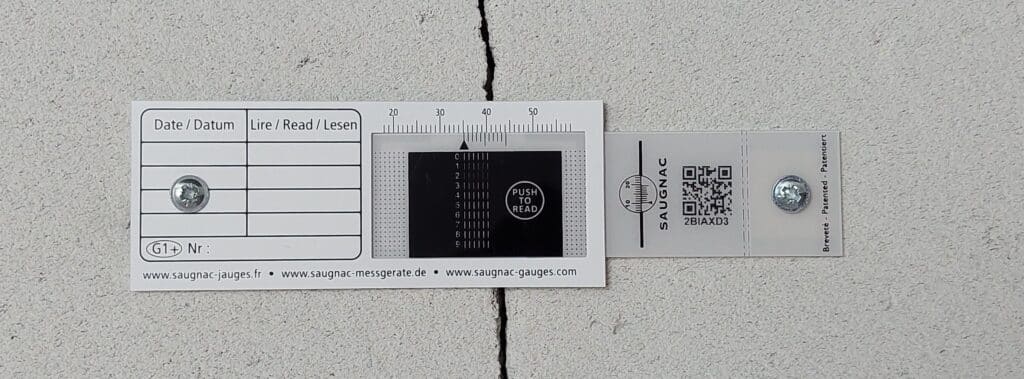

Ergebnis der Befestigung mittel Schlagdübel:

Exemple de pose de jauge G1+ avec tapvis

Tipps zum Anbringe

Positionieren Sie das Noniusdreieck idealerweise zwischen 33 und 34, wobei die beiden gesprenkelten Streifen rechts und links erscheinen. Ziel ist es, den Zug zu zentrieren. Es ist nicht nötig, die Noniusmarkierung mit einem Strich auf der Messskala in Übereinstimmung zu bringen, denn das ist bei diesem Präzisionsgrad oft schwierig. Das Prinzip besteht darin, die Differenz zwischen zwei Messungen zu messen: Egal, wie hoch der Wert der ersten Messung ist, er ist der Punkt 0. Legen Sie einfach die Messuhr an und lesen Sie das Ergebnis ab, wie es erscheint.





Positionieren Sie den Stift des Klappstegs in der Mitte des Langlochs, um jede störende Bewegung zu absorbieren.
Dieses patentierte System verhindert, dass das Messgerät durch das Blockieren der Zuglasche belastet wird, falls es auch eine Bewegung auf der Y-Achse gibt.
Hierfür muss ein G6-Riss-Messlehre verwendet werden, das die Bewegung in zwei Achsen der Ebene misst.

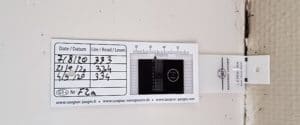

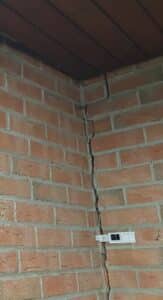

Wie misst man Risse im Winkel?

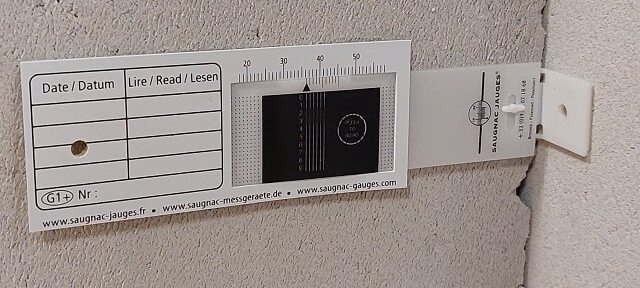

Die Saugnac Messgeräte der G1-Familie werden mit knickbaren Lasche, die eine Winkelbefestigung ermöglicht

Warum und wie ist das Riss-Messlehre zu schützen?

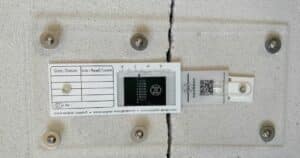

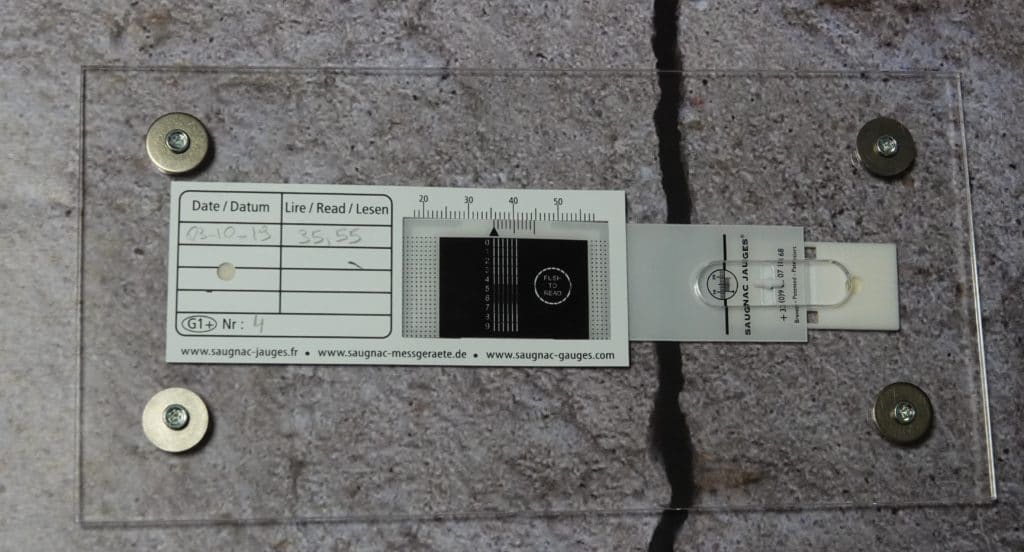

Wir empfehlen, die an öffentlichen Orten angebrachten Lehren zu schützen: Schule, Geschäft, Straße…. Es gibt zwei Arten von Schutz: klassischer Schutz und UV-Schutz. Der Schutz wird mit Schlagdübeln befestigt.

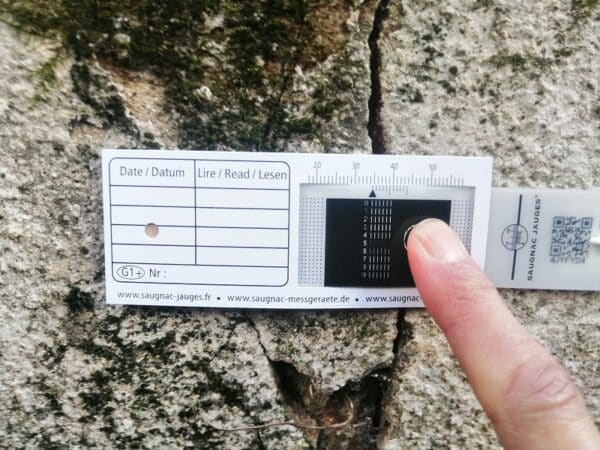

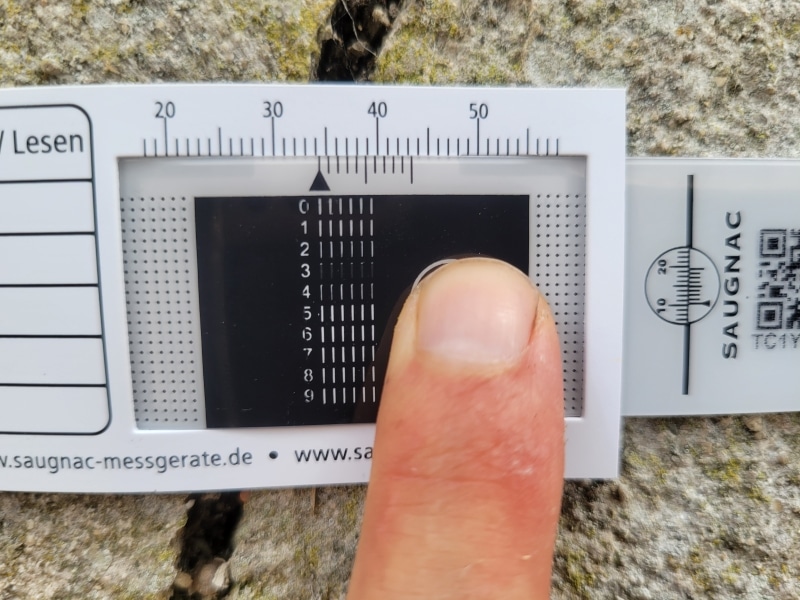

Wie kann man das Riss-Messlehre ablesen?

Die bedeutende Innovation der G1+ Riss-Messlehre beruht auf der „digitalen“ Ablesung der Zehntel-Millimeter: Jede Bewegung der Ausziehplatte um 1/10 mm zieht die gleichzeitige Verdunkelung einer Reihe von 6 weißen Öffnungen nach sich, die sich auf der gleichen Ausziehplatte befinden. Jede Reihe ist einer Zahl (von 0 bis 9) zugeordnet und die Zahl der verdunkelten Reihe entspricht der Zahl der Zehntel.

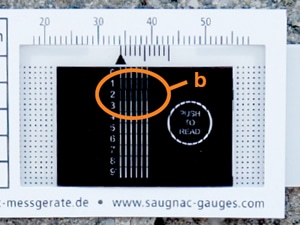

Ablesung der G1+ Riss-Messlehre am T

Die Markierung es Nonius befindet sich zwischen den Einteilungen 34 und 35 der Messskala.

a) Ablesen der Millimeter

Die Anzahl der mm entspricht der Einteilung links von der Markierung des Nonius: 34 im konkreten Fall

b) Ablesen der Dezimalzahl

Machen Sie die Reihe oder die Reihen der verdunkelten Öffnungen ausfindig.
Im konkreten Beispiel sind es die Reihen 1 und 2, die schwarz gefärbt sind. Das bedeutet, dass die Markierung es Nonius sich auf halber Distanz zwischen dem ersten und zweiten Zehntel befindet.

Man liest somit weder 34,10 mm, noch 34,20 mm, sondern 34,15 mm ab.

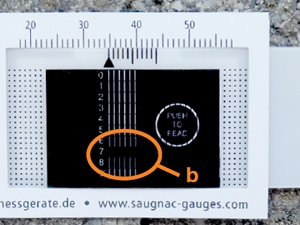

Ablesung der selben G1+ Riss-Messlehre am T+90 tag

Die Markierung es Nonius befindet sich zwischen den Einteilungen 34 und 35 der Messskala.

a) Ablesen der Millimeter

Die Anzahl der mm entspricht der Einteilung links von der Markierung des Nonius: 34 im konkreten Fall

b) Ablesen der Dezimalzahl

Machen Sie die Reihe oder die Reihen der verdunkelten bzw. schwarz gefärbten Öffnungen ausfindig. Im konkreten Beispiel ist lediglich die Reihe 7 schwarz gefärbt. Das bedeutet, dass sich die Markierung des Nonius exakt auf dem siebten Zehntel befindet.

Man liest somit 34,70 mm ab.

So kann man, indem man die Differenz zwischen den 2 Ablesungen ermittelt, bestimmen, dass sich der Riss in etwas mehr als 3 Monaten um 0,55 mm vergrößert hat.

Der Nonius, den man oben auf der Ausziehplatte findet, ermöglicht es notfalls, diese Ergebnisse zu bestätigen (für das Ablesen des Nonius schauen Sie bitte auf dem Produktblatt der G1-Riss-Messlehre nach).

Laden Sie die Saugnac.app herunter, um Ihre Messungen zu werwalten.

Die Saugnac-Web-App ist völlig kostenlos, ohne jegliche Einschränkungen, und kann auf Ihrem PC oder Smartphone unter https://saugnac.app heruntergeladen werden. Sie ermöglicht :

– Identifizieren Sie jedes Riss-messlehre und seine Messungen mit seinem einzigartigen QR-Code.
– Speichern Sie die Messungen in Ihrem Kundenbereich
– Abrufen von Temperatur und Luftfeuchtigkeit durch Geolokalisierung
– Berechnen Sie die Messungen mit der temperaturabhängigen Ausdehnung
Mit mehreren Personen an einer Lehre zusammenarbeiten
– Verwalten von Warnschwellen
– Ordnen Sie die Riss-Messlehren nach Orten und lokalisieren Sie sie auf einer Karte.
– Daten im Excel-Format herunterladen
– Diagrammform automatisch anzeigen
– Daten mit anderen Personen ohne Konto teilen
– Zugriff auf die App von Ihrem PC oder Smartphone aus
– Hinzufügen von Messungen ohne Verbindung im Offline-Modus



Hier finden Sie alle Erklärungen zur Funktionsweise der App

Excel-Tracking-Datei herunterladen

Um die Verfolgung der Rissentwicklung zu erleichtern, können Sie die Excel-Datei zur Verfolgung der G1+-Messungen herunterladen

Diese Excel-Datei ist sehr einfach zu verwenden: Sie brauchen nur ein Blatt für jeden beobachteten Standort oder jede Baustelle zu duplizieren, mit der Möglichkeit, bis zu 10 Messgeräte zu verfolgen.
Diese Datei berücksichtigt den Ausdehnungskoeffizienten des Messgerätekörpers und des Zugstabs, indem sie jede abgelesene Messung mit der Temperatur im Vergleich zur Ausgangstemperatur der ersten Messung anpasst. Wenn Sie die Temperatur nicht abgelesen haben, genügt es, sie nicht anzugeben, damit der Ausdehnungskoeffizient nicht berücksichtigt wird.

Beachten Sie, dass der Einfluss des Ausdehnungskoeffizienten auf die Messung des G1-Messgeräts sehr gering ist (etwa 9 Mikrometer alle 1 °C).

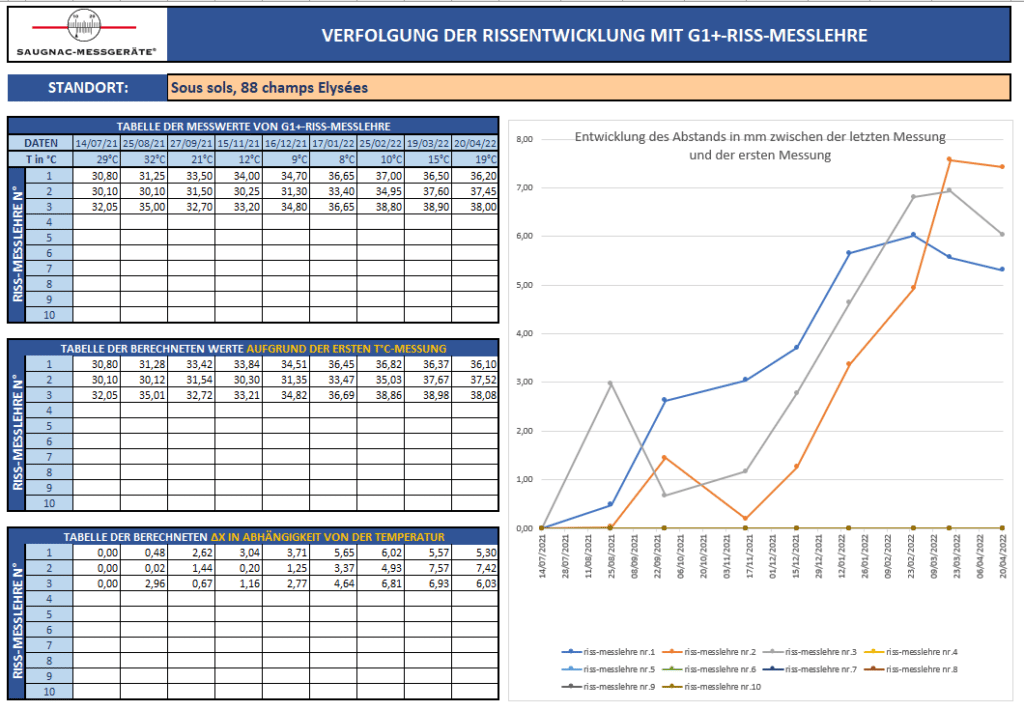

Hier ein Beispiel für die Art der Verfolgung, die mit der Datei:
