G2 Riss-Messlehre

Technische Daten der G2 Riss-Messlehre

Überblick über die G2 Riss-Messlehre

Die G2 Riss-Messlehre dient zum Messen und grafischen Aufzeichnen der Spreizentwicklung einer Dehnfuge, des Abstandes der Risskanten und/oder allgemein der Spreizentwicklung eines Spaltes zwischen zwei Elementen. Sie zeichnet die Rissbreitenänderung dank ihrer Graphitmine ohne Strom direkt auf und eignet sich besonders für Sachverständige, Gutachter und Bauingenieure. Wenn Sie ein vernetztes Messgerät mit automatischer Datenübertragung wünschen, ist der vernetzte Rissmonitor R1 die passende Lösung.

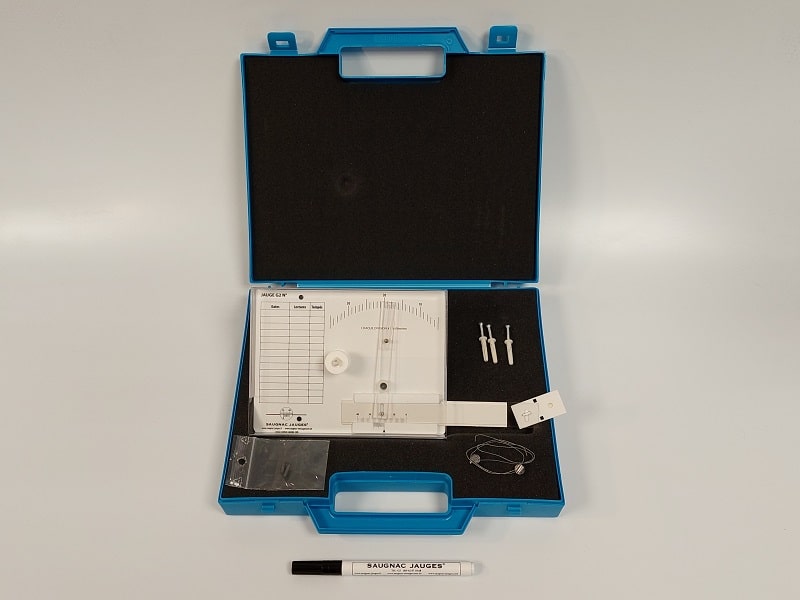

Diese gemessene Veränderung wird grafisch durch eine Linie aufgezeichnet, die es ermöglicht, den maximalen und minimalen Ausschlag der Bewegung zu erkennen. Ein abnehmbarer, belüfteter Schutzdeckel verhindert Kondensation und schützt das Gerät. Der Deckel kann verplombt werden; eine Plombe wird zusammen mit der Riss-Messlehre geliefert, um das Gerät zu sichern.

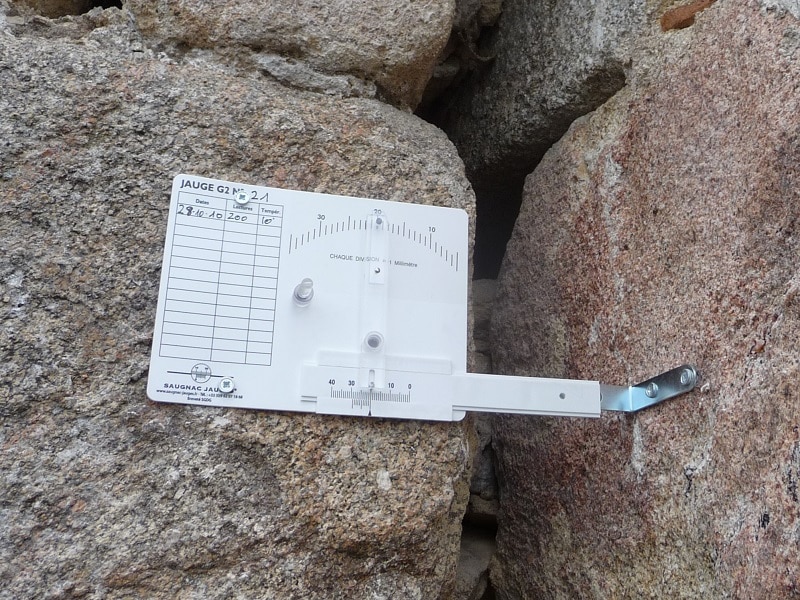

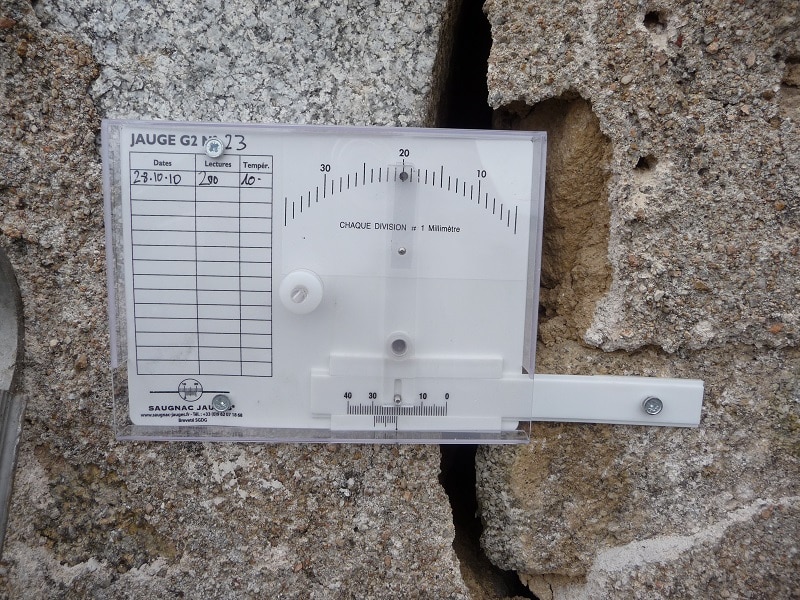

Sie besteht aus einer Platine und einem Schieber, die jeweils auf beiden Seiten des Risses befestigt sind.

Bei seiner Bewegung zieht der Schieber einen Arm mit, an dessen Ende sich eine Mine befindet, die durch eine Polycarbonatlamelle unter Druck gehalten wird.

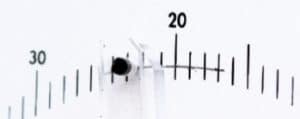

Die Spur der Mine entspricht dem Dreifachen der Bewegung des Nonius. Nach der Beobachtung genügt es, die Linie mit Alkohol zu entfernen, um die Riss-Messlehre erneut zu verwenden.

Befestigung der G2 Riss-Messlehre

• Durch Klebung: mit den mitgelieferten Selbstklebern, sofern die Oberfläche glatt, sauber und trocken ist. Ist die Fläche nicht vollständig eben und weist Unebenheiten auf, wird empfohlen, die Verklebung mit einem Zweikomponentenkleber zu verstärken.

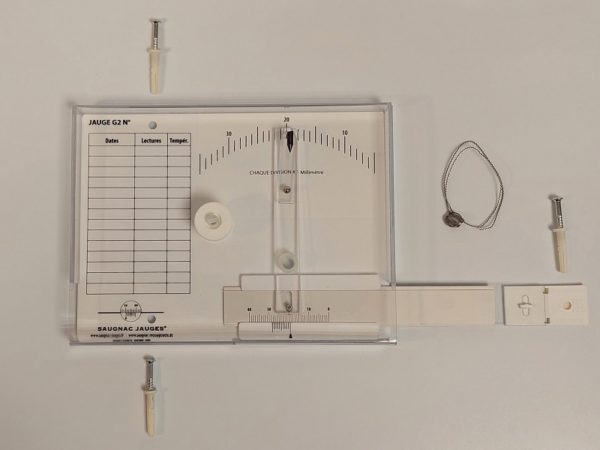

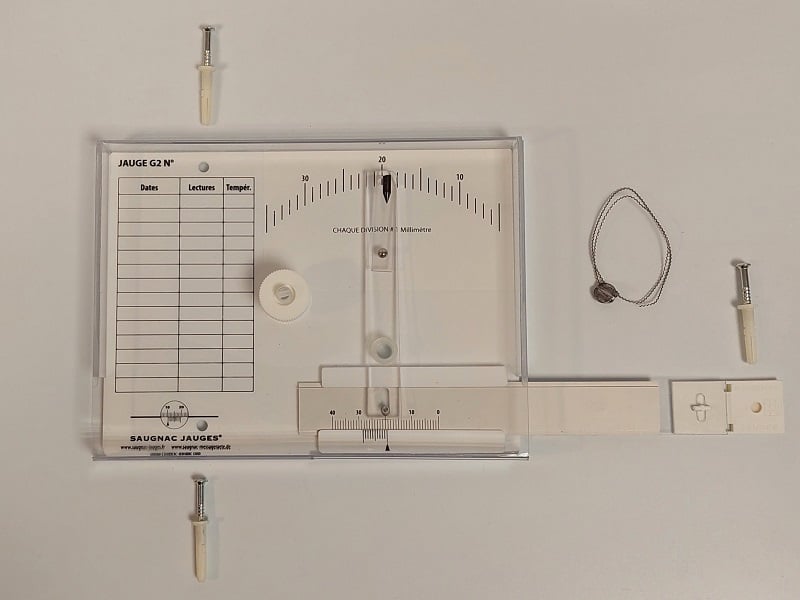

• Durch mechanische Befestigung: Bei jedem schwierigen Untergrund, der bröckelt, staubig oder feucht ist, Unebenheiten aufweist, oder in Fällen, in denen die Verlegetemperatur nicht eingehalten werden kann, sollte die mechanische Befestigung bevorzugt werden. Die G2 Riss-Messlehre wird mit Schlagdübeln geliefert, um die mechanische Befestigung durchzuführen.

Ablesen der Messung

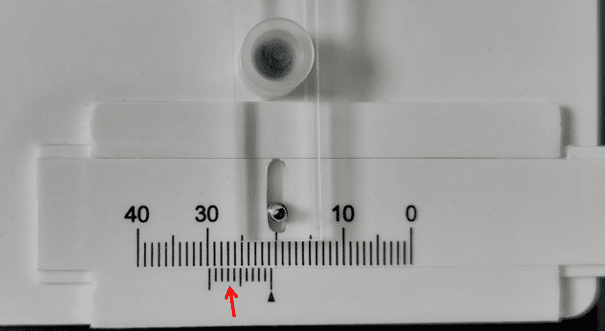

Ablesen nach dem Nonius-Prinzip:

• Die obere Skala auf dem beweglichen Arm ist in Millimetern von 0 bis 40 mm unterteilt: das ist die Messskala.
• Die untere, feste Skala mit dem Dreieck ist der Nonius mit 0,1 mm (10 Teilungen des Nonius entsprechen 9 mm auf der Messskala).

a) Ablesen der Millimeter

Das Dreieck des Nonius befindet sich zwischen zwei Teilstrichen der Messskala. Die Anzahl der Millimeter entspricht dem Teilstrich, der rechts vom Dreieck des Nonius liegt: im Beispiel 20 mm.

b) Ablesen der Dezimalstelle

Suchen Sie einen Strich des Nonius, der mit einem Strich der Messskala übereinstimmt. Im Beispiel fällt die Teilung 7 des Nonius mit der Teilung 27 der Messskala zusammen. Das bedeutet, dass die Dezimalstelle 7/10 mm beträgt.
Man liest im Beispielfoto also 20,7 mm ab.
