R20 Messgerät – Vernetzter Extensometer

993,00€ Netto inkl. 1 Jahr Abonnement

Extensomètre fixation classique

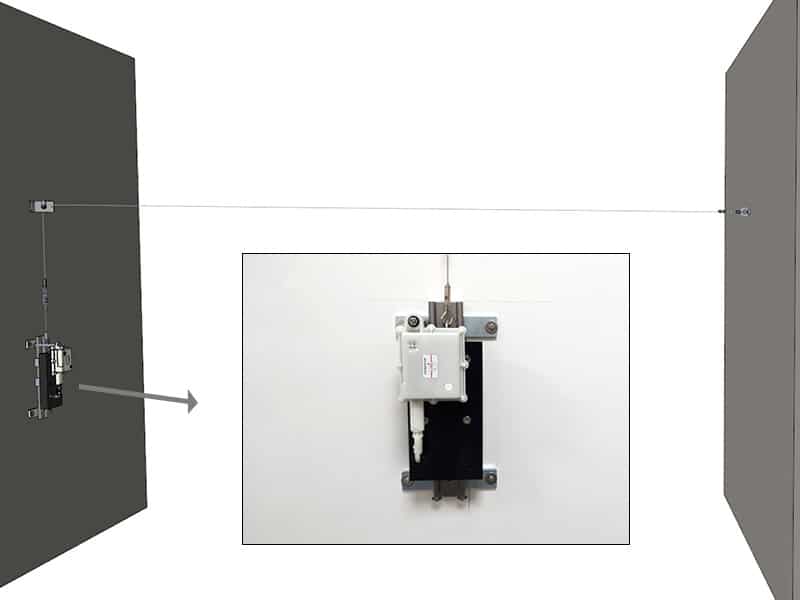

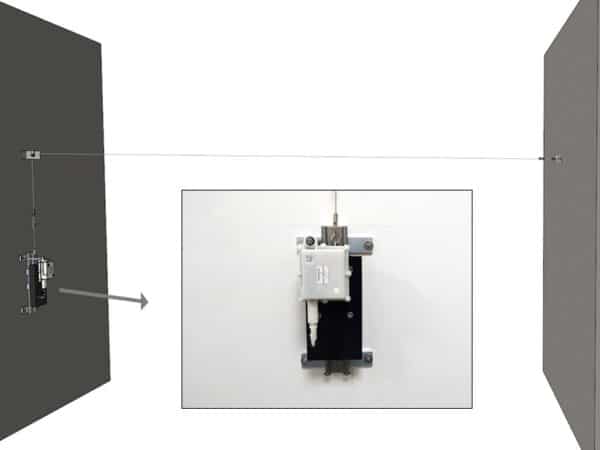

Überwachung des Abstands zwischen zwei parallelen Wänden

Extensomètre suivi à plat
(+45,00€)

Abstandsüberwachung zweier Punkte an derselben Wand

Extensomètre connecté
Extensomètre connecté dans boitier
(+144,00€)

Gesamtlänge des Invar-Drahts zwischen der Messlehre und dem am weitesten entfernten Punkt. Achtung: Toleranz von ±1 m.

  • Fernüberwachung des Abstands zwischen 2 Punkten, die mehrere Meter voneinander entfernt sind
  • Autonomes, vernetztes Messgerät mit 3 Sensoren: lineare Messung (Auflösung: 0,01 mm), Temperatur (Auflösung: 0,1 °C), Luftfeuchtigkeit (Auflösung: 1 % rF)
  • 1 Jahr Abonnement inklusive für die Datenübertragung (Jahresabonnement: 49 € zzgl. MwSt.)
  • Fernkonfiguration und Messwertverfolgung über PC oder Smartphone
  • Betriebsautonomie zwischen 2 und 8 Jahren je nach Einstellung

Hergestellt in Frankreich

  • 0,01 mmAuflösung des Linearsensors
  • Mehrere MeterAbstand zweier entfernter Punkte
  • Aus der FerneLTE-M / NB-IoT-Netz
  • Bis zu 8 JahreBatterielebensdauer

Technische Daten

Linearer SensorAuflösung: 0,01 mm, Messamplitude: ~23 mm, Genauigkeit: ±1% der Messamplitude
TemperatursensorAuflösung: 0,1°C, Messbereich: -40°C bis 125°C, Genauigkeit: ±0,2°C
FeuchtigkeitssensorAuflösung: 1% rF, Messbereich: 0–100% rF, Genauigkeit: ±2% rF
Häufigkeit der MessungIn der App einstellbar: 1 Std., 2 Std., 4 Std., 6 Std., 8 Std., 12 Std., 24 Std.
Sendehäufigkeit der MessungenIn der App einstellbar: alle 12 Std., täglich, alle 2 Tage, alle 3 Tage, wöchentlich
BatterielebensdauerZwischen 2 und 8 Jahren je nach Einstellung der Mess- und Sendehäufigkeit
BetriebstemperaturZwischen -30°C und +70°C
NetzabdeckungMulti-Betreiber LTE-M / NB-IoT-Kommunikationsmodul. Empfang auch in Kellern, Untergeschossen oder Parkhäusern möglich.
BefestigungBefestigung an Voll- oder Hohlwand mit dem mitgelieferten Befestigungsmaterial.
Abmessungen30 cm x 40 cm x 10 cm (L x B x H)
Material des GehäusesPA12
WasserdichtheitIP54 (Schutz vor Regen)
Das R20-Messgerät basiert auf einer abgeänderten Version des R1-Messgeräts, erreicht jedoch nicht die Schutzart IP66 des R1-Rissmonitors
GewichtCa. 5,5 kg ohne Schutzabdeckung – ca. 8,5 kg mit Schutzabdeckung
Garantie2 Jahre
Material des DrahtsInvar mit Ausdehnungskoeffizient 1,5 × 10⁻⁶ m/m/°C

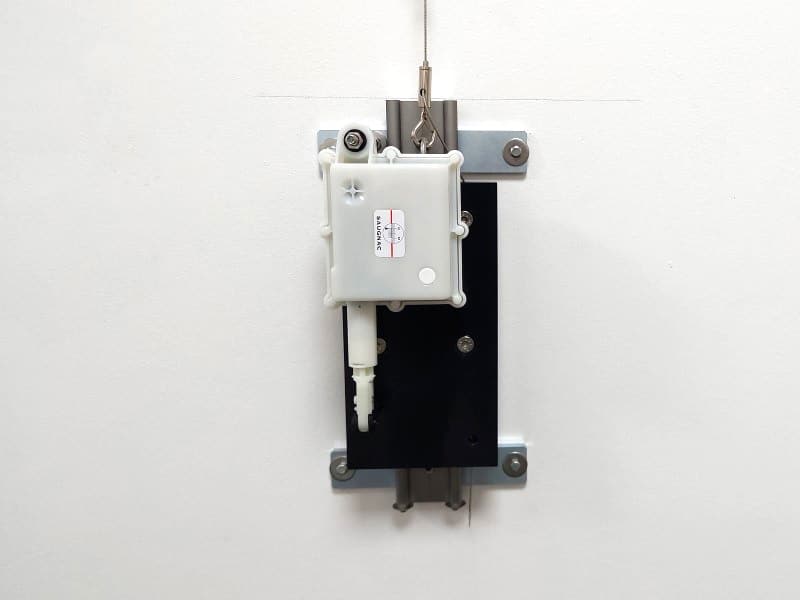

Überblick über den vernetzten R20-Extensometer

Das R20-Messgerät ist ein vernetzter elektronischer Extensometer, der speziell zur Fernmessung von Abstandsänderungen (Annäherung oder Spreizung) zwischen zwei Punkten entwickelt wurde, die mehrere Meter auseinanderliegen. Er bietet eine Auflösung von 0,01 mm und eignet sich ideal für die Bauwerksüberwachung und das langfristige Monitoring von Verformungen.

Wozu dient ein vernetzter Extensometer?

Ein vernetzter Extensometer basiert auf denselben physikalischen Prinzipien wie ein mechanischer Extensometer (auch Konvergenzmessgerät genannt), bietet jedoch den Vorteil der automatisierten Datenerfassung durch integrierte Sensoren.

Neben dem linearen Messsensor sind auch ein Temperatur- und ein Luftfeuchtigkeitssensor integriert. Dadurch kann eine umfassende Diagnose durchgeführt und mögliche Zusammenhänge zwischen den Messwerten und klimatischen Bedingungen identifiziert werden.

Vernetzter Extensometer R20: Prinzip und Vorteile

Der R20-Extensometer basiert auf dem vernetzten R1-Rissmonitor und übernimmt dessen zentrale technische und funktionale Eigenschaften:

  • Drei integrierte Sensoren: lineare Messung, Temperatur und Luftfeuchtigkeit
  • Einfache Konfiguration in wenigen Klicks – keine IT-Kenntnisse erforderlich
  • Umfassende Konnektivität mit Netzabdeckung in allen europäischen Ländern
  • Lange Batterielaufzeit: bis zu 8 Jahre (abhängig von den Einstellungen zur Datenübertragung)
  • Flexibles Parametrieren, ferngesteuert einstellbar
  • Zugriff über eigene App, kompatibel mit Smartphone oder Webbrowser

Ein Jahresabonnement ist im Lieferumfang enthalten und beginnt mit der ersten Inbetriebnahme. Es kann direkt über die App oder per Bestellschein verlängert werden. Weitere Infos zum R1-Rissmonitor finden Sie in der Produktbeschreibung R1.

Der Invar-Draht mit sehr niedrigem Wärmeausdehnungskoeffizienten wird individuell zugeschnitten und kann vor Ort um ±15 cm angepasst werden.

Dank der drahtlosen Datenübertragung über die App kann das R20-Messgerät flexibel installiert werden – entweder in großer Höhe (Schutz vor Zugriff) oder auf einer zugänglichen Höhe (leichtere Wartung).

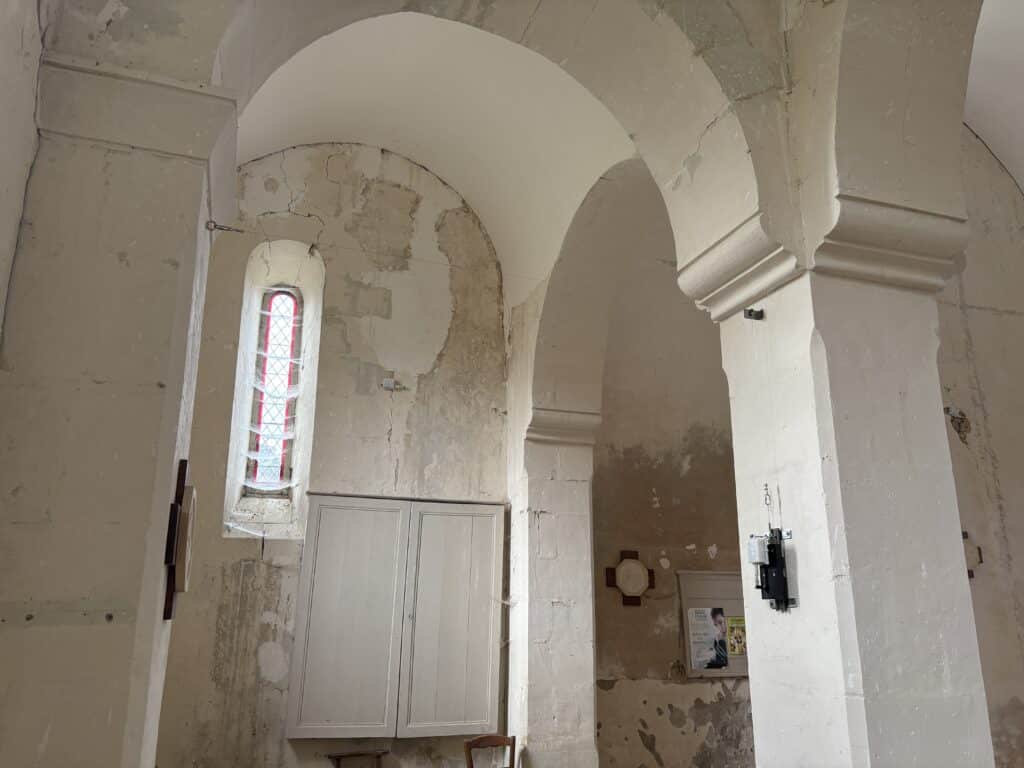

Beispiele für die Befestigung von R20-Messgeräten an einem Kirchenpfeiler durch die Firma EGSOL

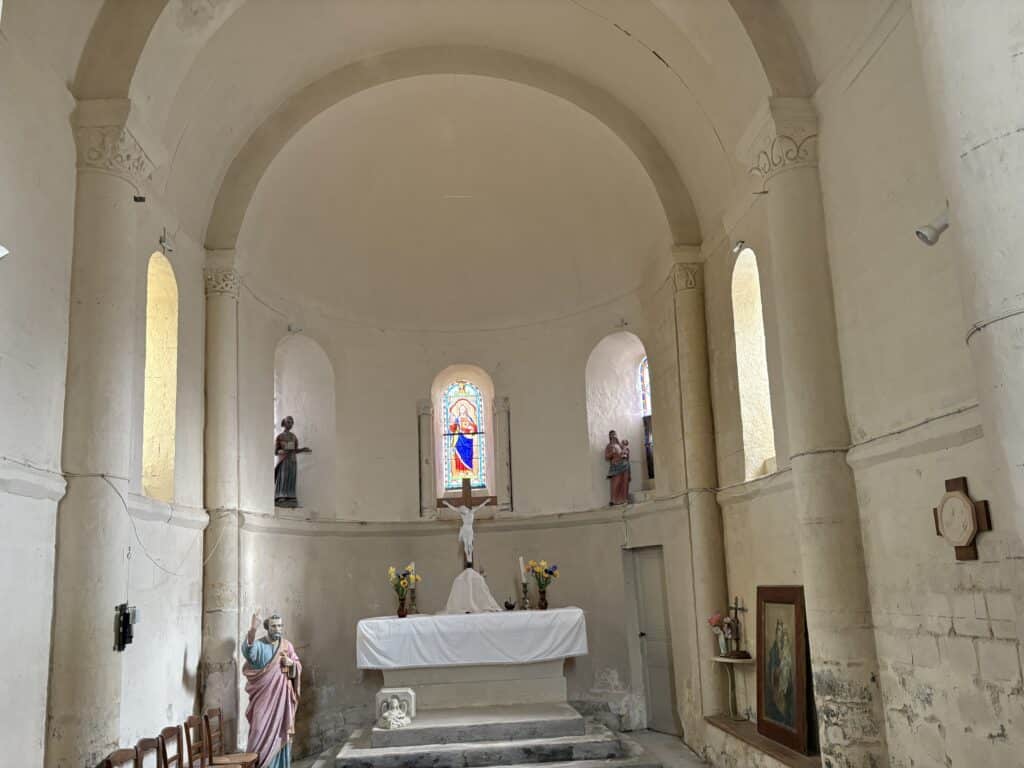

Vernetzter R20-Extensometer an einem KirchenpfeilerR20-Extensometer / Konvergenzmessgerät in einer historischen Kirche

Abstandsüberwachung von zwei Punkten

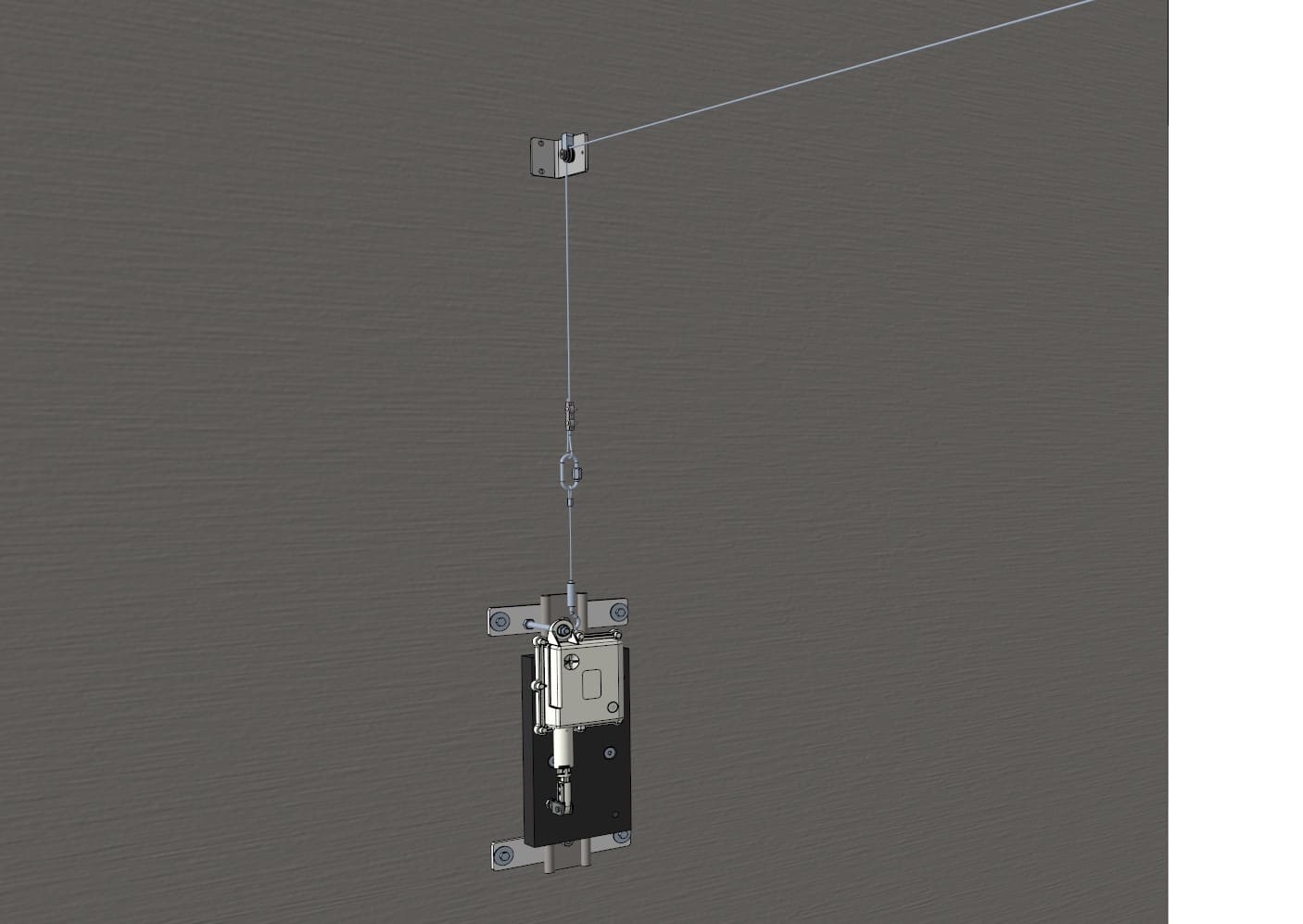

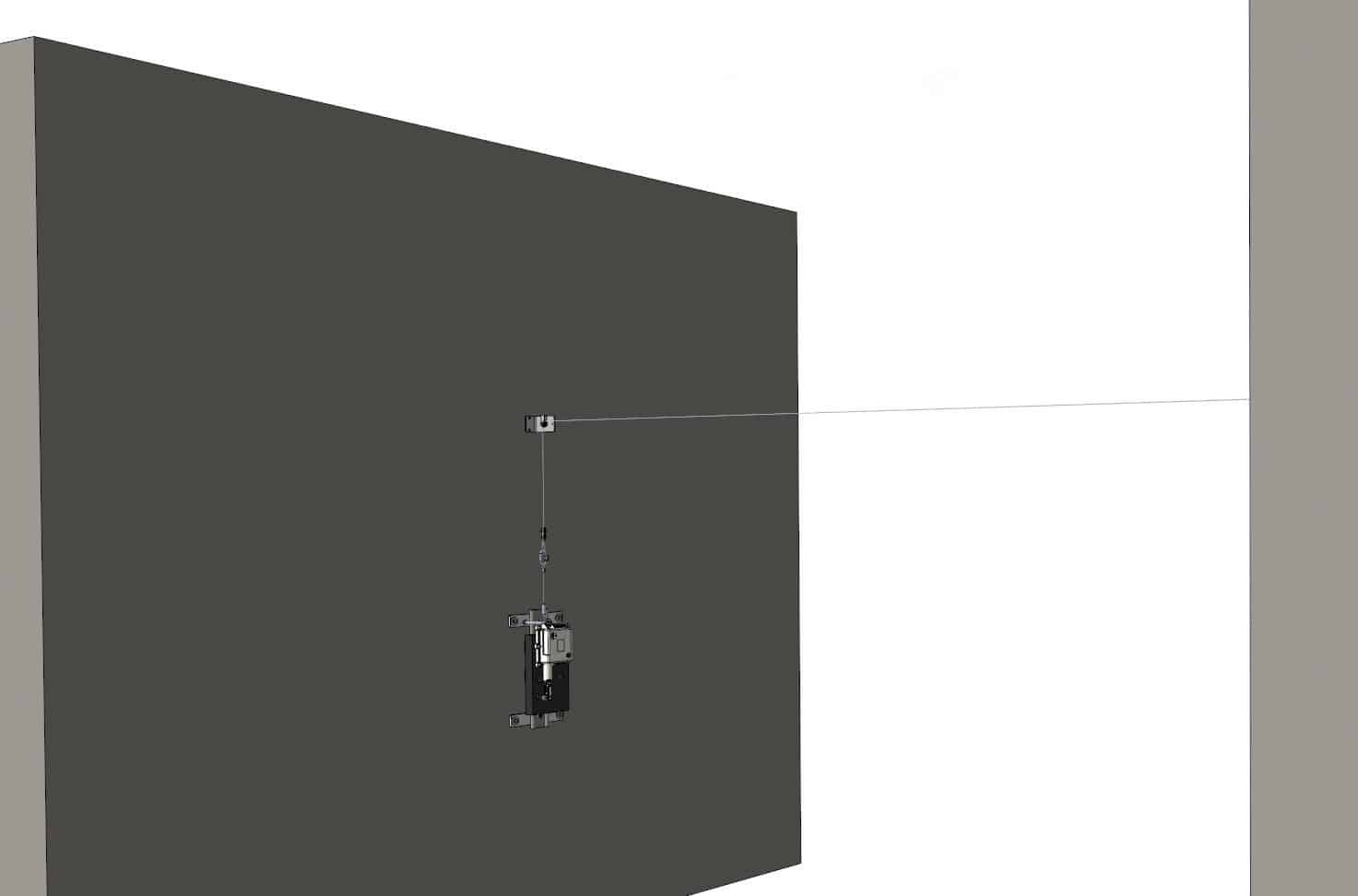

Schema zur Befestigung des vernetzten R20-Extensometers zur Abstandsmessung zwischen zwei Punkten

Das R20-Messgerät basiert auf denselben Funktionsprinzipien wie das G20-Messgerät, um die Veränderung des Abstands zwischen zwei Punkten A und B mit einer Distanz D (in Metern) zu messen.

Punkt A: ein in der Wand befestigter Ring

Punkt B: eine kugelgelagerte Umlenkrolle, die an einem Winkelstück befestigt ist und den Invar-Draht senkrecht zur Station führt.

Ein Invar-Draht (1) verbindet Punkt A mit einem in das Messgerät integrierten Gegengewicht (2). Zwischen diesen beiden Punkten verläuft der Draht über die Umlenkrolle am Punkt B, wodurch eine konstante Spannung gewährleistet wird. Dieses System ermöglicht es dem Messgerät, ausschließlich die Änderungen des Abstands zwischen A und B zu messen.

Die Wahl des Invar-Drahts ist entscheidend für die Präzision der Messungen. Durch seinen niedrigen Wärmeausdehnungskoeffizienten minimiert er Temperatureffekte und gewährleistet zuverlässige Daten – selbst bei wechselnden klimatischen Bedingungen.

Das Messgerät kann auf Augenhöhe befestigt werden. Optional ist ein Schutzgehäuse (3) erhältlich.

Abstandsüberwachung zwischen zwei Punkten in derselben Ebene

Extensometer flach

Der R20-Extensometer kann auch zur Abstandsmessung zwischen zwei Punkten in einer Ebene verwendet werden.

So kann z. B. der Abstand zwischen zwei Punkten an einer Wand überwacht werden, auch wenn diese mehrere Meter voneinander entfernt sind.

In dieser Konfiguration wird ein spezielles, optional erhältliches Befestigungsmaterial geliefert, das eine optimale Installation ermöglicht.

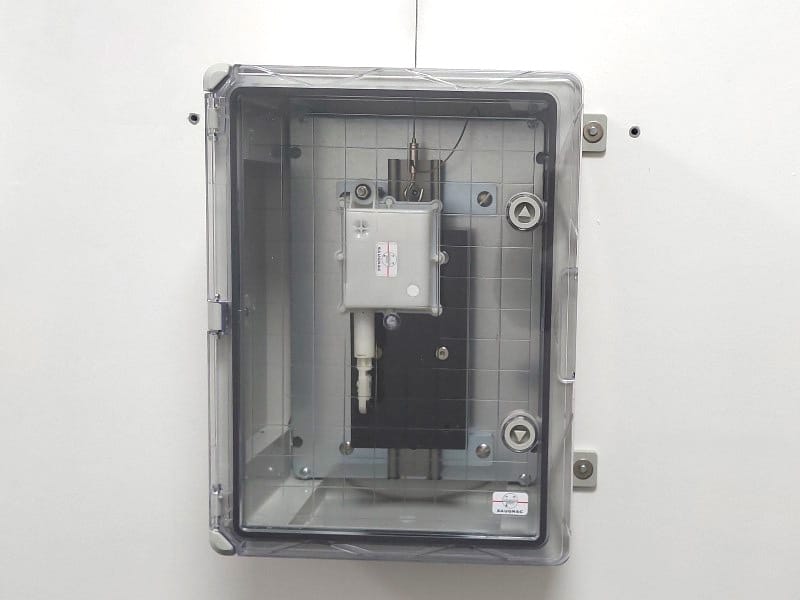

Schutzabdeckung

Schutzgehäuse des R20-Extensometers

Ein Schutzgehäuse für den vernetzten R20-Extensometer ist optional erhältlich.

Zum sicheren Verschließen des Gehäuses wird ein Schlüssel mitgeliefert.

Messverfolgung mit der Saugnac-App

Alle von den drei Sensoren erfassten Daten sind über die Saugnac-App sowohl auf PC als auch auf Smartphone abrufbar. Die App wird mit dem R20-Messgerät geliefert und bleibt auch dann zugänglich, wenn das Datenabonnement abgelaufen ist.

Die Anwendung ermöglicht unter anderem:

  • Erstellung und Download von Diagrammen
  • Datenexport im Excel- oder CSV-Format
  • Festlegen individueller Alarmschwellen mit E-Mail-Benachrichtigungen
  • Fernkonfiguration der Einstellungen
  • Einfache Datenfreigabe per Klick

Das Funktionsprinzip bleibt dasselbe wie beim R1-Rissmonitor.
