Brückenüberwachung: Sanierungsstau, Sicherheit und kommunale Budgets – worauf es jetzt ankommt

In Deutschland gibt es rund 130.000 Brücken: etwa 40.000 an Autobahnen und Bundesstraßen, rund 26.000 Eisenbahnbrücken der Deutschen Bahn und etwa 67.000 Straßen-, Fuß- und Radwegbrücken in kommunaler Hand – mit einer Gesamtlänge von mehr als 3.600 km.

Je nach Bauwerk liegt die Baulast beim Bund, bei den Ländern oder bei den Kommunen. Diese Brücken sind zentrale Bestandteile der Verkehrsinfrastruktur. Ihr Zustand gibt jedoch Anlass zur Sorge: Risse, Setzungen und Verformungen treten in einem alternden Bestand immer häufiger auf – und der spektakuläre Teileinsturz der Dresdner Carolabrücke hat gezeigt, wie schnell aus einem Schadensbild ein Sicherheitsrisiko wird.

Der aktuelle Zustand der Straßenbrücken

Die verfügbaren Daten zeichnen ein besorgniserregendes Bild. Ob Riss an einer kommunalen Brücke oder tiefergehender struktureller Schaden: Die Befunde stimmen überein – der deutsche Brückenbestand altert und erfordert dauerhafte Aufmerksamkeit.

Eine durch Studien bestätigte Verschlechterung des Netzes

Die Zustandsnoten der Bundesanstalt für Straßenwesen (BASt) sprechen eine deutliche Sprache: Nur rund 16,6 % der Brückenfläche an Bundesfernstraßen befinden sich in gutem oder sehr gutem Zustand. Der weit überwiegende Teil liegt im Bereich „befriedigend“ bis „ausreichend“ – also in einem Zustand, der mittelfristig Maßnahmen erfordert.

Der Bundesrechnungshof kam 2025 in seinem Bericht zur Brückenerhaltung zu dem Schluss, dass das Modernisierungstempo nicht ausreicht: Bei gleichbleibender Geschwindigkeit wird sich der Zustand der Brücken in Deutschland weiter verschlechtern. Rund 1.690 Teilbauwerke gelten als prioritär zu modernisieren.

Besonders angespannt ist die Lage im kommunalen Bestand. Nach der Difu-Studie zu den kommunalen Verkehrsnetzen ist fast jede zweite kommunale Straßenbrücke in keinem guten Zustand. Rund 15 % müssen vollständig ersetzt werden – geplant ist das aber erst bei etwa der Hälfte davon. Kleine Gemeinden trifft es besonders hart: Gemessen an der Einwohnerzahl haben sie überproportional viele ersatzbedürftige Brücken und damit den höchsten Investitionsbedarf pro Kopf – bei oft dünner personeller und technischer Ausstattung.

Wenn Schäden trotz regelmäßiger Prüfung unentdeckt bleiben

Der Teileinsturz der Carolabrücke in Dresden am 11. September 2024 hat die Debatte grundlegend verändert. Das Gutachten nennt als Ursache eine wasserstoffinduzierte Spannungsrisskorrosion mit Materialversagen des Spannstahls. Entscheidend für die Praxis ist eine andere Erkenntnis: Über 68 % der Spannglieder in der Fahrbahnplatte des betroffenen Brückenzugs waren an der Bruchstelle stark geschädigt – ohne dass dies im Rahmen der vorgeschriebenen Prüfungen feststellbar gewesen wäre. Die gesetzlichen Vorgaben waren eingehalten worden.

Laut Gutachten kündigt sich ein Spannstahlausfall lediglich durch eine Rissbildung mit sehr geringen Rissweiten an. Genau hier liegt der Ansatzpunkt einer kontinuierlichen messtechnischen Überwachung: Sie erfasst, was zwischen zwei Prüfterminen passiert – und macht kleinste Bewegungen über die Zeit sichtbar.

Bauwerksprüfung nach DIN 1076: Pflicht – und ihre Grenzen

Jeder Baulastträger ist gesetzlich verpflichtet, seine Ingenieurbauwerke regelmäßig prüfen zu lassen. Die DIN 1076 („Ingenieurbauwerke im Zuge von Straßen und Wegen – Überwachung und Prüfung“) regelt Ablauf und Organisation:

• die Hauptprüfung alle 6 Jahre – handnah und umfassend an allen Bauteilen;
• die Einfachprüfung 3 Jahre nach jeder Hauptprüfung;
• die laufende Beobachtung im Rahmen der Streckenkontrolle.

Bundesweit unterliegen mehr als 100.000 Bauwerke dieser Prüfpflicht. Die Prüfung nach DIN 1076 ist unverzichtbar – aber sie liefert eine Momentaufnahme. Zwischen zwei Prüfterminen liegen bis zu drei Jahre. Entwickelt sich ein Riss, eine Setzung oder eine Verdrehung in dieser Zeit weiter, bleibt dies ohne begleitende Instrumentierung unbemerkt. Ein Bauwerksmonitoring ersetzt die Bauwerksprüfung nicht – es schließt die Lücke dazwischen und liefert dem Prüfingenieur bei der nächsten Hauptprüfung eine objektive Datengrundlage.

Brücken überwachen: eine wesentliche, aber komplexe Aufgabe

Die Brückenüberwachung verfolgt drei wesentliche Ziele: eine zuverlässige Diagnose zu erstellen, um Instandsetzungen gezielt auszurichten, die Entwicklung der Schäden im Zeitverlauf zu verfolgen und die Annahmen der statischen Berechnung anhand von Messungen vor Ort zu validieren.

Die Instrumentierung von Brücken ist daher ein strategischer Hebel, um die Instandhaltung sicherer und wirtschaftlicher zu gestalten. Sie ermöglicht insbesondere die Überwachung verschiedener struktureller Phänomene wie:

• die Entwicklung von Rissen in Beton oder Mauerwerk;
• die Verschiebungen der tragenden Bauteile;
• die Neigungen oder Verdrehungen bestimmter Strukturen;
• die Bewegungen der Fugen zwischen Überbau und Widerlager;
• die Setzungen oder vertikalen Verschiebungen der Auflager und Überbauten.

Allerdings erschweren mehrere Hindernisse diese Überwachung:

• Der Zugang zu Brücken, die sich häufig in großer Höhe, über befahrenen Verkehrswegen oder über Wasserläufen befinden, stellt eine logistische Herausforderung dar.
• Die Vielfalt der Werkstoffe (Spannbeton, Stahlbeton, Stahl, Verbundkonstruktionen) kann die Anbringung der Messgeräte erschweren.
• Begrenzte Unterhaltungsbudgets, insbesondere in kleineren Kommunen, behindern die Umsetzung dieser Maßnahmen.

Trotz dieser Hemmnisse ist eine sorgfältige Überwachung unerlässlich, um die Sicherheit der Nutzer zu gewährleisten und die Lebensdauer der Bauwerke zu verlängern.

Die Lösungen von Saugnac: Antworten auf die konkreten Herausforderungen der Brückenüberwachung

Jede Brücke hat ihre eigenen Randbedingungen: Werkstoffe, Zugänglichkeit, verfügbares Budget. Unsere Messgeräte wurden für diese Praxisrealität entwickelt – ob zur Überwachung eines Risses an einer Betonbrücke, zur Messung der Setzung eines Ingenieurbauwerks oder zur Erkennung eines Schadens an einer Stahlkonstruktion.

Unzugängliche Bauwerke aus der Ferne überwachen

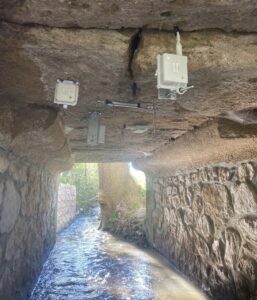

Unsere vernetzten Sensoren ermöglichen die Fernüberwachung von Strukturen, die mitunter unzugänglich oder für eine manuelle Inspektion gefährlich sind. Dank einer automatischen, aus der Ferne konfigurierbaren Datenübertragung verfolgen Sie in Echtzeit:

• die Entwicklung von Rissen;
• die Verschiebungen von Strukturen;
• die Neigungen und Bewegungen tragender Bauteile;
• die Bewegungen der Fugen zwischen Überbau und Widerlager;
• die Setzungen und vertikalen Verschiebungen der Bauwerke.

Der R2-P Setzungsmonitor wurde speziell für die Setzungsüberwachung von Brücken und Ingenieurbauwerken entwickelt. Dieser vernetzte Sensor misst präzise die vertikalen Verschiebungen zwischen verschiedenen Teilen einer Struktur und verfolgt deren Entwicklung im Zeitverlauf.

Zusätzlich kann ein System von Alarmschwellen definiert werden, um bei einer auffälligen Entwicklung der Messwerte unmittelbar benachrichtigt zu werden.

Eine Befestigung für jeden Untergrund – ganz ohne Bohren

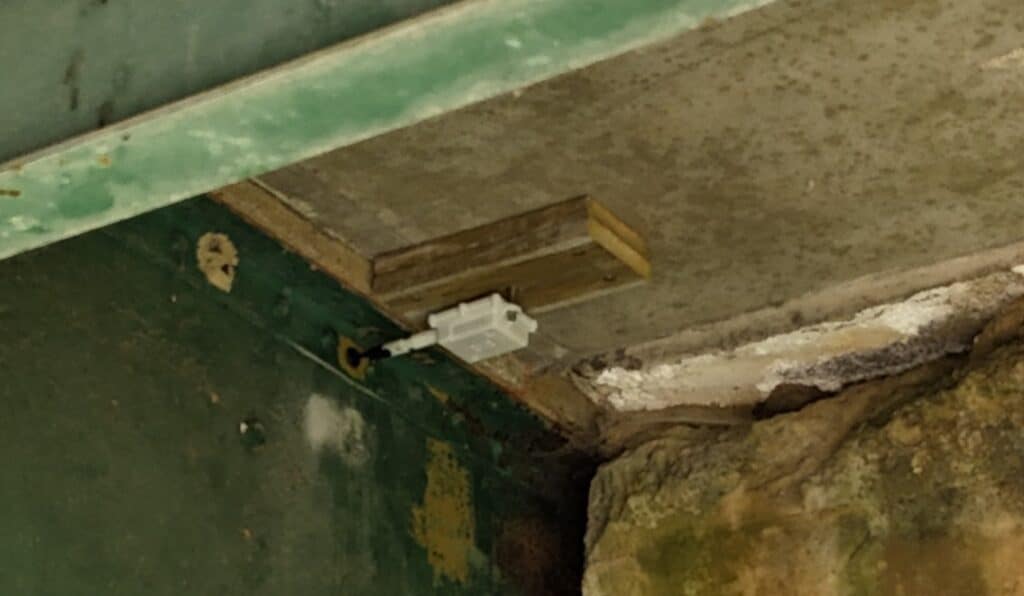

Bestimmte Brücken, insbesondere Stahlbrücken, lassen ein herkömmliches Bohren zur Anbringung der Messgeräte nicht zu. Unsere mechanischen Sensoren (Baureihe G1), digitalen Sensoren (Messgerät E1 mit Platten) oder vernetzten Sensoren (R1, R2-P, R5) können alle durch Kleben befestigt werden, wodurch eine Beschädigung der Struktur vermieden und die Montage erleichtert wird.

Eine zuverlässige, einfache und wirtschaftliche Lösung für Kommunen

• Einfach zu installierende Produkte für jedes Budget
  Vom mechanischen Rissmonitor über digitale Sensoren bis hin zum vernetzten Messgerät bieten wir eine breite Palette an Instrumenten für die Überwachung aller Bauwerksarten.
• Ein ausgezeichnetes Kosten-Nutzen-Verhältnis
  Unsere in Frankreich gefertigten Messgeräte sind auf Langlebigkeit ausgelegt und bleiben dabei erschwinglich. Vernetzte Sensoren wie der R1 oder der R2-P begrenzen die Anzahl der Einsätze vor Ort und amortisieren sich dadurch schnell.
• Ein reduzierter Wartungsaufwand
  Unsere Sensoren arbeiten dank einer Langzeitbatterie und eines dichten Gehäuses mehrere Jahre autark. Die mechanischen Messgeräte sind ihrerseits wartungsfrei.
• Eine spezielle App für eine vereinfachte Überwachung
  Zu allen unseren Messgeräten (mechanisch oder vernetzt) wird eine spezielle App mitgeliefert. Mit ihr lassen sich die Daten visualisieren, Warnmeldungen programmieren, eine Langzeitüberwachung sicherstellen und die Messwerte exportieren.

Die Brückenüberwachung ist eine zentrale Herausforderung für die öffentliche Sicherheit und die Budgetkontrolle. Die Lösungen von Saugnac ermöglichen es Kommunen und Baulastträgern, diese Aufgabe mit robusten, zuverlässigen, wirtschaftlichen und einfach umzusetzenden Messgeräten zu erfüllen.

Sie benötigen Beratung für Ihr Projekt? Kontaktieren Sie uns gerne: Wir helfen Ihnen, die für Ihre Randbedingungen am besten geeignete Lösung zu finden.
