R2.P Vernetzter Setzungsmonitor für Brücken und Bauwerke

R2.P Messgerät – zur Überwachung von Brücken und Bauwerken, die thermischen Schwankungen ausgesetzt sind

Das R2.P-Messgerät ist ein vernetzter Sensor, der speziell für die Überwachung von Bauwerken konzipiert wurde, die kombinierten Bewegungen aus thermischen Längsausdehnungen und vertikalen Setzungen ausgesetzt sind.

Diese Variante des R2-Messgeräts wurde entwickelt, um den spezifischen Anforderungen von Brücken gerecht zu werden, und verfügt über ein mechanisches System, das die durch die Wärmeausdehnung des Brückenüberbaus bedingten Längenänderungen aufnimmt. So ermöglicht es eine zuverlässige Überwachung von Auflagern, Widerlagern, Überbauten und kritischen Bereichen von Ingenieurbauwerken.

Funktionsprinzip

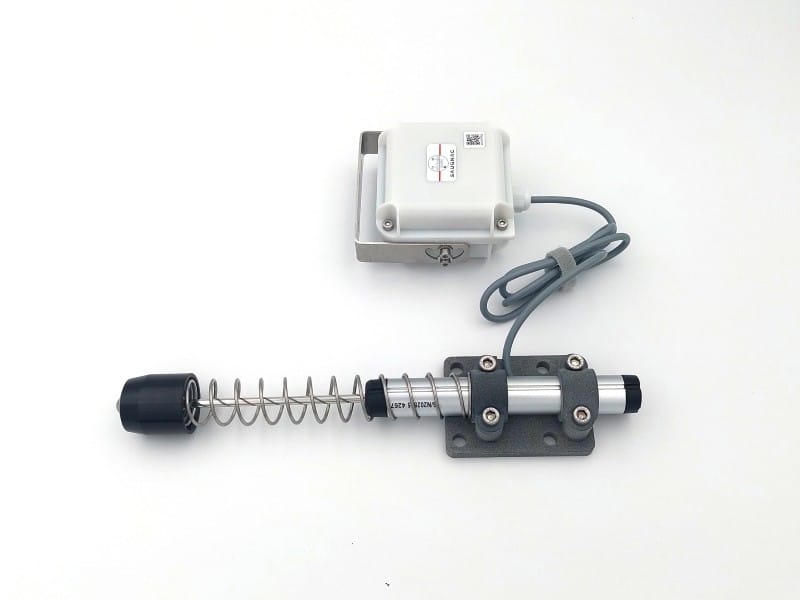

Das R2.P vereint eine optimierte mechanische Baugruppe, die zugleich einen dauerhaften Kontakt, eine kontrollierte Bewegungsfreiheit und eine präzise Messung gewährleistet:

• ein vernetztes R2-Messgerät (Messbereich 100 mm),
• ein Federsystem, das auf einen konstanten Kontaktdruck ausgelegt ist,

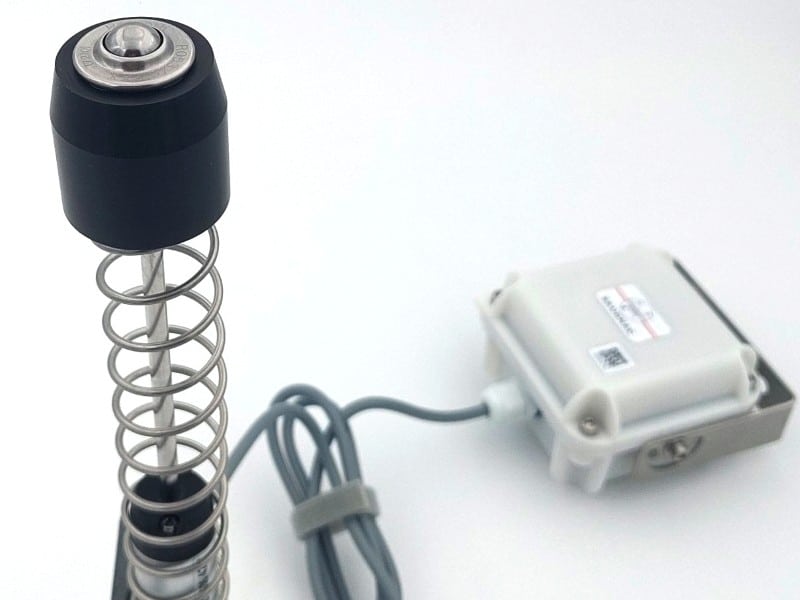

• ein Kopf mit Kugelauflage, der ein omnidirektionales Gleiten ermöglicht,
• ein spezifisches Bauteil für die gesicherte mechanische Integration.

Dank dieser spezifischen Konstruktion ermöglicht das System:

✅ die Aufnahme der durch die Wärmeausdehnung bedingten Längsbewegungen

✅ die präzise Messung der vertikalen Verschiebungen (Setzungen),

✅ einen stabilen Betrieb auch bei Richtungswechseln der Bewegung.

Technische Daten

Kernpunkte

Wie das R2-Messgerät, von dem es abgeleitet ist, ermöglicht es die Messung von Verschiebungen bis zu 100 mm dank eines ausgelagerten linearen Sensors mit großem Messbereich.

Es übernimmt sämtliche elektronischen und kommunikationstechnischen Funktionen des R2: Multinetzbetreiber-Kommunikation über die Netze LTE-M und NB-IoT, integrierte Temperatur- und Feuchtigkeitssensoren zur Korrelation der gemessenen Veränderungen mit den Umgebungsbedingungen sowie ein aus der Ferne aktivierbarer Modus für eine verstärkte Überwachung.

Seine Batterielaufzeit kann bis zu 8 Jahre betragen, je nach gewählter Konfiguration, und ein einjähriges Abonnement für die Datenübertragung ist bei der Inbetriebnahme inbegriffen. Alle Daten bleiben über die kostenlos zugängliche Web- und Mobilanwendung Saugnac einsehbar.

Fernüberwachung

Alle erfassten Daten – Verschiebung, Temperatur und Feuchtigkeit – sind in Echtzeit über die Saugnac-App abrufbar, sowohl am Computer als auch auf dem Smartphone.

Über die Benutzeroberfläche lassen sich die Messwerte in Form individuell anpassbarer Diagramme anzeigen, die Daten im Excel- oder CSV-Format für eine weiterführende Auswertung exportieren oder ein Freigabelink zu einem stets aktualisierten dynamischen Bericht erstellen.

Ein konfigurierbares Alarmsystem kann aktiviert werden, um bei Überschreitung eines festgelegten Schwellenwerts automatisch benachrichtigt zu werden. Selbst nach Ablauf des Übertragungsabonnements bleibt der Verlauf der Messungen in der Anwendung verfügbar.

Modus „Tracking+“: eine verstärkte, fernaktivierbare Überwachung

Bei außergewöhnlichen Ereignissen – Bauarbeiten in der Nähe, Erschütterungen, ungewöhnliche Bewegungen oder strukturelle Warnsignale – kann das Messgerät aus der Ferne in den Modus Tracking+ versetzt werden.

In diesem Modus werden Mess- und Übertragungshäufigkeit vorübergehend erhöht, um eine engmaschige und reaktionsschnelle Überwachung zu ermöglichen. Die Messhäufigkeit kann zwischen 2 und 30 Minuten eingestellt werden, während die Datenübertragung zwischen 1 und 4 Stunden konfiguriert werden kann.

Die maximale Nutzungsdauer des Modus hängt von der gewählten Häufigkeit ab (zum Beispiel 4 Tage bei 2 Minuten, bis zu 60 Tage bei 30 Minuten). Nach Ablauf dieser Zeit wechselt das System automatisch in den Standardmodus zurück, um die Batterie zu schonen. Der Tracking+-Modus kann mehrfach reaktiviert werden, bis zu einem Gesamtumfang von 12.000 Messungen.

Installation des R2.P-Messgeräts

Die Registrierung und Konfiguration des R2.P erfolgen auf dieselbe Weise wie beim R2-Messgerät, über die Saugnac-App (vollständige Beschreibung des Vorgangs siehe Produktdatenblatt R2).

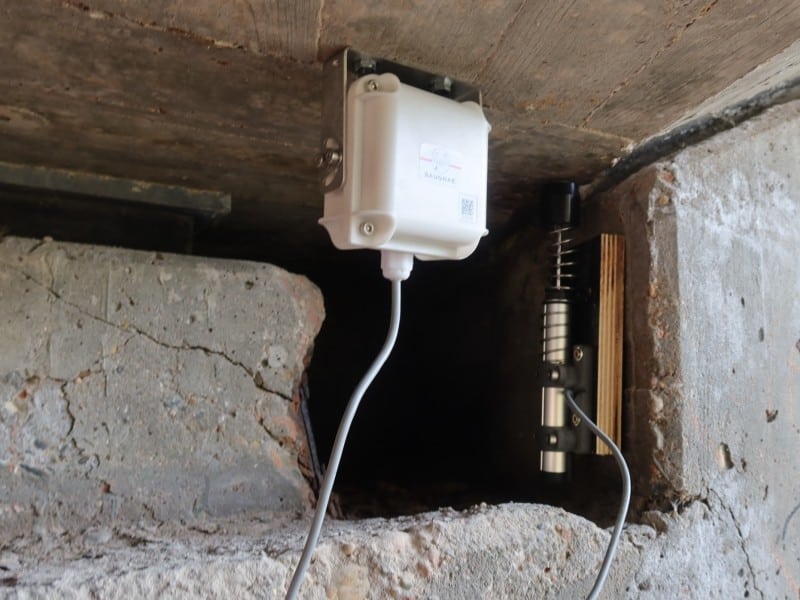

Die Besonderheit des R2.P liegt in seiner mechanischen Umsetzung. Bei der Installation wird zunächst der Halter am Bauwerk befestigt und anschließend das Messgerät positioniert, indem die Feder bei der Montage um etwa 5 cm zusammengedrückt wird. Diese Vorspannung ermöglicht einen Messbereich von etwa ± 5 cm um die Ausgangsposition.

Der Kompressionswert kann je nach geschätzter Bewegung und Überwachungskontext angepasst werden, um den nutzbaren Messbereich zu optimieren.
