R5 vernetzter Neigungssensor

Vorteile des vernetzten Neigungssensors (Inklinometer) für das Bauwerksmonitoring

Technische Daten

Anwendungen des vernetzten Neigungssensors

Der R5-Neigungssensor wird überall dort eingesetzt, wo die Neigung oder Schiefstellung eines Bauwerks aus der Ferne und über lange Zeiträume überwacht werden muss:

• Stützmauern und Böschungssicherungen: Überwachung von Kippbewegungen und beginnender Schiefstellung
• Brücken und Ingenieurbauwerke: Erfassung von Verformungen und strukturellen Bewegungen
• Bestandsgebäude und Nachbargebäude: Setzungsüberwachung bei angrenzenden Bauarbeiten und Baugruben
• Balkone und auskragende Bauteile: Früherkennung von Neigungsänderungen
• Fassaden und historische Gebäude: dezente, dauerhafte Verformungsüberwachung in der Denkmalpflege
• Schwer zugängliche Standorte: dank LTE-M / NB-IoT ist eine Datenübertragung auch dort oft möglich, wo der klassische Mobilfunkempfang eingeschränkt ist (die Netzabdeckung sollte vorab geprüft werden – siehe Abschnitt „Abonnement und Netzabdeckung“)

Beschreibung des R5-Messgeräts – Vernetzter Neigungssensor

Ein vernetzter Neigungssensor – autonom und einsatzbereit

Das R5-Messgerät ist ein vernetzter Neigungssensor (Inklinometer), der zur Fernüberwachung der Neigung und Schiefstellung von Ingenieurbauten, Stützmauern, Brücken, Fassaden, Balkonen und anderen sensiblen Strukturen entwickelt wurde. Er eignet sich für das Bauwerksmonitoring und die Setzungsüberwachung bei Bestandsgebäuden, angrenzenden Baustellen und historischen Bauwerken. Das Messgerät ist vollständig autonom und benötigt für den Betrieb keine zusätzliche Ausrüstung und kein Gateway. Es wird gebrauchsfertig geliefert und enthält alles, was für eine zuverlässige, präzise und dauerhafte Überwachung erforderlich ist.

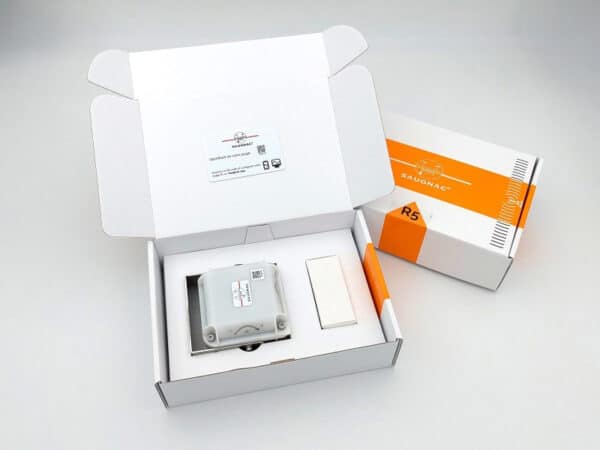

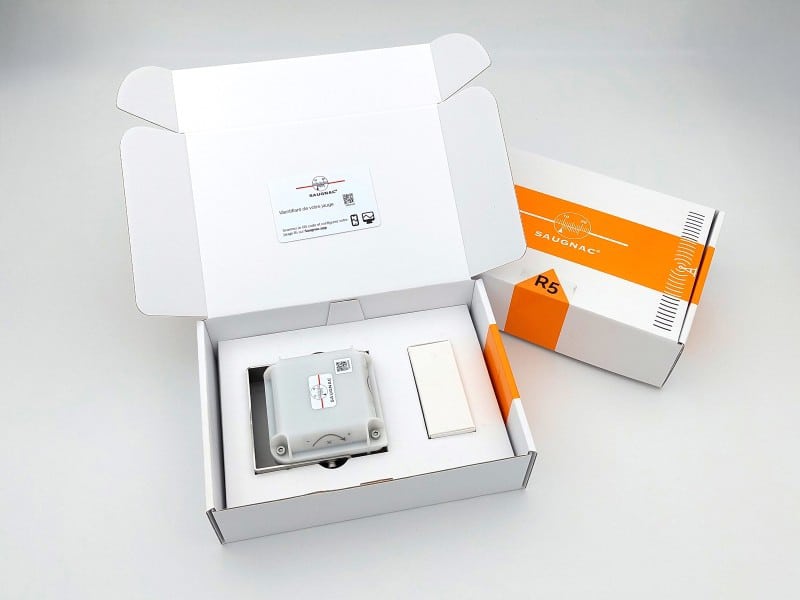

Ein umfassendes Gerät mit:

• Drei integrierten Sensoren: Messung der Neigung auf 2 Achsen, Temperatur und Luftfeuchtigkeit
• Einer zeitlich unbegrenzten Anwendung auf Smartphone oder PC zum Konfigurieren und Abrufen der Daten
• Einem 1-Jahres-Abonnement inklusive, das erst bei der ersten Inbetriebnahme aktiviert wird. Auch nach Ablauf bleiben die Daten in der Anwendung weiterhin einsehbar
• Einem „Tracking+“-Modus zur punktuellen Erhöhung der Messfrequenz (bis zu 1 Messung alle 2 Minuten und stündliche Datenübertragung). Dieser Modus ist zeitlich begrenzt, um die Batterie zu schonen und die Datenmenge zu reduzieren
• Mitgeliefertem Befestigungsmaterial (Winkel und Dübel) für eine einfache Befestigung in allen Situationen

Das R5-Messgerät aktiviert sich in regelmäßigen Abständen, um Neigung, Temperatur und Luftfeuchtigkeit zu messen. Diese Daten werden lokal gespeichert und anschließend entsprechend der festgelegten Sendungshäufigkeit an die App übertragen.

Dank der intuitiven Benutzeroberfläche sind keine technischen Kenntnisse erforderlich. Der Benutzer muss lediglich drei Parameter in der App festlegen: die Häufigkeit der Messungen, die Häufigkeit der Datenübertragung und den Zeitpunkt des Überwachungsbeginns.

Der wiederverwendbare und fernkonfigurierbare Neigungssensor ermöglicht eine Anpassung der Einstellungen aus der Ferne, um sich den Anforderungen der Baustelle anzupassen. Nach Abschluss eines Messzeitraums kann das Messgerät abgebaut und gelagert werden. Für einen neuen Einsatz kann es dann mit derselben Konfiguration wie bei der ersten Installation wiederverwendet werden.

Netzwerk in Deutschland, Österreich und der Schweiz

Das Messgerät R5 stellt eine Verbindung zum LTE-M/NB-IoT-Netzwerk her. Dieses basiert auf 4G-Antennen und wurde speziell für vernetzte Objekte entwickelt. Das Protokoll ermöglicht dabei eine bessere Signaldurchdringung von Wänden als klassischer Mobilfunk; je nach Standort ist ein Empfang auch in Untergeschossen möglich. Die Netzabdeckung sollte vor der Installation am vorgesehenen Standort geprüft werden. Die Vernetzung ermöglicht die Abdeckung der wichtigsten europäischen Länder, insbesondere Deutschlands, Österreichs und der Schweiz, sowie weiterer Länder weltweit.

Das Abonnement beginnt erst mit der Aktivierung des Messgeräts. Solange der Neigungsmesser nicht aktiviert ist, läuft das Abonnement nicht an.

Mehr als 8 Jahre Autonomie je nach Nutzung

Das Messgerät wird mit einer im Lieferumfang enthaltenen 3,6-V-Lithiumbatterie betrieben. Die Lebensdauer der Batterie hängt von den gewählten Einstellungen und den Nutzungsbedingungen ab. Unter normalen Bedingungen kann sie zwischen mehr als 2 und mehr als 8 Jahren variieren. Bei der Ersteinrichtung zeigt die App eine Schätzung der verbleibenden Lebensdauer an.

Wenn die Batterie zur Neige geht, wird automatisch eine Warnmeldung gesendet, damit der Batterieaustausch rechtzeitig erfolgen kann.

Modus „Tracking+“: Verstärkte Überwachung, ferngesteuert aktivierbar

Bei punktuellen Bedürfnissen nach intensiverer Überwachung (z. B. bei ungewöhnlichen Ereignissen, Bauarbeiten oder strukturellen Warnungen) kann der „Tracking+“-Modus aus der Ferne über die App aktiviert werden.

In diesem Modus können Sie die Mess- und Sendehäufigkeit wie folgt erhöhen:

• Messfrequenz: alle 2, 5, 10, 20 oder 30 Minuten
• Sendehäufigkeit der Messwerte: stündlich, alle 2, 3 oder 4 Stunden

Dieser Modus ist zeitlich begrenzt, da er mehr Energie und Daten verbraucht.

Die maximale Betriebsdauer wird je nach gewählter Häufigkeit automatisch festgelegt. Wird diese Dauer erreicht und der „Tracking+“-Modus nicht deaktiviert, wechselt das Gerät automatisch in den Standardmodus, um die Batterieleistung und die ausgetauschte Datenmenge zu verringern. Dieser Modus kann für eine Messreihe mit bis zu 12.000 Messungen wiederholt aktiviert werden.

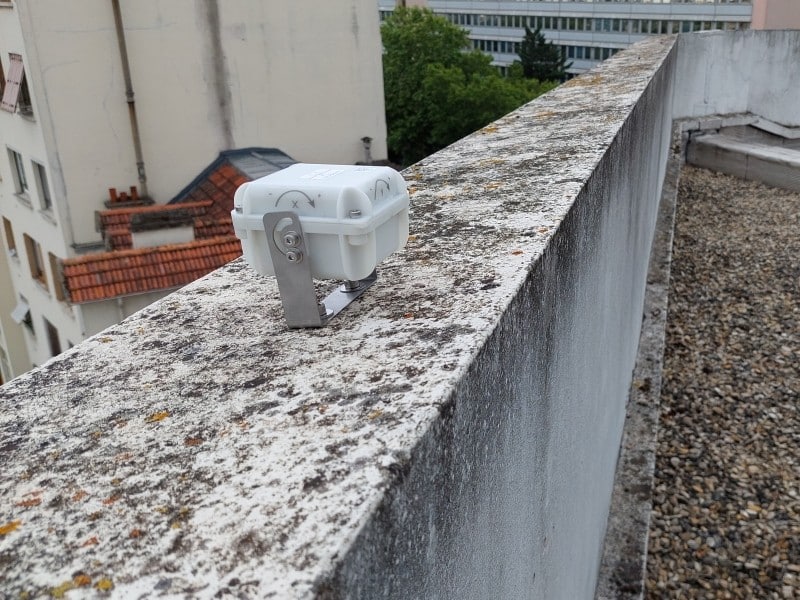

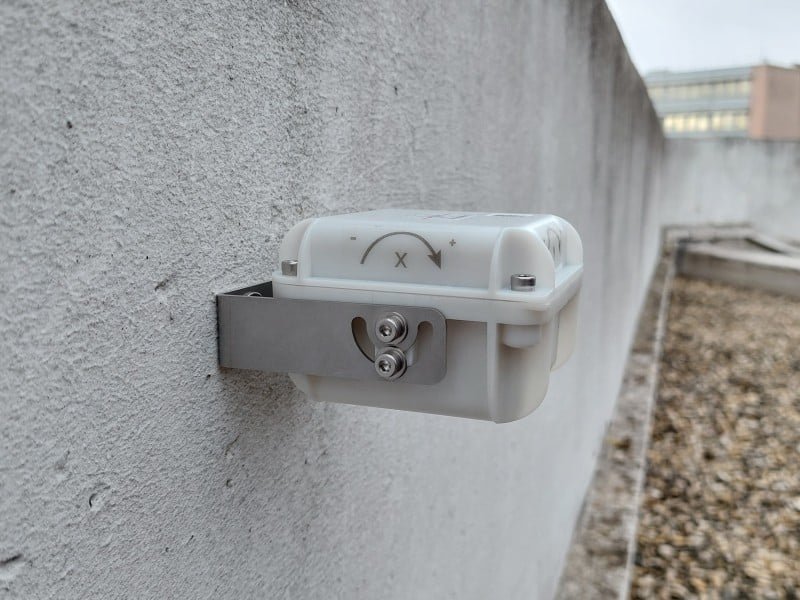

Beispiel für Montage und Überwachung in der Praxis

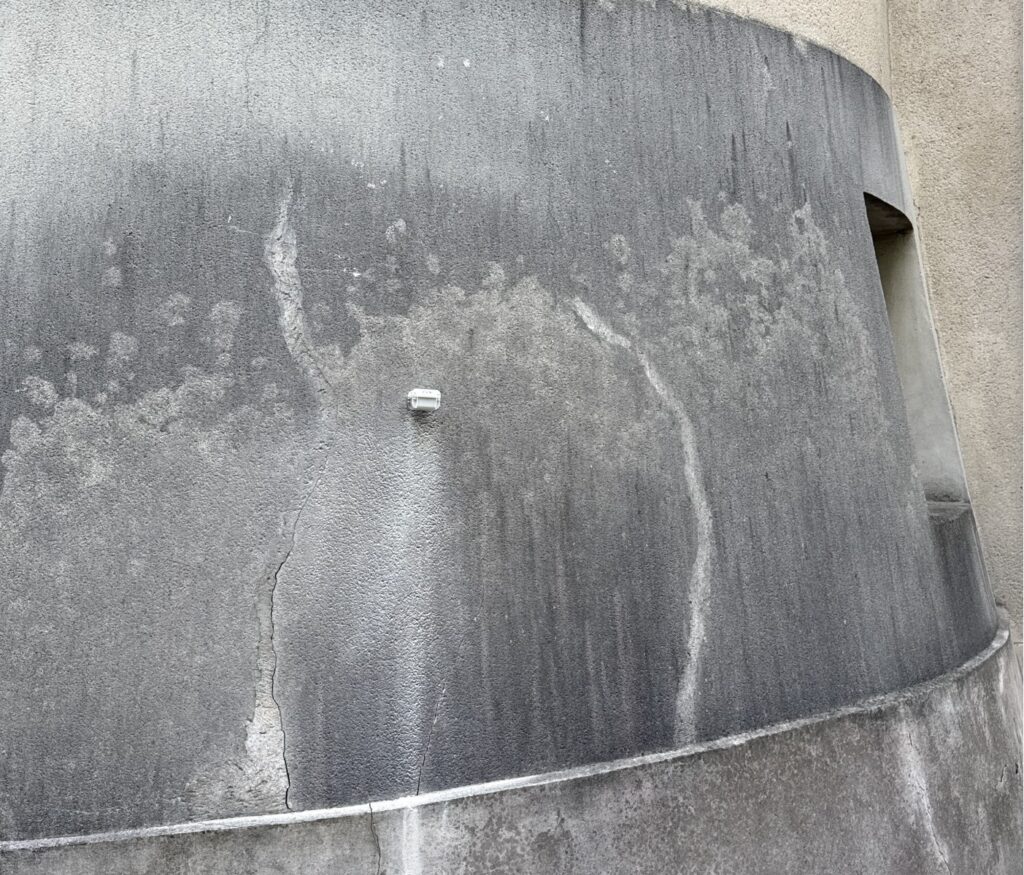

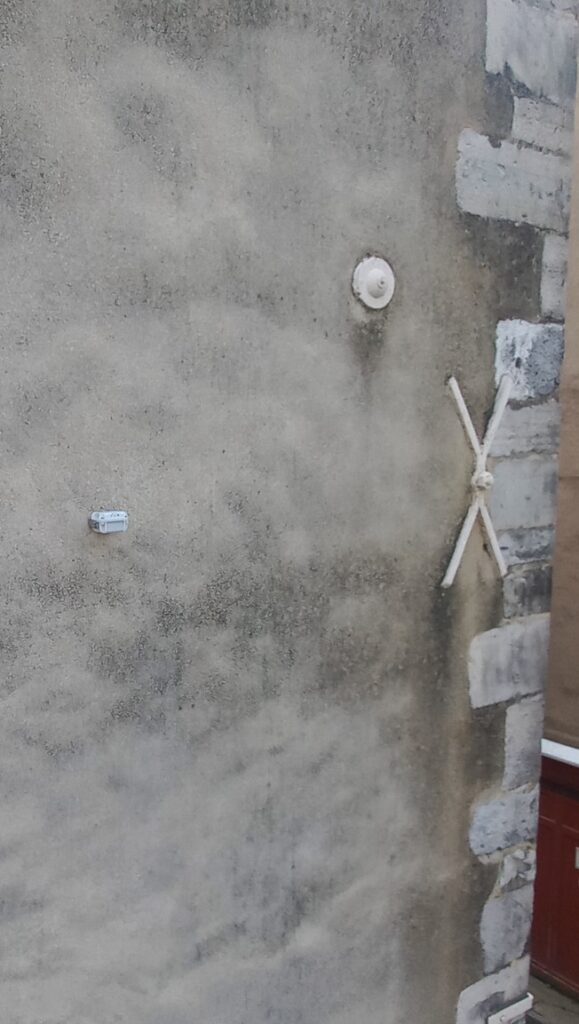

Vielseitige Montage auf unterschiedlichen Untergründen

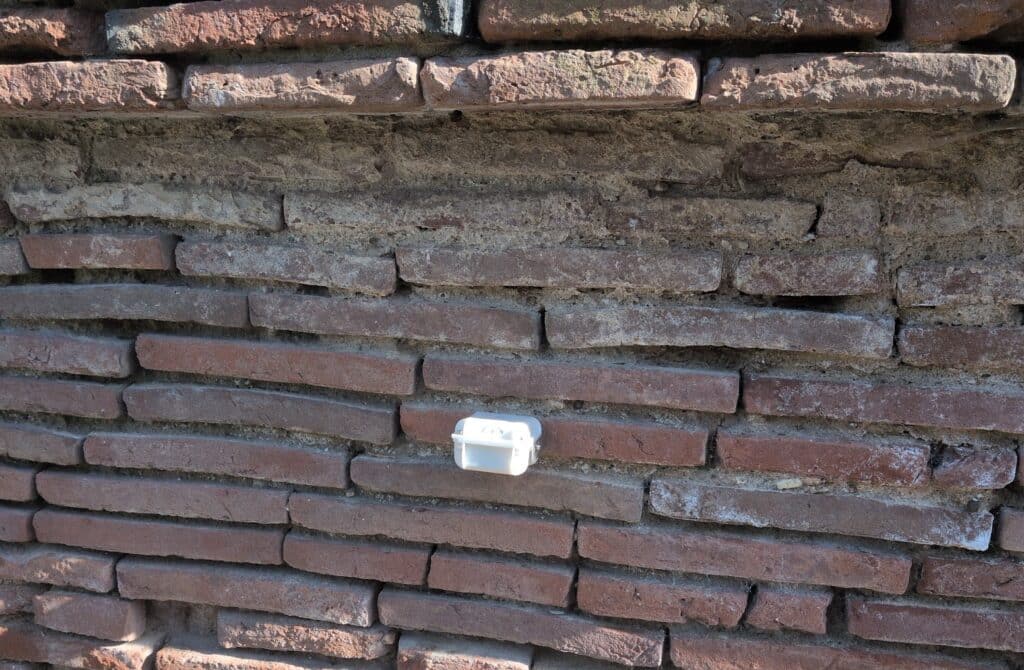

Der R5-Neigungssensor lässt sich auf nahezu jedem Untergrund anbringen – ob auf Beton, Mauerwerk, historischem Ziegel oder direkt an Fels. Dank des mitgelieferten Befestigungswinkels und der beiden Dübelarten (Messing für massive, EPDM für hohle Untergründe) passt sich die Montage an die jeweilige Struktur an. Bei Metalluntergründen ist auch eine Verklebung möglich. Die folgenden Beispiele zeigen typische Einsatzsituationen im Bauwerksmonitoring:

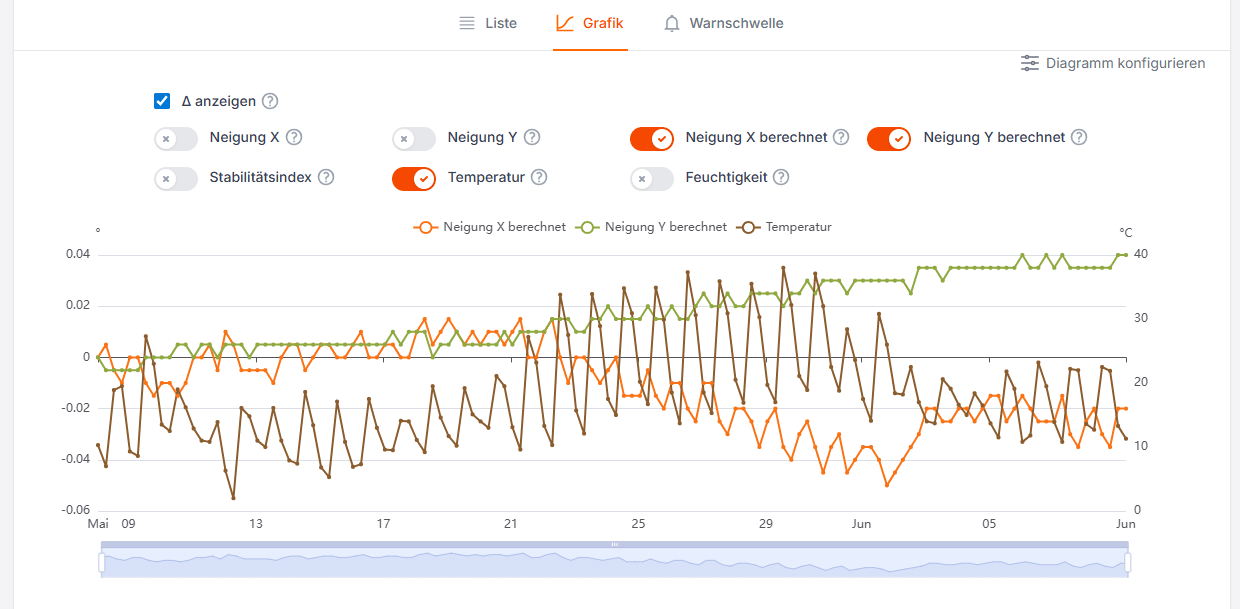

Beispiel für ein Messprotokoll in der Saugnac-App

Die folgende Grafik zeigt ein Beispiel für die Daten, die der R5 über die Saugnac-App bereitstellt. Aufgezeichnet werden die Neigung auf den beiden Achsen X und Y sowie die Temperatur. Die Werte lassen sich einzeln ein- und ausblenden und über den gewählten Zeitraum darstellen.

Die gemeinsame Darstellung von Neigung und Temperatur über denselben Zeitraum gibt Ihnen alle erfassten Messwerte an die Hand. Die Daten können als Grafik exportiert oder im Excel- bzw. CSV-Format heruntergeladen werden.

Testen Sie die App mit dem Demokonto, um die Darstellung der Messwerte selbst zu erkunden (Zugangsdaten siehe Abschnitt „Anwendung zur Verfolgung der Messwerte“).

Einfache und schnelle Installation des Neigungssensors R5

Die Montage des R5-Messgeräts ist so konzipiert, dass sie schnell und ohne besondere technische Kenntnisse von jedem durchgeführt werden kann. Die Einrichtung erfolgt in wenigen Schritten mithilfe der mitgelieferten Schrauben und der Saugnac-App, die für Smartphones und PCs verfügbar ist. Eine detaillierte Anleitung liegt dem Messgerät bei und führt Sie Schritt für Schritt durch die Installation.

Die Schritte zur Einrichtung:

1. Hinzufügen des R5-Messgeräts in der App: Scannen Sie den QR-Code des Messgeräts oder geben Sie die ID unter dem QR-Code ein.
2. Konfigurieren Sie die Betriebsparameter: Legen Sie in der Anwendung Folgendes fest:
   • Uhrzeit der ersten Messung
   • Häufigkeit der Messungen: alle 1, 2, 4, 6, 8, 12 oder 24 Stunden
   • Häufigkeit der Datenübertragung: alle 12 Stunden, alle 1, 2, 3 oder 7 Tage. Hinweis: Eine geringere Übertragungshäufigkeit verlängert die Batterielebensdauer des Messgeräts.
3. Einschalten des Messgeräts: Öffnen Sie das Gehäuse, betätigen Sie den Schalter zum Einschalten, und schließen Sie das Gehäuse wieder. Das Messgerät initialisiert sich automatisch, verbindet sich mit dem Netzwerk und zeigt seinen Status über eine LED an. Sobald es bereit ist, wechselt es in den Standby-Modus, bis die erste Messung erfolgt.
4. Befestigung des Messgeräts an der zu überwachenden Struktur:
   • auf massivem Untergrund: Verwenden Sie die Messingdübel
   • auf hohlem Untergrund: Verwenden Sie die EPDM-Dübel

Befestigung des vernetzten Neigungssensors

Das R5-Messgerät wird mit zwei Dübelarten geliefert:

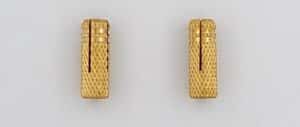

Messingdübel für massive Untergründe, mit Ø8-mm-Löchern
Erforderliches Werkzeug (nicht mitgeliefert) für die Befestigung auf massiven Untergründen mit Messingdübeln: Bohrmaschine, 8-mm-Bohrer, 5-mm-Sechskantschlüssel + 3-mm-Sechskantschlüssel zum Öffnen des Gehäuses

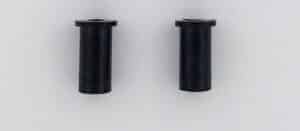

EPDM-Dübel für hohle Untergründe (auch für massive Untergründe geeignet) mit einer Lochgröße von Ø13 mm.
Erforderliches Werkzeug (nicht mitgeliefert) für die Befestigung an hohlen (oder massiven) Untergründen mit EPDM-Dübeln: Bohrmaschine, 13-mm-Bohrer, 5-mm-Sechskantschlüssel + 3-mm-Sechskantschlüssel zum Öffnen des Gehäuses und Einschalten des Neigungsmessers.

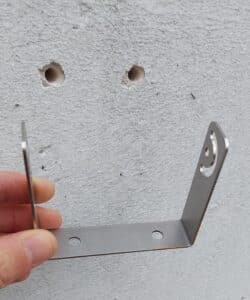

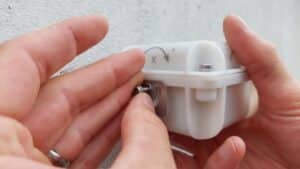

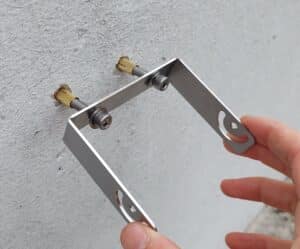

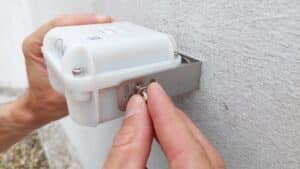

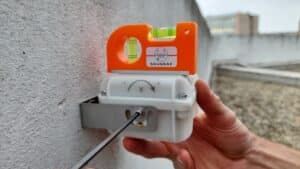

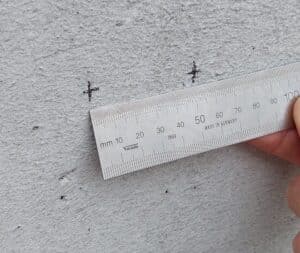

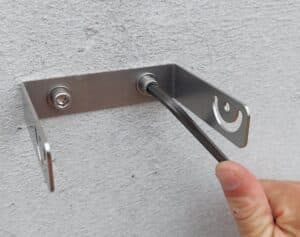

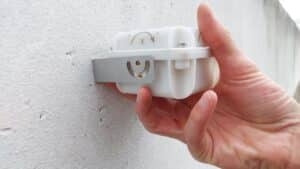

Zur Befestigung des Messgeräts müssen die Löcher gebohrt, die Dübel eingesetzt, die Schrauben und der Winkel zur Befestigung am Untergrund vorbereitet und anschließend der Neigungsmesser im Winkel positioniert und ausgerichtet werden.

Die Befestigung durch Kleben ist auch für Metalluntergründe möglich. Dazu wird der Winkel mit einem schnell abbindenden Zweikomponenten-Epoxidkleber angeklebt.

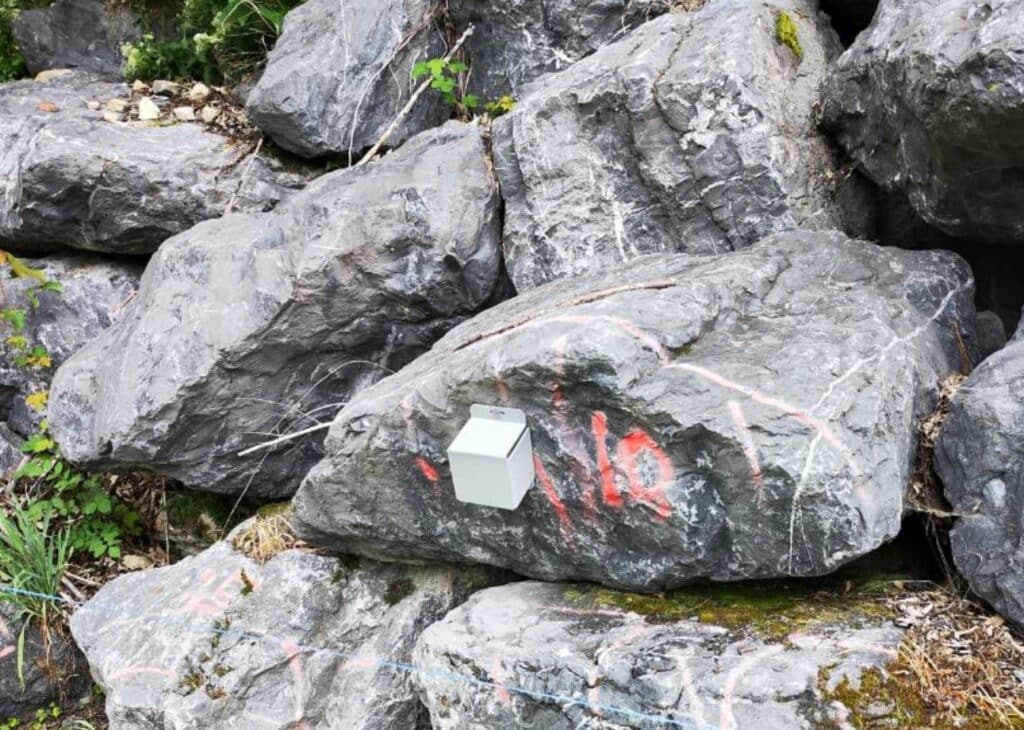

Schutz des Neigungssensors R5

Um den vernetzten Neigungssensor R5 bei Messungen vor Ort zu schützen, wird eine spezielle Schutzkappe angeboten. Sie besteht aus PVC und bildet eine wirksame Barriere gegen Spritzer und unbeabsichtigte Beschädigungen, die im Außenbereich oder auf der Baustelle auftreten können.

Sie ist so gestaltet, dass sie perfekt auf das R5-Messgerät passt, und bietet eine einfache und zuverlässige Lösung, um das Instrument bei einer längeren Installation am Bauwerk zu sichern.

Die Schutzkappe für das R5-Messgerät ist in drei Farben erhältlich (weitere Farben auf Anfrage möglich).

Abonnement und Netzabdeckung: zuverlässige und umfassende Verbindung

Zu jedem vernetzten Messgerät wird ein einjähriges Multibetreiber-Abonnement mitgeliefert, das in ganz Europa sowie in den wichtigsten Ländern der Welt gültig ist. Das Gerät wählt beim Einschalten automatisch das leistungsstärkste verfügbare Netz aus.
Dabei stützt es sich auf die Protokolle LTE-M und NB-IoT, die speziell für die Kommunikation vernetzter Objekte über die 4G-Antennen der Mobilfunkbetreiber entwickelt wurden.

Überprüfung der Netzabdeckung in Deutschland

Es ist möglich, die Netzabdeckung einer Adresse in Deutschland hier zu überprüfen: gigabitgrundbuch.bund.de.

Für Österreich können Sie diese Seite aufrufen: breitbandatlas.gv.at. Nachdem Sie das Netz (z. B. Telekom) und die 4G-Technologie ausgewählt haben, können Sie eine Adresse in die Suchleiste eingeben, um die Netzabdeckung zu überprüfen.

Verwaltung von Netzwerkunterbrechungen

Bei einem vorübergehenden Verbindungsausfall speichert das Messgerät die Daten lokal. Diese Daten werden bei der nächsten Verbindung automatisch übertragen.
Wenn die Unterbrechung andauert, versucht das Gerät automatisch, die Verbindung wiederherzustellen, gegebenenfalls auch durch einen Wechsel des Netzbetreibers.

Verwaltung des Abonnements

• Laufzeit: 1 Jahr ab der ersten Aktivierung
• Verlängerung: direkt über die App, entweder per Kreditkarte oder über einen Bestellschein, der auf der Grundlage eines Angebots erstellt wird
• Preis: 49 € zzgl. MwSt. für ein weiteres Jahr
• Daten: Nach Ablauf bleiben die zuvor gespeicherten Daten weiterhin einsehbar, es werden jedoch keine neuen Messwerte mehr übertragen, solange das Abonnement nicht verlängert wird.

Echtzeit-Überwachung der Neigungen über die Saugnac-App

Alle von den integrierten Sensoren gemessenen Daten (Neigung auf zwei Achsen, Temperatur und Luftfeuchtigkeit) sind über die App https://saugnac.app verfügbar. Die App ist kostenlos für Smartphones und PCs erhältlich. Der Zugriff auf die App bleibt auch nach Ablauf des Abonnements aktiv, und zuvor gespeicherte Daten können ohne zeitliche Begrenzung abgerufen werden.

Die Messwerte werden je nach gewählter Mess- und Sendehäufigkeit nahezu in Echtzeit in der App bereitgestellt (das Intervall ergibt sich aus der Kombination von Mess- und Übertragungsfrequenz).
📊 Anzeige und Nutzung der Daten

Anpassbare Grafiken: Lassen Sie sich die Entwicklung der Messwerte in übersichtlichen Grafiken anzeigen, die sich als Bilddateien exportieren lassen und sich ideal für Ihre Berichte eignen.
Datenexport: Laden Sie die Rohdaten im Excel- oder CSV-Format herunter, um sie eingehend zu analysieren.
Freigabe dynamischer Berichte: Generieren Sie einen sicheren Link, über den Sie auf einen interaktiven Bericht mit den aktuellsten Daten zum Zeitpunkt des Abrufs zugreifen können.

🚨 Warnsystem
Die Anwendung ermöglicht die Einrichtung von E-Mail-Warnmeldungen, wenn ein Schwellenwert gegenüber der ersten aufgezeichneten Messung über- oder unterschritten wird. So werden Sie über ungewöhnliche oder kritische Entwicklungen informiert. Die Warnmeldung wird zum Zeitpunkt der Datenübertragung versandt.

Schnittstelle zum Datenversand an Ihr IT-System

Wir stellen eine Standard-API zum Senden der Daten an jedes beliebige Informationssystem zur Verfügung. CSV-Dateien können auch auf einem sicheren FTP-Server hinterlegt werden. Wenn Sie die Daten direkt in Ihr IT-System übertragen möchten, ohne unsere Anwendung zu konsultieren, nehmen Sie bitte Kontakt mit uns auf, damit wir die entsprechenden Einstellungen vornehmen können.

Häufige Fragen zum vernetzten Neigungssensor R5

Benötigt der R5 ein Gateway oder zusätzliche Ausrüstung?

Nein. Der R5 ist vollständig autonom und kommuniziert dank integrierter SIM-Karte direkt über das Mobilfunknetz. Es ist kein Gateway und keine zusätzliche Ausrüstung erforderlich.

Funktioniert der Neigungssensor auch an schwer zugänglichen Standorten?

Die Protokolle LTE-M und NB-IoT bieten eine bessere Signaldurchdringung als klassischer Mobilfunk; je nach Standort ist eine Datenübertragung auch in Untergeschossen möglich. Die Netzabdeckung hängt vom Standort ab.

Wie lange hält die Batterie des R5?

Die Batterielebensdauer liegt je nach gewählter Mess- und Sendehäufigkeit zwischen mehr als 2 und mehr als 8 Jahren. Die App zeigt bei der Einrichtung eine Schätzung der verbleibenden Laufzeit an.

Welche Auflösung und Genauigkeit hat der Neigungssensor R5?

Der R5 misst die Neigung auf 2 Achsen mit einer Auflösung von 0,005° (entspricht 0,0873 mm/m) und einer Genauigkeit von ±0,01° von −10° bis +10°, über einen Messbereich von ±45°.

Was kostet das Abonnement für die Datenübertragung?

Ein 1-Jahres-Abonnement ist im Lieferumfang enthalten und beginnt erst mit der Aktivierung. Die Verlängerung kostet 49 € zzgl. MwSt. pro Jahr. Nach Ablauf bleiben gespeicherte Daten weiterhin einsehbar.
