G3 Satz

Vorstellung der G3-Satz

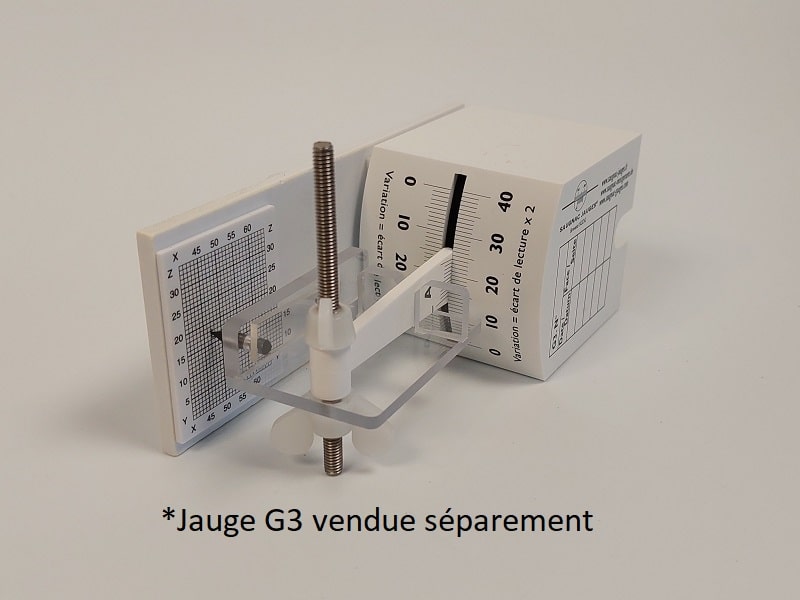

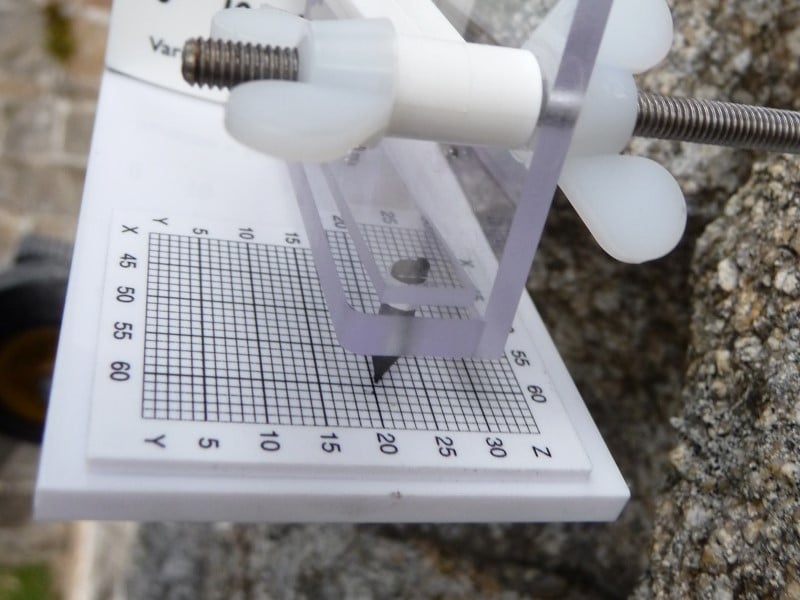

Wir bieten einen zusätzlichen Gravierbausatz an, der an der G3-Riss-Messlehre separat erhältlich angebracht werden kann. Mit diesem Bausatz können Verformungen der Struktur aufgezeichnet werden. Diese neue Vorrichtung zeichnet die maximalen und minimalen Verformungen in grafischer Form auf.

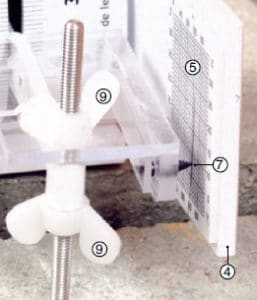

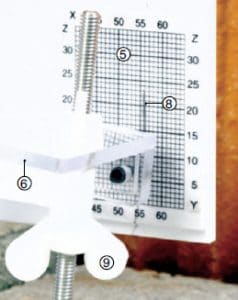

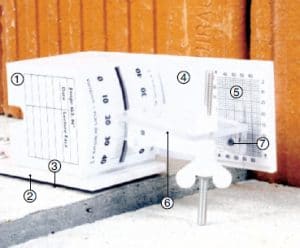

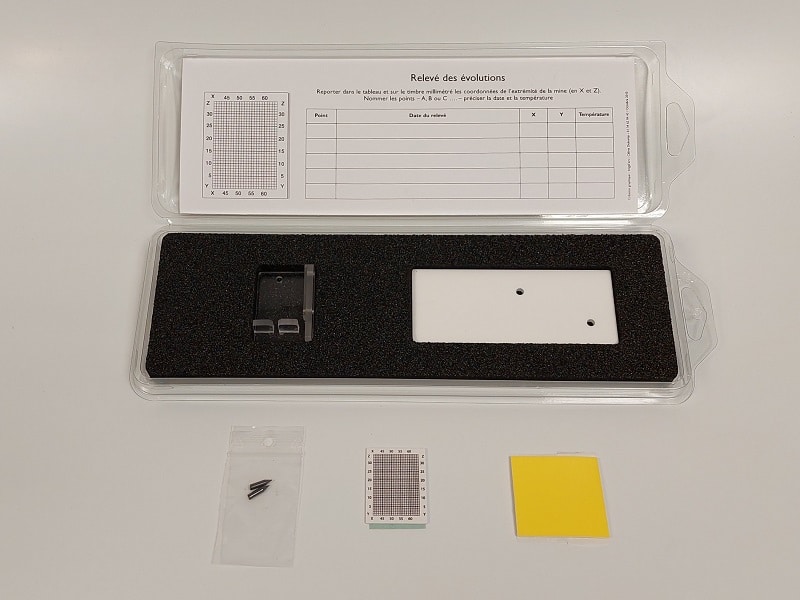

Legende: (1) G3-Riss-Messlehre (2) Zwischenplatte (3) Klebeband (4) Zwischenplatte, die mit der Riss-Messlehre mittels Klebeband an der Seite kraftschlüssig verbunden ist (5) Selbstklebende Millimetermarke, die auf der Platte (4) verklebt ist (6) Platte als Minenhalter, die auf dem Riss-Messlehrenarm mit 2 Flügelschrauben (9) befestigt ist (7) Mine (8) Aufzeichnung Die Platte (6) – als Minenhalter – ist „überstehend“ auf dem Arm positioniert und in den Taster eingeschoben. Sie wird durch die beiden Muttern (9) zur Befestigung des Tasters blockiert
