Erweiterter Rissbreitenmesser – Rissbreite messen

Überblick über den erweiterten Rissbreitenmesser

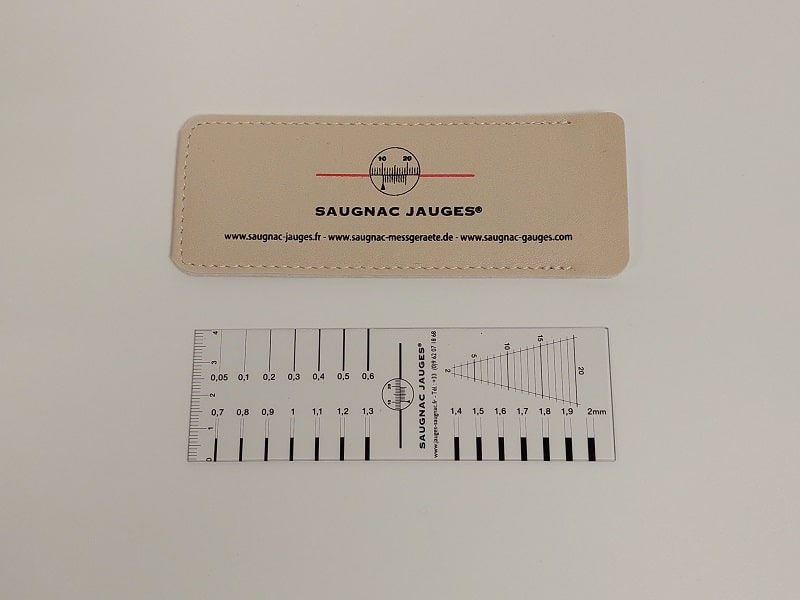

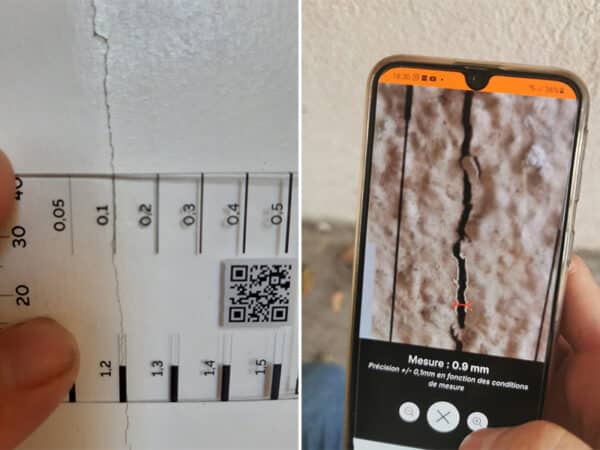

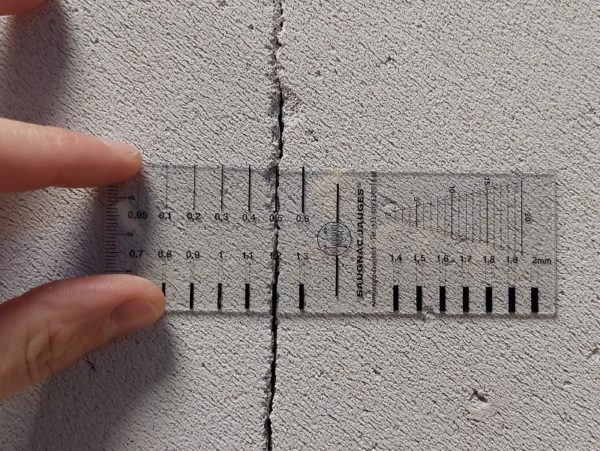

Der „erweiterte“ Rissbreitenmesser von Saugnac ist ein transparenter Rissbreitenmaßstab zur Messung der Rissbreite an Wänden, Fassaden, Bodenplatten und Betonbauwerken. Die Rissbreite lässt sich auf zwei Arten messen:

• visuell, mit den Teilstrichen;
• automatisch, mit der Saugnac-App und ihrem Bildverarbeitungsverfahren mit Augmented Reality (erweiterter Realität).

Bei der automatischen Ablesung dienen die Teilstriche des Rissbreitenmessers als Referenz: Die App erkennt die Rissränder und berechnet die Rissbreite an der gewählten Stelle. Die Ablesung hängt so weniger von der Einschätzung des Anwenders ab, und das Ergebnis kann als beschriftetes Foto gespeichert werden.

Der Rissbreitenmesser dient dazu, einen Riss zu einem bestimmten Zeitpunkt zu erfassen. Um festzustellen, ob sich der Riss verändert, muss ein Rissmonitor beiderseits des Risses befestigt werden (siehe unten).

Einmalige Messung oder Überwachung: Was Sie wissen sollten

Anwendungsbereiche

Die Rissbreite ist der erste Wert, der an einem Riss erfasst wird. Der erweiterte Rissbreitenmesser wird insbesondere eingesetzt für:

• die Erstaufnahme bei einem Gutachten: Trockenheitsschäden durch Schrumpfen und Quellen von Tonböden, Wasserschaden, Schäden nach Bauarbeiten;
• die Beweissicherung vor Baumaßnahmen in der Nähe eines Gebäudes, um vorhandene Risse mit einem beschrifteten Foto zu dokumentieren;
• die Prüfung von Betonbauwerken, um die Rissbreite mit einem vorgegebenen Wert zu vergleichen;
• die Diagnose vor einer Instandsetzung, da das Sanierungsverfahren von der Rissbreite abhängt;
• die Wahl des Rissmonitors, der anschließend angebracht wird (siehe das Merkblatt Rissmonitor je nach Rissart).

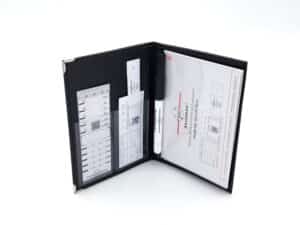

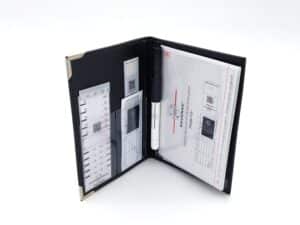

Für den Einsatz vor Ort ist der Rissbreitenmesser auch in der Mappe für den Fachmann (mit 3 G1 Riss-Messlehren) und in der Mappe Plus für den Fachmann (mit 3 G1+ Riss-Messlehren) erhältlich.

Visuelle Ablesung: Riss unter 2 mm

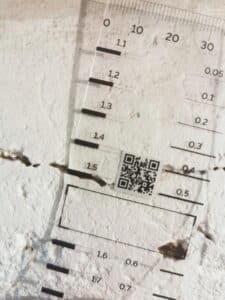

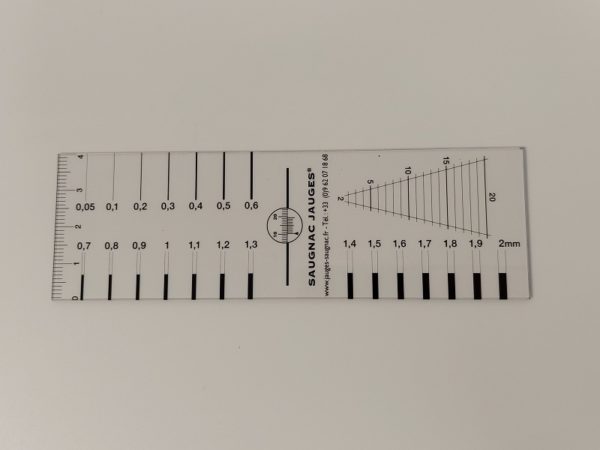

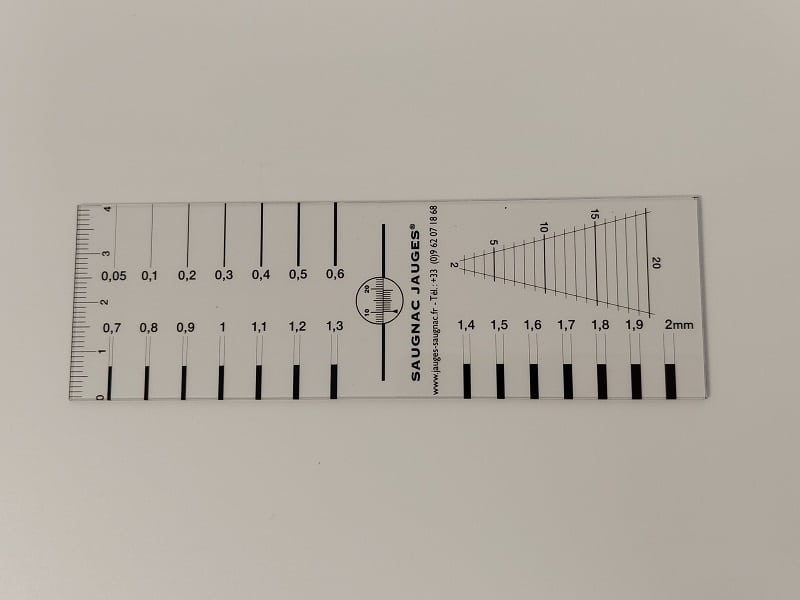

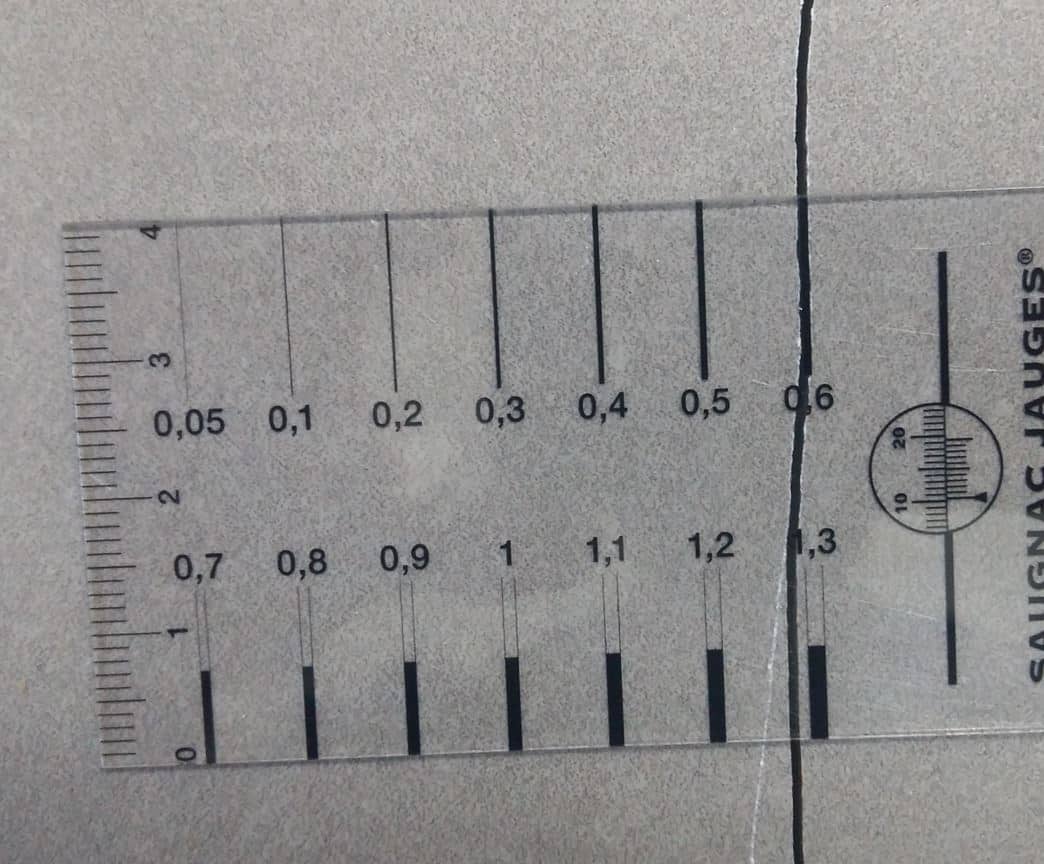

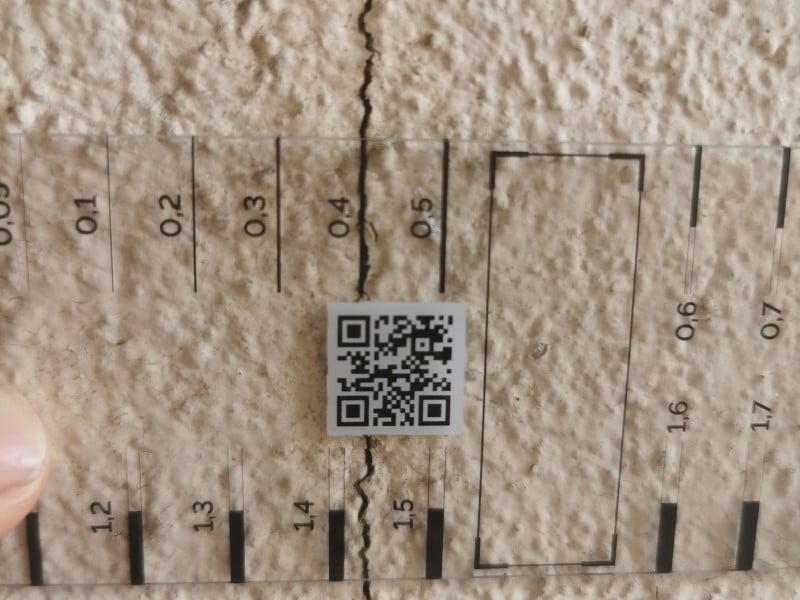

Der Rissbreitenmesser hat 22 Teilstriche von 0,05 mm bis 2 mm. Legen Sie ihn auf den Riss und verschieben Sie ihn, bis die Breite eines Teilstrichs genau der Rissbreite entspricht. Der Wert dieses Teilstrichs gibt die Rissbreite an.

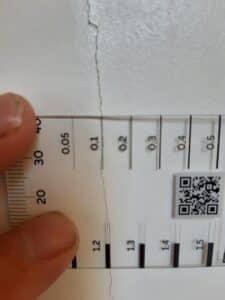

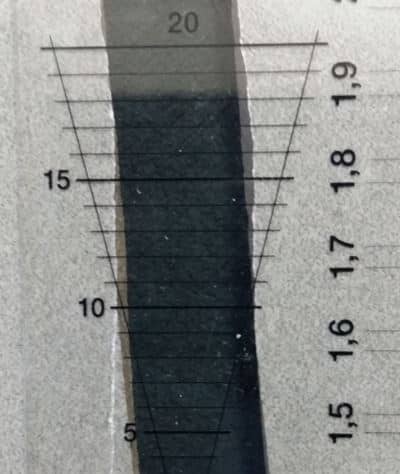

In den obigen Beispielen sind jeweils 0,1 mm, 0,4 mm und 1,5 mm abzulesen.

Visuelle Ablesung: Riss über 2 mm

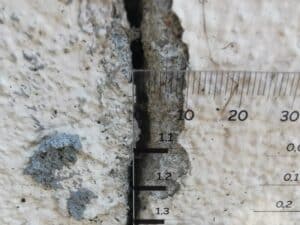

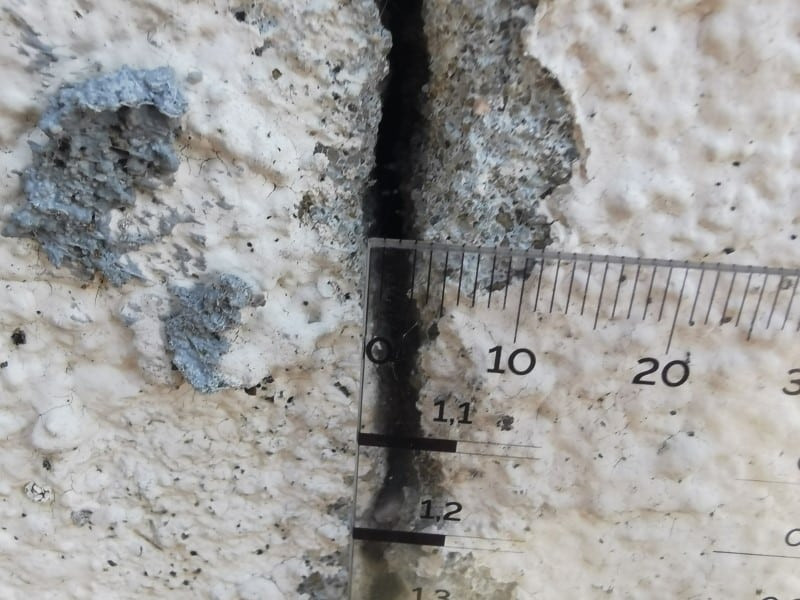

Ab 2 mm legen Sie die Millimeterskala senkrecht zum Riss an und lesen die Rissbreite direkt auf den Millimeter genau ab, bis 40 mm.

Im nebenstehenden Beispiel sind 3 mm abzulesen.

Für einen Riss in einer Innenecke oder zum Messen eines Spalts zwischen zwei Bauteilen ist die Dreikantlehre aus Edelstahl, die in die Öffnung eingeführt wird, eine praktische Ergänzung.

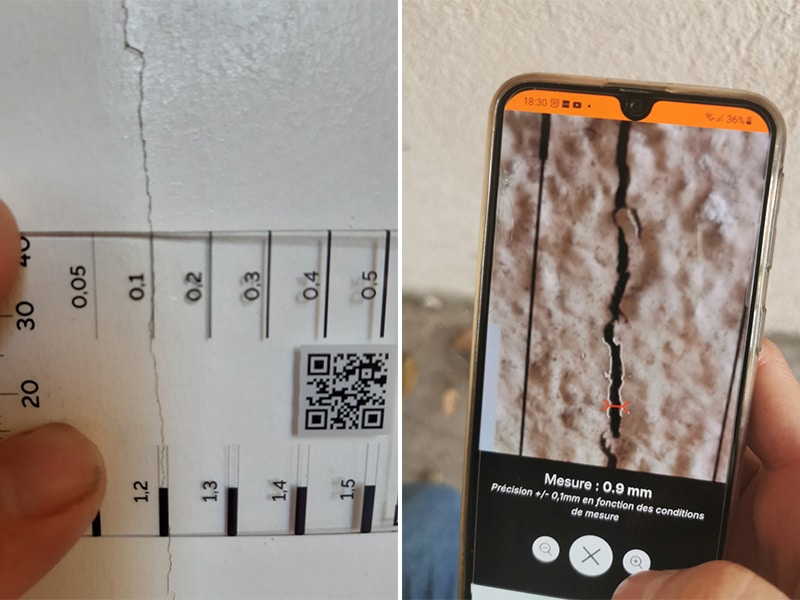

Ablesung mit Augmented Reality in der Saugnac-App

Zugriff auf die App und Positionierung des Rissbreitenmessers

Die Ablesefunktion mit Augmented Reality ist ohne Installation über die Website https://saugnac.app zugänglich, über die Schaltfläche „Mit dem Rissbreitenmesser messen“ oder direkt durch Scannen des QR-Codes auf dem Rissbreitenmesser. Wenn Sie möchten, können Sie die Saugnac-App auch auf Ihrem Telefon installieren.

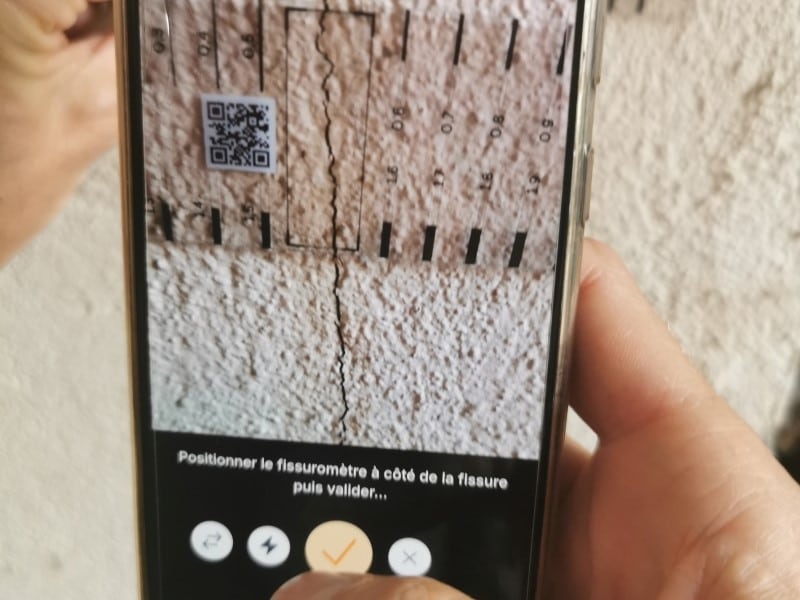

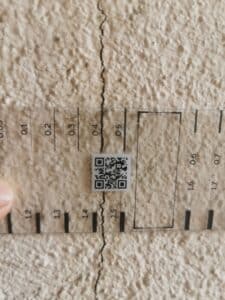

Positionieren Sie den Rissbreitenmesser anschließend so, dass der zu messende Rissabschnitt im Ableserahmen sichtbar ist. Damit die Analyse funktioniert, müssen sichtbar sein: der QR-Code, die 4 Teilstriche ober- und unterhalb des Rahmens sowie die beiden Striche rechts.

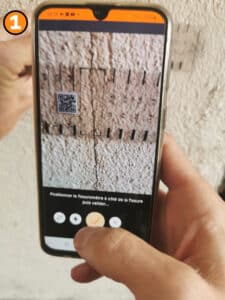

1 – Start der Analyse

Sobald der Rissbreitenmesser positioniert ist, starten Sie die Analyse über die Schaltfläche.

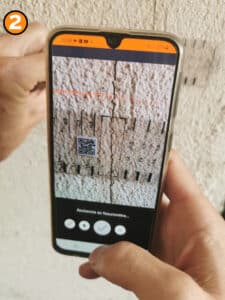

2 – Erkennung des Rissbreitenmessers

Die App analysiert das Bild, um den Rissbreitenmesser zu erkennen. Bei Problemen mit der Erkennung:

• wechseln Sie die Kamera über die Schaltfläche : Die App ist für Standardkameras ausgelegt, manche Telefone verwenden jedoch standardmäßig die Weitwinkelkamera;
• bewegen Sie das Telefon etwas näher heran oder weiter weg.

Für die Analyse ist ein aktuelles Telefon mit einer guten Kamera und einem ausreichend leistungsfähigen Prozessor erforderlich.

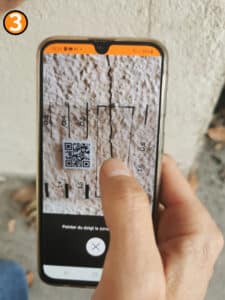

3 – Auswahl der Messstelle

Sobald der Rissbreitenmesser erkannt wurde, tippen Sie auf dem Bildschirm auf die Rissstelle, die gemessen werden soll.

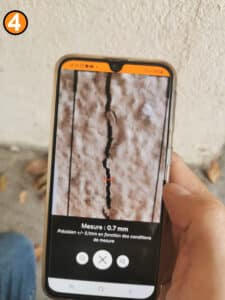

4 – Berechnung und Anzeige des Ergebnisses

Die App berechnet die Rissbreite und zeigt sie an. Die Zoom-Schaltfläche vergrößert das Bild, um die Modellierung der Rissränder zu kontrollieren und mögliche Erkennungsfehler festzustellen. Durch Tippen auf eine andere Stelle können Sie die Rissbreite an einer anderen Position im Messrahmen messen.

Die automatische Ablesung ist eine Hilfe zur Abschätzung: Je nach Qualität und Position der Kamera sowie der Beleuchtung kann der angezeigte Wert um ± 0,1 mm abweichen.

5 – Speichern des Fotos

Das Foto mit den erkannten Rissrändern und der berechneten Rissbreite kann auf dem Telefon gespeichert werden. In der App wird es nicht gespeichert: Legen Sie es daher in Ihren Unterlagen ab (siehe Einmalige Messung oder Überwachung).

Häufige Fragen

Was ist der Unterschied zwischen einem Rissbreitenmesser und einem Rissmonitor?

Der Rissbreitenmesser misst die Breite eines Risses zu einem bestimmten Zeitpunkt: Er wird für die Ablesung auf den Riss gelegt und danach wieder entfernt. Der Rissmonitor wird beiderseits des Risses befestigt und misst seine Entwicklung von einer Messung zur nächsten, zum Beispiel die G1+ Riss-Messlehre.

Kann man mit der App die Entwicklung eines Risses überwachen?

Nein. Mit dem Rissbreitenmesser berechnet die App die Rissbreite und ermöglicht es, das beschriftete Foto auf dem Telefon zu speichern. Sie speichert jedoch keinen Verlauf und erstellt keine Verlaufskurve. Die Überwachung über die Zeit erfolgt mit Rissmonitoren, deren Messwerte in der Saugnac-App zentral erfasst werden.

Muss eine App installiert werden?

Nein, das ist nicht erforderlich. Die Ablesung mit Augmented Reality funktioniert direkt im Browser des Smartphones, über saugnac.app oder durch Scannen des QR-Codes auf dem Rissbreitenmesser. Wenn Sie möchten, können Sie die Saugnac-App auch auf Ihrem Telefon installieren.

Welche Rissbreiten lassen sich messen?

Von 0,05 mm bis 40 mm bei visueller Ablesung: mit den 22 Teilstrichen von 0,05 mm bis 2 mm, darüber mit der Millimeterskala bis 40 mm.

Wie werden Risse nach ihrer Breite eingeteilt?

Häufig wird zwischen Haarrissen (unter 0,2 mm), Rissen (0,2 bis 2 mm) und breiten Rissen (über 2 mm) unterschieden. Mit einem Ablesebereich von 0,05 bis 40 mm misst der Rissbreitenmesser Rissbreiten in jeder dieser Kategorien. Die Rissbreite sagt nichts darüber aus, ob ein Riss aktiv ist: Nur eine Überwachung über die Zeit zeigt, ob er sich verändert.

Wie misst man einen Riss in einer Ecke?

Da der Rissbreitenmesser flach ist, eignet er sich für Risse auf ebenen Flächen. Für einen Riss in einer Ecke oder zum Messen eines Spalts zwischen zwei Bauteilen verwenden Sie die Dreikantlehre.

Wie genau ist die automatische Ablesung?

Je nach Qualität und Position der Kamera sowie der Beleuchtung kann die von der App geschätzte Rissbreite um ± 0,1 mm abweichen.

Welches Telefon wird für die automatische Ablesung benötigt?

Ein aktuelles Smartphone mit einer guten Kamera und einem ausreichend leistungsfähigen Prozessor. Schlägt die Erkennung fehl, prüfen Sie, ob die App die Weitwinkelkamera verwendet.
