G1.3-Riss-Messlehre

197,00 Netto pro Packung mit 5 Lehren

  • Für Risse mit einer Breite von mehreren Zentimetern (Befestigungsabstand max. 25 cm / Amplitude max. 17 cm)
  • Auflösung von 0,1 mm
  • Befestigung mit doppelseitigen Klebebändern oder enthaltenen Schlagdübeln
  • Messverfolgung mit der kostenlosen Saugnac-App

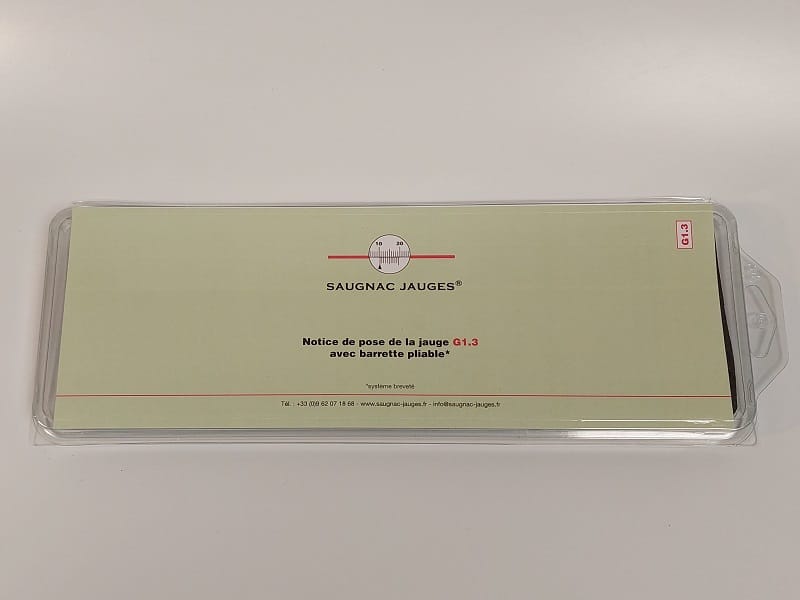

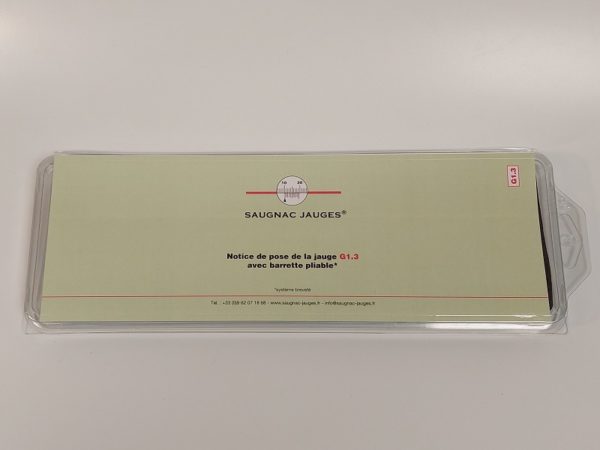

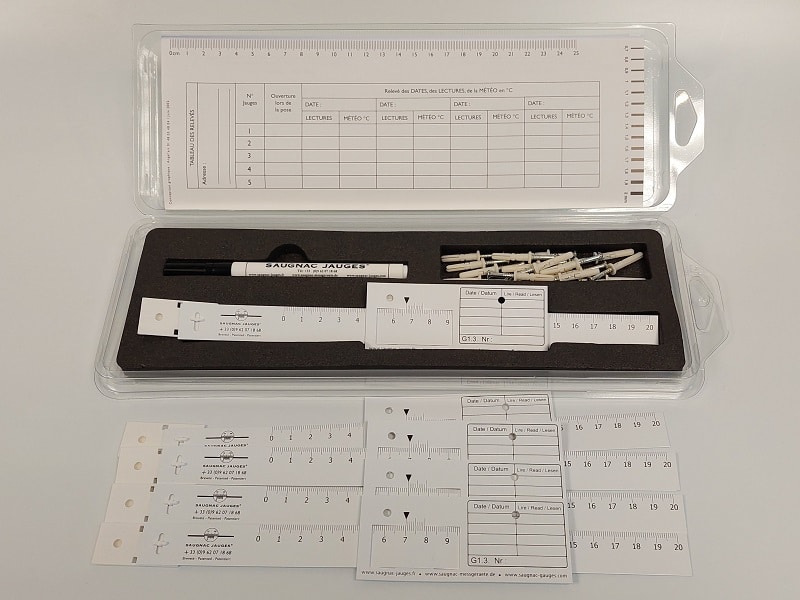

  • Wird in einer Schachtel mit 5 Lehren, 1 Stift und einer Bedienungsanleitung geliefert.
    Hergestellt in Frankreich

Technische Daten

  • Auflösung
    0,1 mm
  • Art der Verfolgung
    Überwachung auf einer Achse
  • Type de fissure
    Riss mit einer Breite von mehreren Zentimetern, der weit entfernte Befestigungspunkte erfordert (bis zu 25 cm) oder/und
    Riss mit einer Bewegungsamplitude > 2,5 cm bis zu 17 cm
  • Verwendung
    Innen / Außen: wetterfest und UV-beständig
  • Befestigung
    Klebung mit den mitgelieferten Selbstklebern oder mechanische Befestigung mit den mitgelieferten Schlagdübeln
  • Bedingungen für die Anbringung mit Selbstklebeband
    Anbringungstemperatur: zwischen 0°C und 35°C (-10°C zulässig*). Wirksame Verklebung von -40°C bis +90°C
    *Klebestreifen einige Sekunden in den Händen erwärmen
  • Abmessungen
    260 x 40 x 3 mm (in Ausgangsposition)
  • Maximale Amplitude
    Ca. 17 cm (mögliche Abweichung zw. Maximal- und Minimalmessung)
  • Gewicht
    8 g
  • Material
    Kalandriertes Schlagzäh-PVC mit UV- Schutz
  • Ausdehnungskoeffizient
    7.10-5 m/m/°C

Vorstellung des G1.3 Rissmonitors für große Rissweiten

Der G1.3-Rissmonitor wurde für die Messung von breiten Rissen entwickelt. Mit diesem Monitor können strukturelle Veränderungen mit einer Genauigkeit von 0,1 mm gemessen werden, wobei die Amplitude bis zu 17 cm betragen kann.

Diese Lehre eignet sich auch für Entwicklungen mit einem anfänglich großen Abstand, mit einer Fixierkapazität von bis zu 25 cm Achsabstand im Standardbetrieb.

Ihre Anwendungen im Bauwesen sind zahlreich:
– Breite Risse an Fassaden
– Breite Risse an Häusern
– Breite Risse an Außen- oder Innenwänden

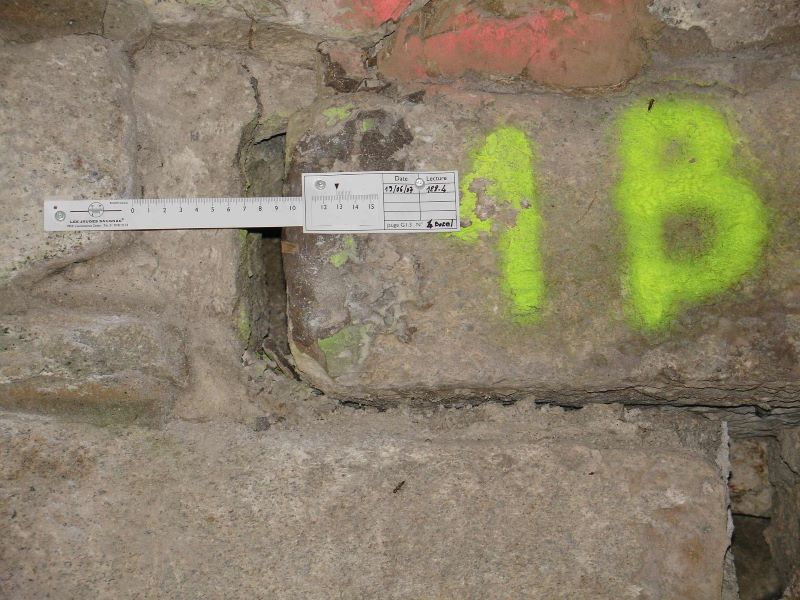

– Breite Risse an Felsen, Klippen oder Steinen …

Die G1.3 ist so gestaltet, dass sie an breiten Rissen in jeder Umgebung befestigt werden kann.

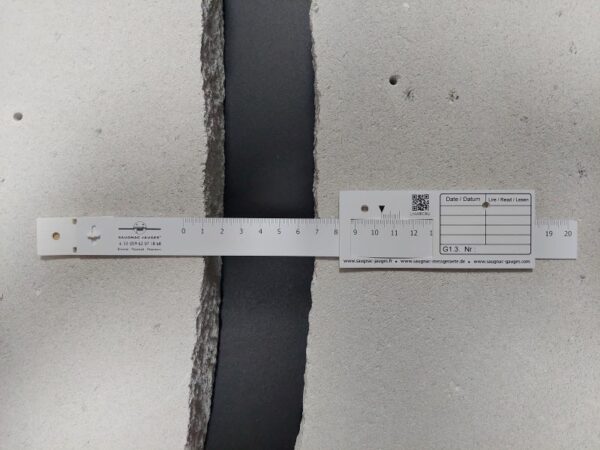

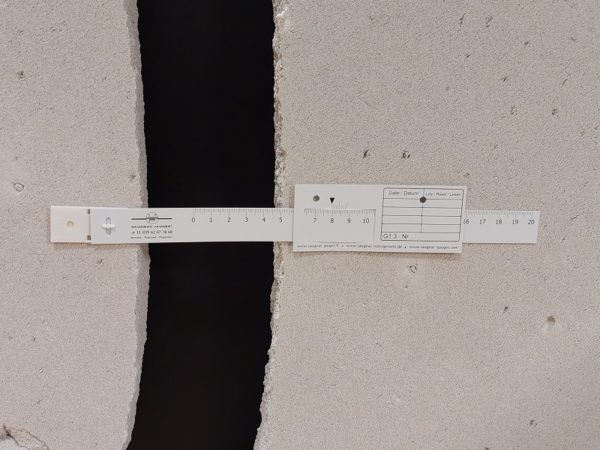

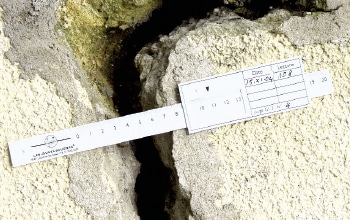

Rissmonitor G1.3 zur Verfolgung von breiten Rissen

Zusammenfassung der Vorteile des G1.3-Rissmonitors für breite Risse

Die G1.3 Riss-Messlehre bietet mehrere Vorteile für die Überwachung breiter Risse: Präzision, Befestigung, Einfachheit, Lesbarkeit… Hier sind die 6 wichtigsten Vorteile des Produkts.

Messgenauigkeit

Die Messlehre verwendet einen auf 0,1 mm genauen Nonius für detaillierte Messungen.

Befestigungsmöglichkeiten

Das Produkt bietet zwei mögliche Befestigungsarten:

  • Doppelseitiger Klebestreifen für eine einfache Befestigung. Verstärkung des Klebens mit Zwei-Komponenten-Kleber bei Bedarf.

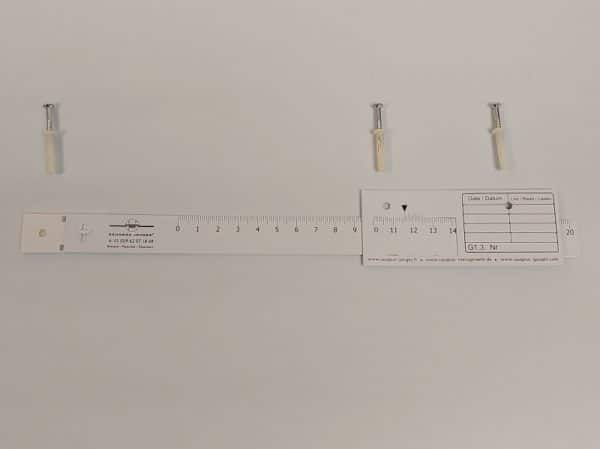

  • Mechanische Befestigung mittels Schlagdübel, die mit der Messlehre geliefert werden.

Diese Flexibilität ermöglicht eine bessere Anpassung an die Besonderheiten einer Oberfläche, z. B. bei der Überwachung eines großen Risses in einer Steinfassade oder eines großen Risses in den Innenwänden eines Gebäudes.

Patentiertes Befestigungssystem

Die Messlehre ist mit einer knickbaren Lasche ausgestattet, der in ein Langloch an der Zugvorrichtung eingeführt wird. Dieses einzigartige System ermöglicht:

  • Eine einfache Installation, selbst in Ecken.
  • Die Absorption von Störbewegungen, die die Genauigkeit der Messlehre beeinträchtigen könnten.

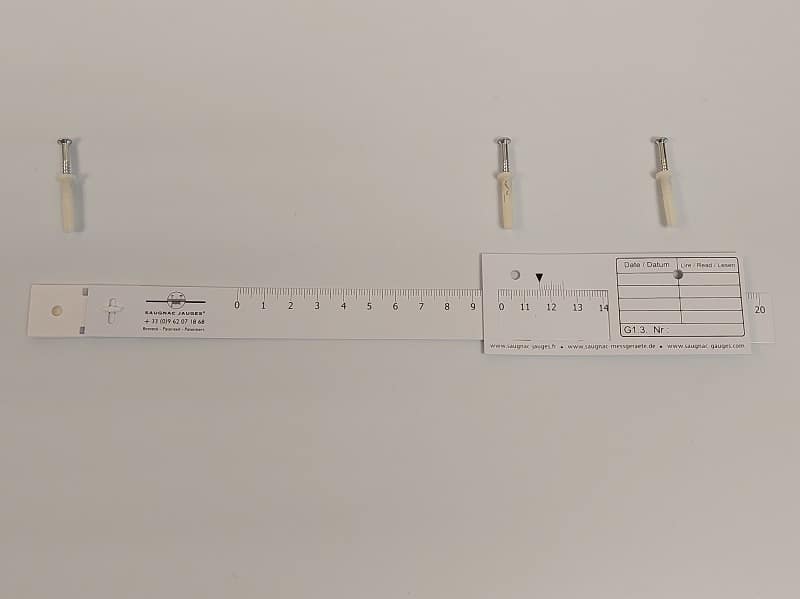

Aufbau der Messlehre

Die G1.3-Messlehre besteht aus einem Lineal mit einer Skala von 0 bis 20 cm, das in einem Nonius-Träger verschiebbar ist. Optional kann auf Anfrage ein 50-cm-Lineal geliefert werden, um das standardmäßig mitgelieferte 20-cm-Lineal zu ersetzen.

Verfolgung der Messungen

Daten und Messwerte der Messungen können direkt auf dem integrierten Tabellenbereich notiert werden. Darüber hinaus wird jedes Messgerät mit einem QR-Code und einer ID eindeutig identifiziert. Mit dieser Identifikation können Sie die Messungen direkt in der kostenlos mitgelieferten Saugnac-App erfassen und verfolgen.

Wie wird die Rissentwicklung mit der G1.3 Riss-Messlehre abgelesen?

1) Gerade Zahl

Der Nonius entspricht genau einer Millimetereinteilung. Man erhält das Maß direkt in Millimeter.

Messung: 33 mm
Es ist zu beachten, dass bei einer exakten Bemaßung die letzte rechte Teilung des Nonius einer Millimeter-Teilung entspricht.


2) Mit Dezimalzahlen

Der Nonius befindet sich zwischen zwei Millimetereinteilungen. Die Millimeterteilung links von  gibt das Maß in ganzen Millimetern an.

Man sucht einen Strich auf dem Nonius, der mit einem beliebigen Strich auf dem Lineal übereinstimmt. Dieser Strich gibt die Anzahl der Dezimalstellen an, die zum Maß in mm addiert werden müssen.

Messung: 42,5 mm
Man beachte, dass im obigen Beispiel der Teilstrich 5 des Nonius dem Teilstrich 47 des Lineals entspricht.




Wie überwacht man einen Riss mit einer Amplitude über 20 cm?

Die sogenannte „Standard“-Verwendung der großen Rissmesslehre erfolgt mit einem 20 cm langen Maßstab, wie abgebildet. Für größere Wandrisse bieten wir jedoch zwei Lösungen an:

Eine 50 cm Messskala

Eine Lösung besteht darin, die 20 cm Messskala durch eine 50 cm Messskala zu ersetzen, um eine größere Amplitudenänderung zu messen. Diese kundenspezifische Lösung können Sie bei uns bestellen.

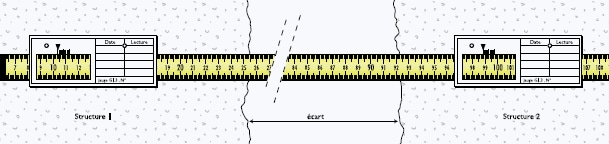

Variante ohne Messskala

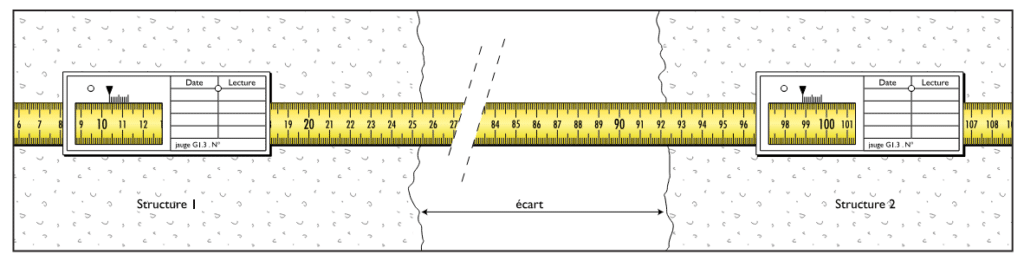

Eine alternative Lösung für sehr breite Risse besteht darin, auf die Standardmessskala zu verzichten und stattdessen zwei G1.3-Lehren mit einem durchlaufenden Metallmaßband zu verwenden. Das Metallmaßband wird an einem Ende fixiert und durch die beiden Messlehren geführt, wodurch eine präzise Ablesung ermöglicht wird.

Verfolgung von sehr breiten Rissen oder Rissen mit einer Amplitude von mehr als 20 cm

Saugnac-App zur Messverfolgung herunterladen

Die Saugnac-Web-App ist völlig kostenlos, ohne jegliche Einschränkungen, und kann auf Ihrem PC oder Smartphone unter https://saugnac.app/ heruntergeladen werden. Sie ermöglicht:

– die Identifizierung jeder G1.3 Riss-Messlehre und der zugehörigen Messungen anhand des eindeutigen QR-Codes-
– die Speicherung der Messungen in Ihrem Kundenbereich
– das Abrufen der Temperatur und der Luftfeuchtigkeit über Standortlokalisierung
– die Berechnung von Messungen mit der temperaturabhängigen Ausdehnung
– die Zusammenarbeit mehrerer Personen an einem Messgerät
– die Verwaltung von Warnschwellen
– die Zuordnung der Messgeräte nach Orten und ihre Lokalisierung auf einer Karte
– das Herunterladen von Daten im Excel-Format
– die automatische Anzeige von Diagrammen
– das Teilen von Daten mit anderen Personen ohne Konto
– den Zugriff auf die App von PC oder Smartphone
– das Hinzufügen von Messungen ohne Verbindung im Offline-Modus

Hier finden Sie alle Erklärungen zur Funktionsweise der Anwendung

Zusatzprodukte

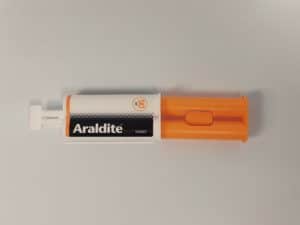

  • Kleber

    17,50 Netto

    Schnell aushärtender Zwei-Komponenten-Kleber

  • Contenu de la boite de jauges G1.2

    Schlagdübel-Satz

    37,30 Netto

    Mechanisches Befestigungsbausatz für Oberflächen, die für Klebebänder ungeeignet sind. (1 Bohrer + 1 Schraubendreher + 40 Schlagdübel)

  • Sachet de 50 tap-vis

    Schlagdübel-Tüte

    25,00 Netto pro Tüte mit 50 Schlagdübeln

    Schlagdübel-Tüte zur mechanischen Befestigung der Messlehre an einer Oberfläche, die für Klebebänder ungeeignet ist. Tüte mit 50 Schlagdübeln)
