Überwachung struktureller Bewegungen in Parkhäusern, Kellern und Untergeschossen
In diesen geschlossenen oder halbgeschlossenen Räumen wird der Zugang häufig durch den laufenden Betrieb eingeschränkt, was die Überwachung erschwert. Wie lässt sich die Entwicklung solcher Bewegungen in einer derartigen Umgebung verfolgen?
Parkhäuser, Keller und Untergeschosse: Innenbereiche mit eingeschränktem Zugang
Tiefgaragen, Keller und Untergeschosse sind Räume, die sich unter dem Geländeniveau befinden und in die Gebäudestruktur integriert sind.
Tiefgaragen
Tiefgaragen dienen hauptsächlich dem Abstellen von Fahrzeugen. Sie zeichnen sich durch große Raumvolumen aus. Die Verkehrsführung erfolgt über Rampen und für Fahrzeuge und Nutzer ausgewiesene Fahrwege.
Der tägliche Betrieb der Parkhäuser – bedingt durch ihre Nutzung – bestimmt die Zeiträume, in denen Beobachtungen vor Ort durchgeführt werden können.
Keller und Lagerräume
Keller und Lagerräume dienen in der Regel der Lagerung. Es handelt sich häufig um abgetrennte Räume im Untergeschoss, die über die internen Verkehrswege des Gebäudes erreichbar sind.
Technische Untergeschosse
Technische Untergeschosse beherbergen Leitungen und Anlagen, die für den Betrieb des Gebäudes erforderlich sind. Das Vorhandensein von Schächten, Rohrleitungen und technischen Einrichtungen kann den Zugang zu bestimmten Bereichen einschränken, insbesondere im Bereich tragender Bauteile.
Enge Räume und beengte Bereiche: besondere Zugangsbedingungen im Bauwesen
Im Bauwesen werden Tiefgaragen, Keller und Untergeschosse aufgrund ihrer Zugangs- und Bewegungsbedingungen häufig als enge Räume oder beengte Bereiche bezeichnet.
Diese Innenbereiche weisen in der Regel wenige und teilweise schmale Zugänge sowie eingeschränkte interne Wegeführungen auf. Fahrzeuge, Leitungen, Anlagen oder Trennwände begrenzen die Bewegungsmöglichkeiten und erschweren die Organisation der Arbeiten vor Ort.
In einer solchen Konfiguration müssen die Einsätze mit dem laufenden Betrieb der Räume vereinbar sein, was die Anzahl der möglichen Beobachtungen vor Ort begrenzt.
Beobachtete strukturelle Bewegungen in Parkhäusern und Untergeschossen
Strukturelle Bewegungen können tragende Betonbauteile in den unterirdischen Teilen des Bauwerks betreffen, wie Wände, Stützen, Balken und Decken. Sie betreffen Bauwerksteile, die zeitabhängigen Beanspruchungen sowie den spezifischen Umgebungsbedingungen unterirdischer Bereiche ausgesetzt sind.
Welche Formen nehmen strukturelle Bewegungen in Parkhäusern und Untergeschossen an?
Diese Entwicklungen nehmen in der Regel die Form langsamer Verformungen, von Maßänderungen oder von Änderungen der Neigung an. Sie verlaufen über längere Zeiträume und treten allmählich auf, ohne plötzlichen Bruch und ohne eindeutig erkennbares auslösendes Ereignis. Diese Entwicklungen werden durch den Vergleich von Messungen zu verschiedenen Zeitpunkten beurteilt.
Welche Bauteile können von diesen Bewegungen betroffen sein?
In den unterirdischen Teilen des Bauwerks können die Bewegungen folgende Aspekte beeinträchtigen:
- die Lotrechtigkeit bestimmter tragender Bauteile;
- die Ebenheit von Decken oder Bodenplatten;
- die relative Lage zwischen zwei Teilen desselben Bauwerks.
Diese Entwicklungen bleiben mit bloßem Auge häufig nur schwer erkennbar, insbesondere in Umgebungen mit eingeschränkter Beleuchtung oder mit beschädigten Oberflächen.
Positionierung der Rissmonitore in Innenbereichen

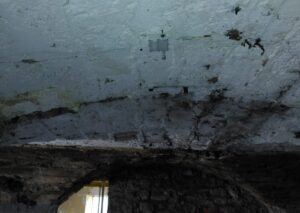

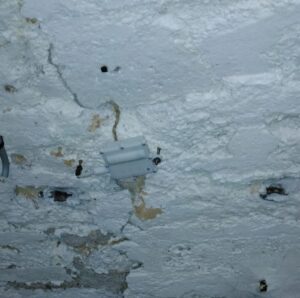

Rissmonitore werden in Parkhäusern, Kellern und Untergeschossen an tragenden Bauteilen angebracht, die Bewegungen aufweisen, die überwacht werden sollen.
Wie werden Rissmonitore in diesen engen Räumen installiert?
Die Messpunkte werden in Bereichen gewählt, in denen die Entwicklungen beobachtbar sind und in denen die Messgeräte dauerhaft verbleiben können.
In stark frequentierten Bereichen wie Parkhäusern stehen Schutzvorrichtungen zur Verfügung, um die Geräte vor versehentlicher oder mutwilliger Beschädigung zu schützen.
Wie können vernetzte Rissmonitore in engen Räumen funktionieren?
Die vernetzten Rissmonitore von Saugnac basieren auf den Technologien LTE-M und NB-IoT, die speziell für die Datenübertragung in anspruchsvollen Umgebungen – Kellern, geschlossenen Räumen oder Bauwerken mit starker Signaldämpfung – konzipiert wurden.
Diese Protokolle bieten eine bessere Durchdringung als herkömmliche Mobilfunknetze und können zusätzliche Hindernisse wie dicke Wände überwinden. Die Signalqualität hängt jedoch von den spezifischen Eigenschaften des jeweiligen Standorts ab, und diese Lösung ist selbstverständlich nicht unfehlbar.
Die zuverlässigste Methode zur Beurteilung der Machbarkeit an bestimmten Standorten mit schwacher Netzabdeckung ist ein Test vor Ort – bitte kontaktieren Sie uns, um einen Versuch zu vereinbaren.
Für anspruchsvolle Umgebungen stellt der R2 Rissmonitor eine mögliche Lösung dar. Er bietet zwei spezifische Vorteile:
- einen abgesetzten Sensor, der über ein 1 m langes Kabel (auf Anfrage bis 5 m verlängerbar) angeschlossen ist und so die Platzierung der Kommunikationseinheit in einem Bereich mit besserer Netzabdeckung ermöglicht; manchmal liegt die Konnektivitätsgrenze nur wenige Dutzend Zentimeter entfernt;
- eine optimierte Antenne für eine bessere Empfangsempfindlichkeit.
Überwachung struktureller Bewegungen: Wie werden Messgeräte eingesetzt?
Die zur Überwachung struktureller Bewegungen eingesetzten Messgeräte ermöglichen die Verfolgung fortschreitender Phänomene anhand von Messungen, die zu verschiedenen Zeitpunkten unter identischen Messbedingungen durchgeführt werden.
Die Auswertung der Messungen berücksichtigt die gewählte Messfrequenz sowie die Bedingungen, unter denen die Messungen durchgeführt wurden. In Innenbereichen mit eingeschränktem Zugang ermöglicht dieser Ansatz, die Entwicklungen zu erfassen, ohne die Einsätze vor Ort zu vervielfachen.
Die Messgeräte liefern objektive Daten zur Entwicklung der beobachteten Bewegungen. Die erhobenen Daten sind Teil einer Bauwerksüberwachung und werden von qualifizierten Fachleuten unter Berücksichtigung des Kontexts des Bauwerks und seiner Betriebsbedingungen ausgewertet.
