R1 Vernetzter Rissmonitor

Vorteile des smarten Riss-Messgeräts zur Fernüberwachung von Rissen

Technische Daten

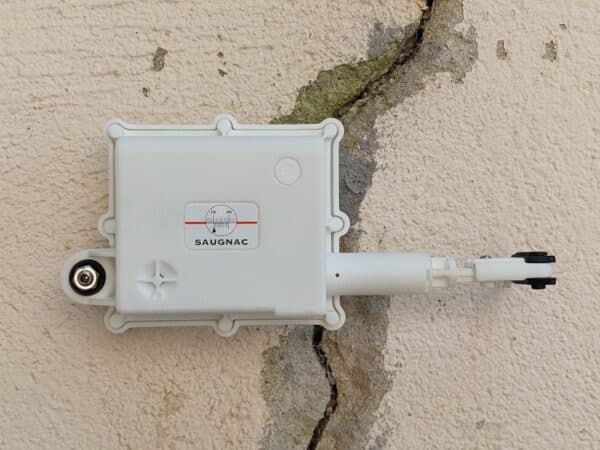

Vorstellung des R1 Riss-Messgeräts – das Smarte Riss-Messgerät

Ein smartes Riss-Messgerät, das alles beinhaltet.

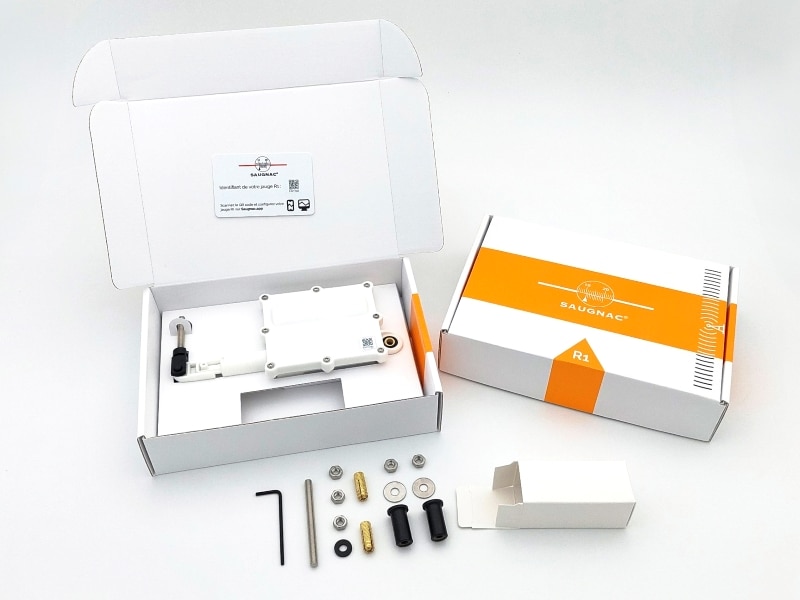

Das R1-Messgerät ist ein IoT (Internet Of Things) verbundenes Riss-Messgerät, mit dem Sie Risse aus der Ferne überwachen können. Das Messgerät wird geliefert mit:

• Drei Sensoren: lineare Messung, Temperatur- und Feuchtigkeitssensor
• App uneingeschränkt auf Smartphone oder PC verfügbar
• Ein Jahr Abonnement: Inklusive mit dem Messgerät. Das Abonnement beginnt erst mit dem ersten Einschalten des Messgeräts. Nach Ablauf des Abonnements bleiben die Daten in der App zugänglich.
• Befestigungsmaterial für Voll- und Hohlträger sowie für Flach- und Übereckbefestigung.

Einfach zu installieren

Die Befestigung des vernetzten Rissbreitenmessers erfordert nur zwei Löcher und kann in den meisten Fällen ohne zusätzliches Zubehör vorgenommen werden. Nach der Befestigung ermöglicht ein System die Feinjustierung der Amplitude auf +/- 5 mm.

Das Gehäuse wurde besonders klein gehalten und enthält alle Sensoren und das Kommunikationsmodul mit Antenne. Für die Datenübertragung ist kein weiteres Zubehör erforderlich. Für die Konfiguration des Messgerätes R1 sind keine besonderen Computerkenntnisse erforderlich.

Einfache Bedienung

Je nach Konfiguration schaltet sich das Messgerät in regelmäßigen Abständen ein, misst die Daten mit den drei eingebauten Sensoren und speichert diese in seinem internen Speicher. Das vernetzte Riss-Messgerät schaltet sich dann entsprechend der eingestellten Sendehäufigkeit ein, um die gespeicherten Daten an die App zu übertragen.

Das R1-Messgerät ist wiederverwendbar. Am Ende einer Messreihe wird das Messgerät ausgeschaltet und in der Transportbox aufbewahrt. Eine „Archivieren“-Funktion in der Anwendung ermöglicht es, das Ende der Überwachung zu bestätigen. Danach kann das Messgerät einfach am neuen Standort wieder installiert und wie beim ersten Einsatz konfiguriert werden. Alle alten Daten bleiben erhalten und sind weiterhin zugänglich.

Netzwerk in Deutschland, Österreich und der Schweiz

Das R1 Messgerät verbindet sich mit dem LTE-M / Nb-IoT Netzwerk. Dabei handelt es sich um ein auf 4G-Antennen basierendes Netzwerk, das speziell für vernetzte Objekte entwickelt wurde, mit einem Protokoll, das eine größere Reichweite in Bezug auf die Entfernung und durch Wände hindurch ermöglicht (man kann im Keller empfangen, wo ein Telefon keinen Empfang hat).

Die Vernetzung ermöglicht die Abdeckung aller europäischen Länder, insbesondere Deutschlands, Österreichs und der Schweiz, sowie der wichtigsten Länder der Welt. Das Abonnement beginnt automatisch bei der ersten Initialisierung des Messgeräts: Solange der Zähler nicht initialisiert ist, wird das Abonnement nicht aktiviert.

Batterielebensdauer von mehr als 8 Jahren möglich

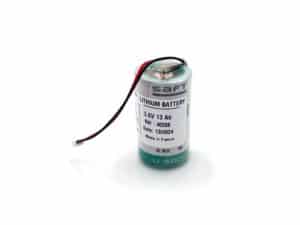

Das Messgerät wird mit einer 3,6 V Batterie geliefert. Unter normalen Einsatzbedingungen und abhängig von den Einstellungen kann die Batterielebensdauer zwischen mehr als 2 Jahren und mehr als 8 Jahren liegen. Die geschätzte Lebensdauer wird bei der Einstellung in der Anwendung angezeigt. Am Ende der Batterielebensdauer wird eine Warnung ausgegeben, die auf einen Batteriewechsel hinweist.

Flexible und im Laufe der Zeit anpassbare Einstellungen

Die Messparameter werden in der App festgelegt und ermöglichen die Anpassung der Messhäufigkeit, der Häufigkeit der Datenübertragung und der Startzeit der Messungen.

Die Messhäufigkeit kann auf folgende Intervalle eingestellt werden: jede Stunde (24-mal pro Tag), alle 2 Stunden (12-mal pro Tag), alle 4 Stunden (6-mal pro Tag), alle 6 Stunden (4-mal pro Tag), alle 8 Stunden (3-mal pro Tag), alle 12 Stunden (2-mal pro Tag) oder einmal täglich (alle 24 Stunden)

Für die Datenübertragung kann die Häufigkeit auf zweimal täglich, täglich, alle 2 Tage, alle 3 Tage oder wöchentlich festgelegt werden.

Beispielsweise ist es möglich, zwei Messungen pro Tag zu planen, mit einer Startzeit um 14 Uhr und einer Übertragung alle 2 Tage. In diesem Fall würden die Messungen täglich um 14 Uhr und 2 Uhr morgens (12 Stunden später) stattfinden und alle 2 Tage übertragen werden.

Darüber hinaus kann die Konfiguration aus der Ferne angepasst werden, sodass die Einstellungen bei Bedarf ohne Vor-Ort-Besuch geändert werden können.

Einrichten des Sensors in 4 Schritten

Das R1 Riss-Messgerät wurde so konzipiert, dass es mit nur zwei Löchern sehr einfach zu befestigen ist. Die Einrichtung erfolgt mit wenigen Klicks über ein Smartphone oder einen PC mit Internetzugang. Alle Schritte sind in der mitgelieferten Anleitung detailliert beschrieben:

1. Fügen Sie das R1 Riss-Messgerät zur Saugnac-App hinzu, indem Sie den QR-Code des R1 Riss-Messgeräts scannen oder die Zeichenfolge unter dem QR-Code eingeben. Wie alle unsere anderen Messgeräte ist auch jedes R1 Riss-Messgerät eindeutig gekennzeichnet.
2. Einstellungen für die Aktivierung des Messgeräts in der Anwendung festlegen:
   • Uhrzeit der ersten Messung
   • Häufigkeit der Messung: jede Stunde, alle 2 Stunden, alle 4 Stunden (6 Mal pro Tag), 6 Stunden (4 Mal pro Tag), 8 Stunden (3 Mal pro Tag), 12 Stunden (2 Mal pro Tag) oder 24 Stunden (1 Mal pro Tag)
   • Sendehäufigkeit: zweimal täglich, täglich, alle 2 Tage, alle 3 Tage oder wöchentlich. Je seltener die Sendehäufigkeit ist, desto länger ist die Akkulaufzeit.

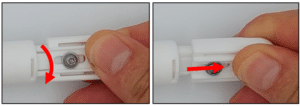

3. R1-Messgerät durch Drehen des Kolbens einschalten: Mit einer Vierteldrehung öffnet sich der Kolben und schaltet das Messgerät automatisch ein.

   Das Messgerät schaltet sich ein, verbindet sich mit dem Netzwerk und initialisiert sich. Ein LED-Licht leuchtet auf und zeigt den Status der Geräteeinrichtung an. Nach der Initialisierung geht das Messgerät in den Standby-Modus, bis die eingestellte Zeit für die erste Messung erreicht ist.

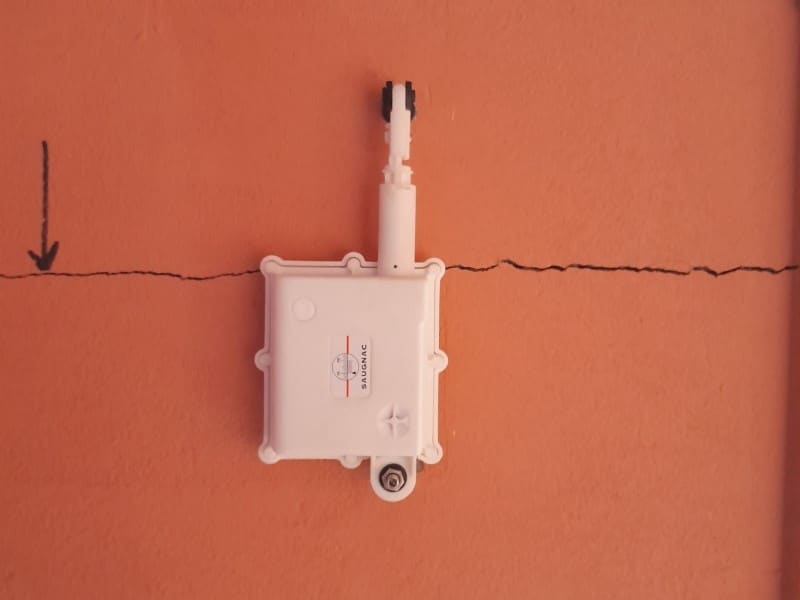

4. Positionieren Sie das R1 Riss-Messgerät über dem Riss: auf festem Untergrund mit Messingdübeln, auf hohlem Untergrund mit EPDM-Dübeln, in Ecken mit dem mitgelieferten Gelenk.

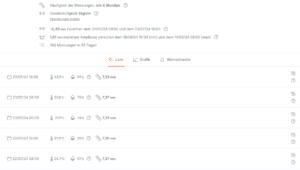

Rissüberwachung aus der Ferne mit der App

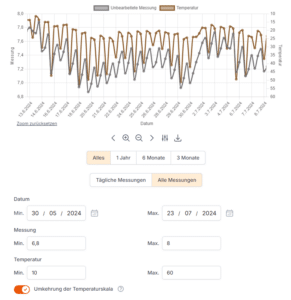

Alle von den 3 Sensoren gesammelten Daten (Abstand, Temperatur, Luftfeuchtigkeit) sind über die Anwendung https://saugnac.app zugänglich, die auf Smartphones oder PCs verfügbar ist. Es stehen Grafiken zur Verfügung, die direkt als Bild heruntergeladen werden können.

Die Rohdaten können zur weiteren Verarbeitung im Excel-Format heruntergeladen werden.

In der App können Warnmeldungen in Bezug auf das Über- oder Unterschreiten eines Schwellenwertes im Vergleich zur ersten Messung eingerichtet werden. Wird dieser Schwellenwert überschritten, wird automatisch eine E-Mail an den Benutzer gesendet.

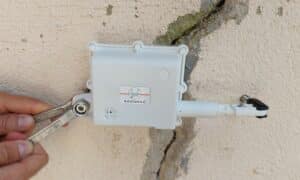

Befestigung des smarten Rissmonitor

Das R1-Messgerät kann mit dem Kolben nach rechts oder links („spiegelverkehr“ zum Aufkleber) positioniert werden. Das Messgerät wird mit 2 Arten von Dübeln geliefert:

Messingdübel für feste Untergründe, die Bohrungen von Ø 8 mm erfordern
Erforderliches Zubehör (nicht im Lieferumfang enthalten) bei Befestigung mit Messingdübeln: Bohrmaschine, 8 mm Bohrer, 3 mm Inbusschlüssel, Torx-Schlüssel T10

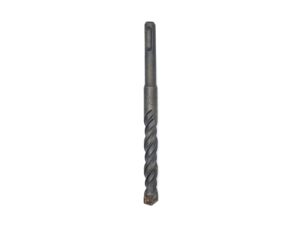

EPDM-Hohlraumdübel (auch für Vollmaterial geeignet), die Bohrungen mit einem Durchmesser von 13 mm erfordern.
Erforderliches Zubehör (nicht im Lieferumfang enthalten) bei Befestigung mit EPDM-Dübeln: Bohrmaschine, 13 mm Bohrer, 3 mm Inbusschlüssel, Torx-Schlüssel T10

Zwei Gewindestifte werden mitgeliefert:

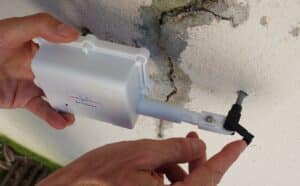

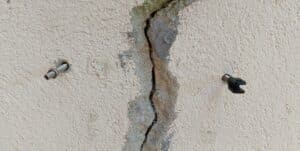

Zur Befestigung des Messgeräts werden Löcher gebohrt, Gewindestifte eingeschraubt, eine Mutter auf den längeren Gewindestift geschraubt und das Gelenk mit Laschen auf den kürzeren Gewindestift geschraubt.

Anschließend wird der Kolben in die Laschen des Gelenks eingeführt und das Ganze mit dem zweiten Teil des Gelenks fest verbunden.

Zuletzt wird das Kugelgelenk des Messgerätes in den zweiten Gewindestift geschoben und mit einer Unterlegscheibe und der zweiten Mutter gesichert.

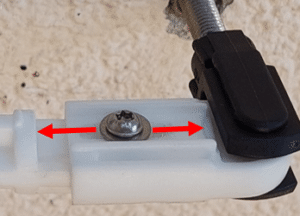

Um die Einstellung der Messamplitude zu erleichtern, kann der Kolbenkopf um +/- 5 mm verschoben werden.

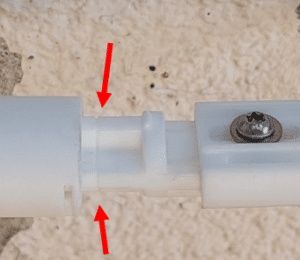

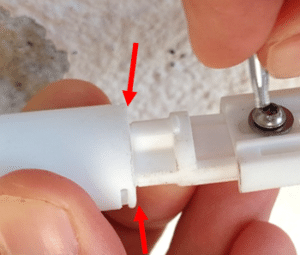

Der Kolben ist mit einer Markierung versehen. Befindet sich diese Markierung auf Höhe des Gehäuserohres (siehe 2. Foto), beträgt der mögliche Messbereich ca. -7 mm bei einer Schließbewegung und +15 mm bei einer Öffnungsbewegung.

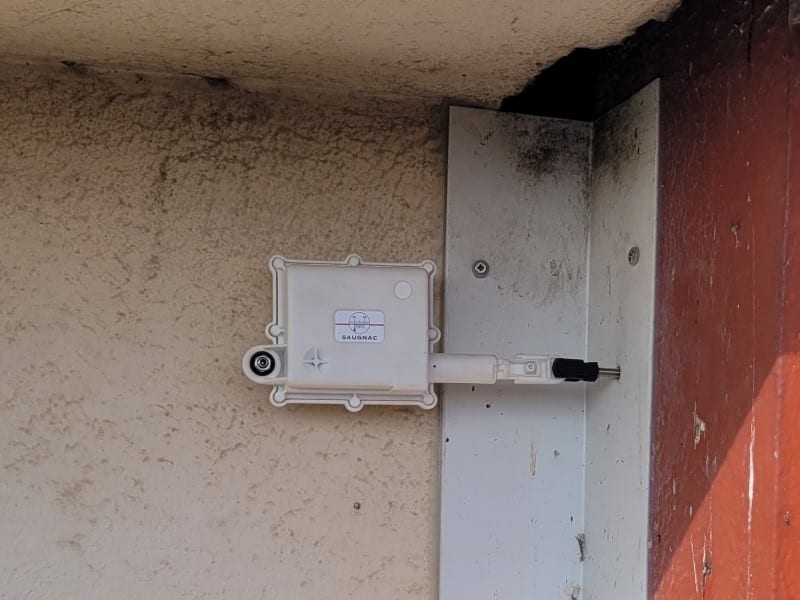

Befestigung im Winkel

Mit dem mitgelieferten Gelenk ist die Befestigung des vernetzten Messgeräts im Winkel sehr einfach und ohne zusätzliches Zubehör möglich:

Klebebefestigung

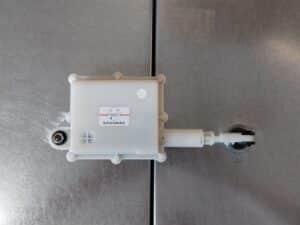

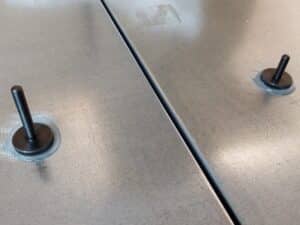

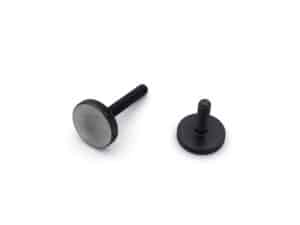

Auf metallischen oder anderen Untergründen, die nicht gebohrt werden können, lässt sich der R1-Sensor mithilfe des speziellen Schraubensets zum Verkleben befestigen. Die Rändelschrauben sind so vorbereitet, dass die Verklebung erleichtert wird. Die Verwendung eines 2-Komponenten-Epoxidklebers wird empfohlen. Dieses Set ersetzt die mit dem Rissmonitor gelieferten Madenschrauben.

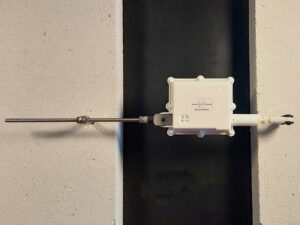

Befestigung mit Verlängerung

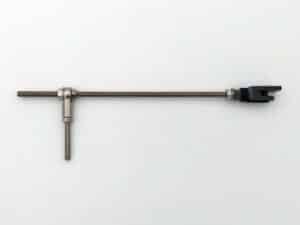

Mit einer zusätzlich erhältlichen Montageverlängerung von 20 cm kann das R1-Messgerät auch in Fällen befestigt werden, in denen der Befestigungsabstand größer als 18 cm und bis zu 32 cm beträgt.

Bitte kontaktieren Sie uns, wenn Sie eine Verlängerung von mehr als 20 cm bis 40 cm benötigen.

Schutzabdeckung für den R1-Rissmonitor

Diese PVC-Schutzabdeckung ist für eine einseitige Befestigung auf nur einer Seite des Risses ausgelegt.

Sie erleichtert die Montage und vermeidet gleichzeitig mechanische Spannungen sowie Bruchrisiken infolge von Bauwerksbewegungen.

Sie ist in 3 Farben erhältlich (weitere Farben auf Anfrage).

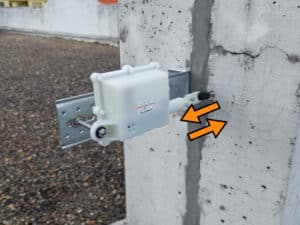

Scherverfolgung aus der Ferne (Y-Bewegung)

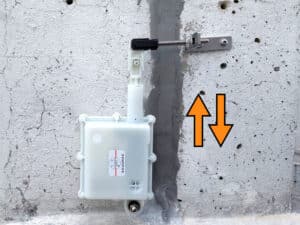

Mit dem Scherbewegungs-Set für das R1-Messgerät ist es möglich, mit den im Set enthaltenen Schrauben und einem R1-Messgerät eine Bewegung entlang der Y-Achse aus der Ferne zu verfolgen.

Mit einem klassisch positionierten R1-Messgerät und einem R1-Messgerät mit Scherbewegungs-Set kann so eine Fernüberwachung der Bewegungen auf den Achsen X und Y erfolgen.

Versatzverfolgung aus der Ferne (Z-Bewegung)

Mit dem Versatz-Set für das R1-Messgerät ist es möglich, Bewegungen wie z.B. Versatz oder Verschiebungen in der Z-Achse der Ebene aus der Ferne zu verfolgen. Das Prinzip besteht darin, das R1-Messgerät so zu befestigen, dass die Bewegung auf der Z-Achse gemessen werden kann.

Der mitgelieferte Befestigungswinkel ist 25 cm lang, sodass der entsprechende Platzbedarf eingeplant werden muss.

Abonnement und Netzabdeckung

Das mit dem Messgerät gelieferte Abonnement gilt bei allen Anbietern und in ganz Europa, insbesondere in Deutschland, Österreich, der Schweiz, den Niederlanden, Belgien und Luxemburg.

In Deutschland verbindet sich das Messgerät mit dem Netz der Deutschen Telekom, Vodafone oder O2 ; in Österreich mit dem von T-Mobile oder A1 Telekom. Außer in Extremfällen ist das Messgerät also immer in der Lage, eine Verbindung herzustellen. Es ist möglich, die Netzabdeckung einer Adresse in Deutschland hier zu überprüfen: gigabitgrundbuch.bund.de.

Für Österreich können Sie diese Seite aufrufen: breitbandatlas.gv.at. Nachdem Sie das Netz (z. B. Telekom) und die 4G-Technologie ausgewählt haben, können Sie eine Adresse in die Suchleiste eingeben, um die Netzabdeckung zu überprüfen.

Eine spezifische Version, die R1.W, ermöglicht den Betrieb in Ländern, in denen die Protokolle LTE-M oder NB-IoT noch nicht eingeführt sind, insbesondere in Liechtenstein sowie in bestimmten Ländern Afrikas und des Nahen Ostens. Zögern Sie nicht, uns bei Fragen zu kontaktieren.

Bei vorübergehenden Netzwerkproblemen werden die Daten gespeichert und bei der nächsten Messung erneut gesendet.

Häufig gestellte Fragen

• Wie kann ich feststellen, ob das R1-Messgerät am Installationsort das Netz empfängt?

Das R1 Riss-Messgerät verwendet das LTE-M / Nb-IoT-Protokoll, das auf den 4G-Antennen der Betreiber basiert. So kann überprüft werden, ob das gewünschte Gebiet von 4G abgedeckt ist, um zu wissen, ob das Messgerät funktionieren wird.

Sie können die Netzabdeckung einer Adresse in Deutschland hier überprüfen: https://gigabitgrundbuch.bund.de/

Für Österreich rufen Sie folgende Seite auf: https://breitbandatlas.gv.at/

Nachdem Sie das Netz (z. B. Telekom) und die 4G-Technologie ausgewählt haben, können Sie eine Adresse in die Suchleiste eingeben, um die Netzabdeckung zu überprüfen.

• Was passiert, wenn das Messgerät keine Verbindung mehr zum Netzwerk herstellen kann, um Daten zu senden?

Bei vorübergehenden Netzwerkproblemen werden die Daten gespeichert und bei der nächsten Messung erneut gesendet. Je nach Einstellung speichert das Messgerät die Daten zwischen 5 Tagen und einem Monat, sodass keine Daten verloren gehen.

Bei anhaltenden Problemen versucht das Messgerät, den Betreiber zu wechseln, um wieder eine Verbindung herzustellen. Sofern es sich nicht um ein schwerwiegendes und langwieriges Problem handelt, sollte das Messgerät in der Lage sein, über einen längeren Zeitraum zu kommunizieren.  Tritt dieser Fall dennoch ein, wird eine Warnung ausgegeben, dass das Messgerät nicht mehr kommunizieren kann.

• Was passiert nach Ablauf des Abonnements?

Nach Ablauf des Abonnements werden keine Messwerte mehr gesendet. Um jedoch zu überprüfen, ob das Abonnement aktualisiert wurde, verbindet sich das Messgerät weiterhin regelmäßig mit dem Netzwerk und verbraucht dabei Batterie. Wenn Sie das Messgerät nach Ablauf des Abonnements nicht mehr benötigen, sollten Sie es daher ausschalten, um die Batterie nicht unnötig zu belasten.

Die Anwendung und die Daten bleiben auch nach Beendigung des Abonnements zugänglich. Das Abonnement kann jederzeit wieder aktiviert werden.

• Wie wird ein Abonnement verlängert?

Eine Abonnement-Verlängerung kann direkt in der Anwendung erfolgen, entweder durch Zahlung per Kreditkarte oder durch Erstellung eines Kostenvoranschlags, indem Sie uns Ihr Bestellformular zusenden.

• Kann das R1 Riss-Messgerät an einem anderen Ort wiederverwendet werden?

Das R1-Messgerät ist wiederverwendbar. Sie sollten die Archivierungsfunktion in der Anwendung nutzen, dann das Messgerät ausschalten und einpacken. Die Installation an einem neuen Standort erfolgt wie die Erstinstallation.

• Wie wird die Batterie des R1 Riss-Messgeräts gewechselt?

Die Batterie kann bei sorgfältiger Handhabung leicht ausgewechselt werden. Erläuterungen hierzu finden Sie in der Bedienungsanleitung. Falls Sie diesen Vorgang nicht selbst durchführen möchten, können Sie die Batterie auch bestellen und uns Ihr Messgerät zusenden.
