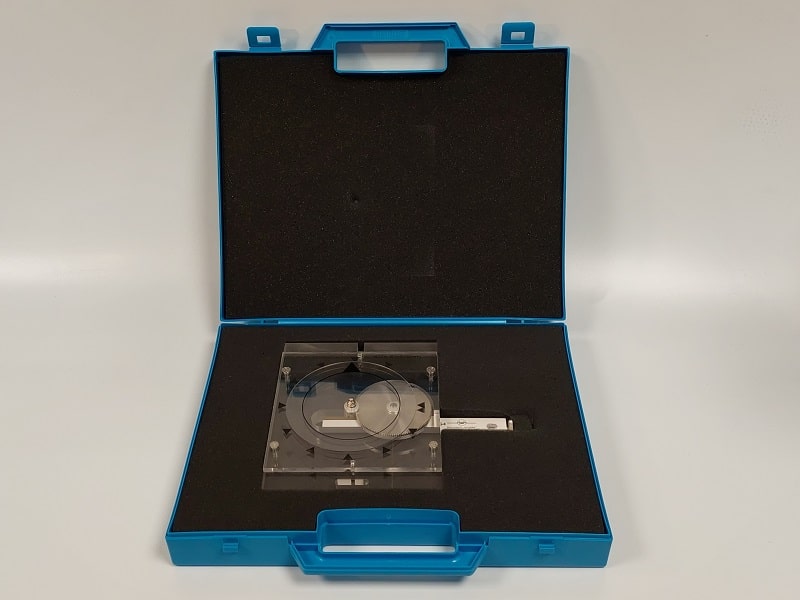

G4-Riss-Messlehre

1.097,00 Netto

Zum Messen von Abstandsänderungen von Rissen bestimmt, die sich an schwer zugänglichen Bauwerken (Gewölbe einer Kathedrale, Gebäudeattika, Silos, Brücken, Viadukte…) befinden

Präzision: 1/10 mm.

Inhalt der detaillierten Dokumentation

Technische Eigenschaften
Vorstellung der G4-Riss-Messlehre
Anbringen der G4-Riss-Messlehre mit Schutzabdeckung
Anbringen der G4-Riss-Messlehre auf einer relativ flachen Oberfläche
Anbringen der G4-Riss-Messlehre mit einem Doppelgelenk bei einem großen Überstand
Zusatzprodukte

Technische Eigenschaften

  • Abmessungen: 140 x 220mm, Stärke: 24mm, Gewicht: 620g.
  • Aus Polykarbonat und durchsichtig, um nicht aufzufallen.
  • Zum Messen von Abstandsänderungen von Rissen bestimmt, die sich an schwer zugänglichen Bauwerken (Gewölbe einer Kathedrale, Gebäudeattika, Silos, Brücken, Viadukte…) befinden
  • Präzision: 1/10 mm.
  • Sie wird an 3 Punkten A, B und C befestigt.

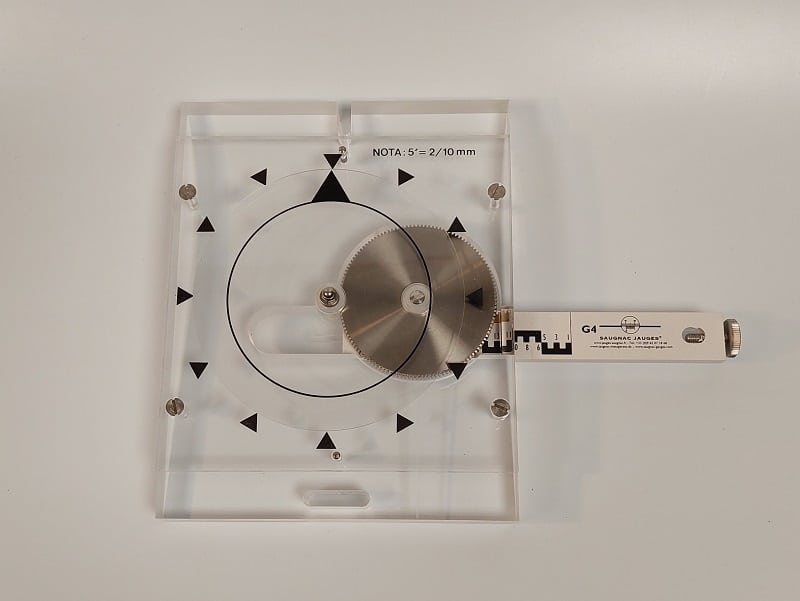

Vorstellung der G4-Riss-Messlehre

Die Riss-Messlehre vom Typ G4 ist dazu bestimmt, die Veränderung des Abstandes von Rissen oder beschädigten Fugen zu messen, die sich an schwer zugänglichen Bauwerken befinden: Gewölbe in Kathedralen, Gebäudeattika, Turm, Brücke, Silo, entfernt liegender Träger…

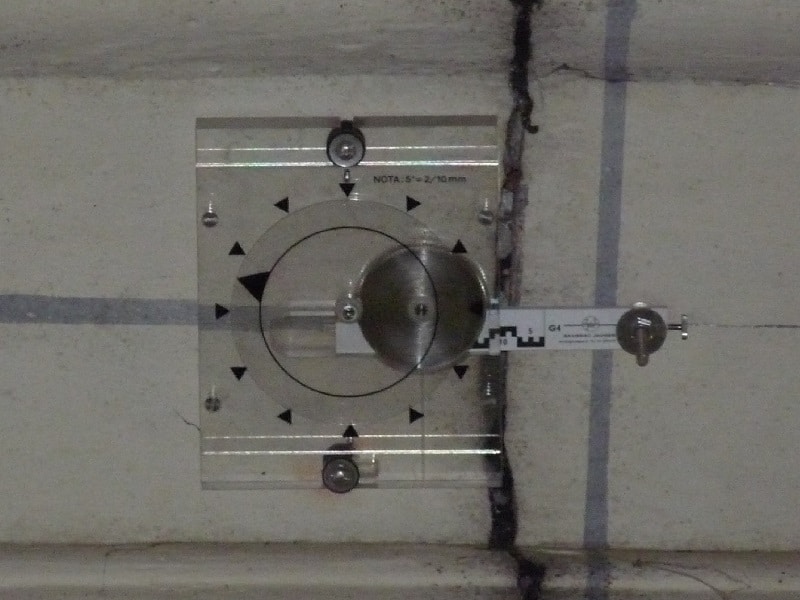

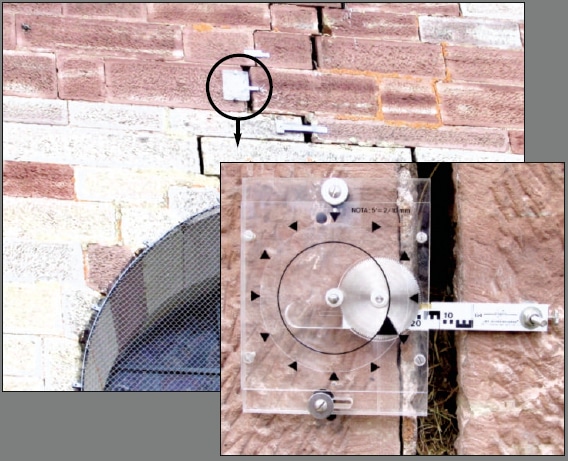

Traufseitenmauer der Kirche St Martin de Lure (25). Die G4-Riss-Messlehre ermöglicht die Erhebung der Veränderung der Mauerfugen vom Boden aus.

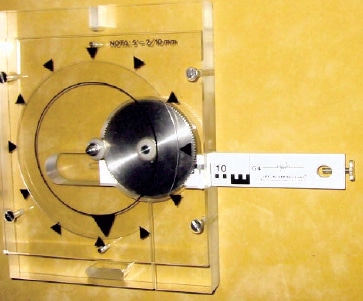

Die G4-Riss-Messlehre kann bei direkter Sicht in einem Abstand von 50 Metern abgelesen werden. (Fernglas oder Vermessungsinstrument)

Sie besteht aus Polykarbonat und ist durchsichtig, um nicht aufzufallen.

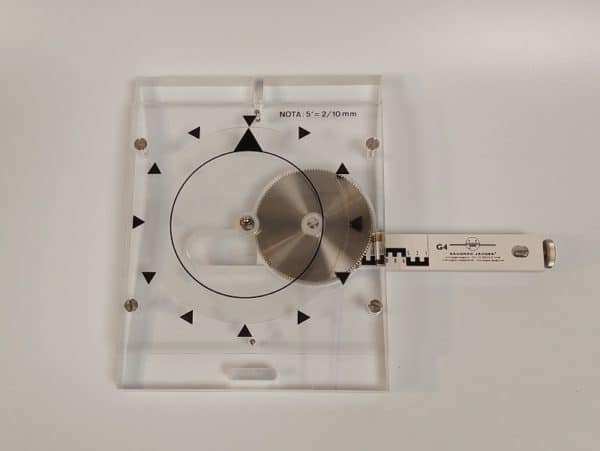

Die Platine – Messskala 140 X 160 mm. Sie ist 24 mm stark.Der Arm (20 x 60 mm) mit einem Verfahrweg von 55 mm enthält ein Balkenmuster und ein Langloch mit einer Rändelschraube zum Ausgleichen des Spiels beim Anbringen.Eine Bewegung des Zeigers um 5 Minuten entspricht einer waagrechten Abweichung von 2/10 mm.Eine Unterteilung des Balkenmusters entspricht einer Skalenumdrehung, also 2,4 mm an waagrechter Abweichung.



Anbringen der G4-Riss-Messlehre mit Schutzabdeckung

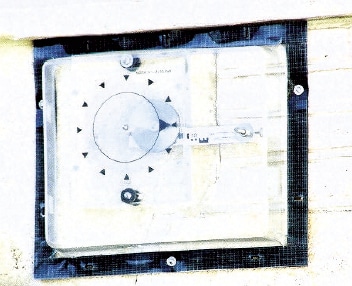

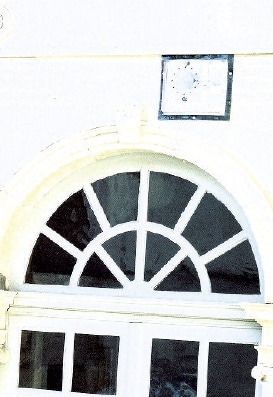

Wir empfehlen den Einbau eines Schutzgehäuses aus Kunststoff, wenn die Riss-Messlehre Wind und Wetter ausgesetzt ist.

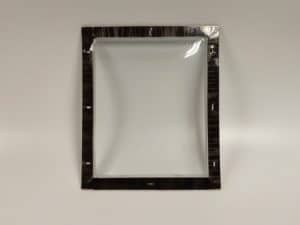

Die Abdeckung misst 33 X 28 X 6 cm; sie enthält ein umlaufendes und 25 mm breites Klebeband und 2 Löcher zur Belüftung und um eine Kondensierung zu vermeiden. Beim Einbau empfehlen wir, am untersten Punkt der Abdeckung ein Loch zu bohren, damit eventuell eintretendes Wasser oder Kondenswasser abfließen können.



Anbringen der G4-Riss-Messlehre auf einer relativ flachen Oberfläche

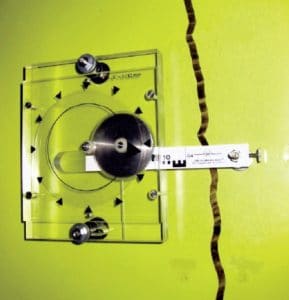

Der Überstand zwischen der Ebene A und der Ebene B beträgt einige Millimeter.

Befestigungsvorrichtung des Armes, im Lieferumfang enthalten.

Anbringen der G4-Riss-Messlehre mit einem Doppelgelenk bei einem großen Überstand

Auf einem willkürlichen Untergrund stellen die Ebenen A und B einen großen Überstand dar, der sich in 3

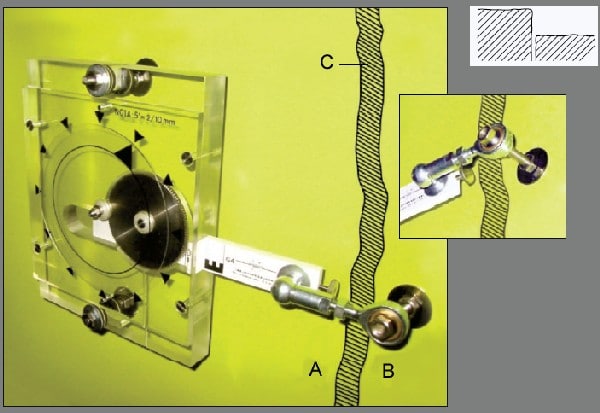

A: Ebene A, B: Ebene B, C: Riss

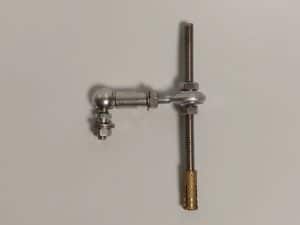

Dimensionen ausdehnen kann. Vorrichtung mit Doppelgelenk zum Befestigen des Armes.
